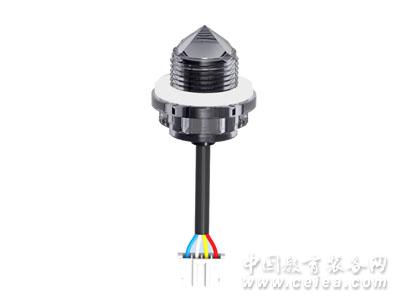

产品详细介绍液位开关 TR-IR12 液位控制开关 精度高 灵敏度强 GREYWELL
一、产品介绍：
液位开关 FS-IR12 也称液位传感器，水位开关，顾名思义，就是用来控制液位的开关。从形式上主要分为接触式和非接触式。
液位开关 FS-IR12 体积小，结构紧凑，故安装所需空间小，安装工艺简单。液位开关可上置，下置，侧向，斜向安装，多方位安装，方便简单�？刂凭雀�，在±0.5mm之内，远远超过现有浮子式液位开关的精度。无摩擦，机械运动部件，故可靠性高；头部光顺，清洗容易。采用内置发射二极管和光敏晶体管，故使用寿命长。带电部件与被控液体完全隔离，无何安全隐患。
二、产品应用：
加湿机、热水器、饮水机、水泵、医疗设备、蒸汽类等需要水位控制�；さ牡缙�
三、产品特性：
①结构紧凑、体积小、可任意方向安装
②可靠性高，寿命长
③液位控制精度高
④价格低
⑤符合RoHS要求
额定电压 DC5V
额定电流 12mA
低电平输出 <0.1V
高电平输出 >4.6V
液位检测精度 ±0.5mm
寿命 50,000 小时
工作温度 -25~105℃（头部）
储存温度 -40~85℃
四、使用检测
输出电压信号作为液位高度控制信号接入MCU（单片机）A/D（模数转换）端口，当液位超过临界液位而淹没传感器本身时，此时信号输出为低电压，当液位低于临界液位而显露传感器本体时，此时信号输出为高电压。
注意：实际使用时，液位传感器探头表面不能有太多的污垢，即时清洗干净，清洗过程中不能使探测表面受到损伤。
液位状态 信号端输出电压（V） 真值 总电流（mA） 功耗（mW）
超过临界液位 <0.1 0 <12 <60
低于临界液位 >4.6 1 <12 <60
注意：
1、 当被测液体为水，水位高度低于临界液位时，水汽、水蒸气或水珠 在传感器本体表面集结，从而导至信号输出电压下降。所以在实际使用时，考虑到水汽、水蒸气或水珠的影响，将液位阀值电压设置值为Vt，即信号端输出电压如果大于Vt，则判断液位低于临界液位，信号端输出电压如果小于Vt，则判断液位高于临界液位。
Vt一般取值为0.25-0.5V，具体数值根据水汽、水蒸气或水珠的产生以及影响程度来确定。当被测液体为其它时，也会受到液珠的影响，故也按此法考虑。
2、 考虑液面的波动特性，在程序中要加入防抖逻辑。
3、 此液位传感器接线部位为不防水型，不能将整个探头放入液体中使用
4、 实际使用时，液位传感器探头表面不能有太多的污垢，如有，请即时清洗干净，清洗过程中不能使其探测表面受到损伤。
|
|
