产品型号：T230
产品代码：
产品价格：
折 扣 率： 0
最后更新：2015-10-09
关 注 度：5504
生产企业：北京同舟视达科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍
因为T230E全高清视频采集卡具有体积小巧，性能优越，应用灵活的特点，可采集1路高清或标清视频信号，1路立体声模拟音频信号。视频输入可连接HDMI、分量(YPbPr)、复合视频(CVBS)、S端子信号源。现在市面上的大部分全高清视频采集卡使用的比较广泛的就是T230E。
同三维随卡配套相关软件：同三维多路视频录播软件、同三维多路视频演播软件、同三维大屏显示控制软件、同三维视频会议软件(10个点)、同三维视频直播软件(15个点)。以上软件随采集卡附送，另带有单路视频采集软件。
【高清采集卡产品特性】
· 可同时采集一路全高清或标清视频信号，1路模拟音频信号。
· 全高清输入视频信号可达1080p/60 Hz。
· 全高清信号可采集HDMI、DVI、分量信号。
· 可采集HDMI中的LPCM音频信号。
· 微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
· 超小尺寸：99.77mm x 68.88mm，符合Low-Profile 规格。
【提供二次开发包SDK】
提供免费SDK开发包，方便用户较快地集成到现有的系统中。可广泛应用于网络视频直播、视频会议、录播产品、医疗图像处理、雷达信号数据采集、多屏显示等各个领域。
【应用领域】
1、教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;
2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备;
3、安检 X 光机、雷达图像信号、VDR纪录仪;
4、医疗 X 光机、CT机、胃肠机等;
【产品规格】
连 接
主机接口主机接口PCI-Express x1, Low Profile, 200MB/s 传输带宽

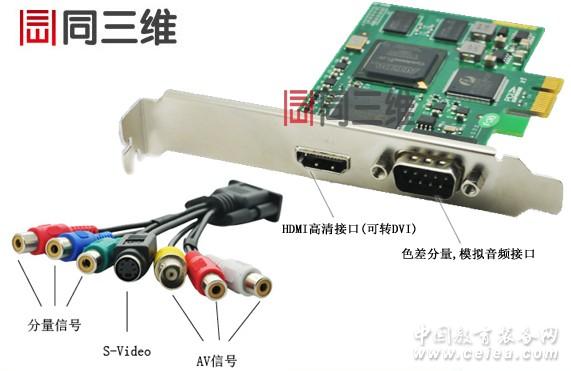

输入接口1 个 HDMI 接口 (可转接 DVI)
1 个 DB9 接口 (通过转接线缆可接 YPbPr ，S 端子，CVBS，1 路不平衡立体声音频线路输入)
DVI视频输入1路1080P/60HZ高清DVI信号
HDMI视频输入1路1080P/60HZ高清HDMI信号
YPbPr视频输入1路YPbPr信号
S-Video 视频输入1 路 S-Video 标清信号
CVBS视频输入1路标清视频信号
HDMI音频输入1路LPCM音频信号
模拟音频输入1路模拟音频信号
标 准
DVI输入格式符合DVI 1.0标准，单连接(480i、576i、480p，576p，720p，1080i，1080p)
HDMI输入格式符合HDMI 1.3 标准，支持36bit DeepColor
YPbPr输入格式480i、576i、480p，576p，720p，1080i，1080p
CVBS输入标准PAL/NTSC
HD输出格式40×30-2048×1536，帧率： 1-100 fps
SD输出格式176×144-768×576，帧率：1-30 fps
模拟音频采样率及信噪比Up to 96KHz，85db，24-bit
视频采样率CVBS: 57.27MHz (4x Oversampling)
HDMI/DVI：225MHz
视频采样精度10bit
色彩空间YUYV、UYVY、I420、RGB 24 Bits、RGB 32 Bits
视频处理
色彩空间转换硬件色彩转换
去隔行垂直滤波去隔行;运动自适应去隔行
画面缩放硬件5-Tap缩放
画面反转水平;垂直
画面剪裁支持
图像调节亮度/对比度/色调调节
饱和度调节/黑白，彩色控制
伽玛值调节 (Gamma)
单独调节R/G/B三色的亮度、对比度
其 他
操作系统支持支持以下操作系统的x86和x64版本：
Windows XP Professional
Windows Server2003
Windows Vista
Windows Server 2008
Windows 7
Windows Server 2008 R2
Windows 8
Linux
兼容软件Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
板载内存128MB DDR2，工作频率为 160 Mhz，位宽 32bit
升级固件可升级
几何尺寸99.77mm x 68.88mm
安装可插入PCI-Express x1, x4, x8 或 x16 插槽;可安装在半高(2U)、全高(4U)的机箱内
功耗<= 4W
工作温度范围0-50 摄氏度
保存温度范围-20-70 摄氏度
保存湿度范围5%-90 %
请注意：
1. PCI-Express 实际传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。
2. 实际输出帧率受PCI-Express 接口传输带宽限制，可能低于设定值。
3. 因版权保护原因，用户不得将本产品用于蓝光播放机输出高清信号的采集。
完美支持Edius非编软件
T230E 高清视频采集卡是一个PCI Express接口的板卡，可以和EDIUS非编软件配合使用，让用户可以通过HDMI接口或者DVI接口轻松地输入，可以处理任何高清和标清的节目，视频、音频、字幕和图像层数没有限制，可以应用任何实时特效。支持高清1080P实时采集。
全高清视频采集卡高级特性
· 高性能DMA传输功能。
· 高清输入可动态切换信号源类型：DVI/HDM，分量。
· 通过转接线缆可兼容复合视频(CVBS)、S端子输入信号。
· 高清输入支持自动输入视频格式侦测，自动视频有效区域侦测。
· 支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
· 高清输入支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
· 支持垂直滤波和运动自适应去隔行功能。
· 硬件色彩转换，可输出RGB24，RGB32，YUY2，UYVY，I420色彩格式。
· 高清输入支持支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R，G，B三色的亮度、对比度。
· 高清输入支持画面水平、垂直反转功能。
· 固件可升级。
【兼容软件优势】
→采用标准的WDM驱动，支持标准的Directshow进行开发，提供完整的二次开发包SDK。
→可以在微软Amcap、Media Encoder，Real公司Real Producer等各种常用使用软件下使用。
→支持国内大多数大多数视频会议软件、视频监控软件、P2P采集端软件、直播软件，如：上海华平的AVCON视频会议系统、北京威速V2 Conference视频会议、网动、红杉树等等知名品牌的视频软件。
2015年同三维继续给力，除了针对行业需求推出了单路万能高清采集卡和双路万能高清视频采集卡，双路万能采集卡。
更多同三维产品资讯: http://www.tswvideo.com
客户的留言我们可能太忙了没看到，所以请有意向的用户可以直接拨打我们的销售热线电话咨询详情！T620E双路采集卡，T220E万能高清音视频采集卡.同三维目前高清视频采集卡都提供测试，欢迎全国各地经销商和企业前来咨询：010-51295660.我们将竭诚为您服务。
|
|
