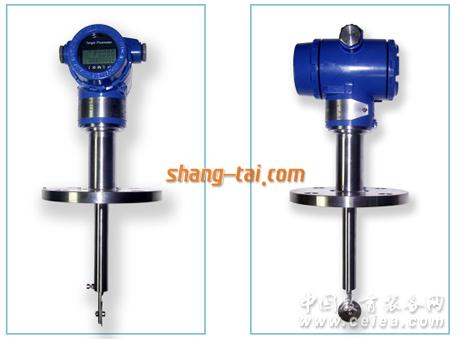

靶式流量計，SBL數顯靶式流量計
|
 |
產品型號：SBL/STF
產品代碼：
產品價格：3800
計量單位：臺
折 扣 率： 0.9
最后更新：2016-01-15
關 注 度：3864
生產企業：陜西上太自動化儀表有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹西安上太儀表專業研發、生產及銷售高品質靶式流量計，規格齊全，包括一體式靶式流量計、插入式靶式流量計、分體式靶式流量計、在線拆裝式，歡迎致電洽談：029-84211211。
靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量。上太儀表STF/SBL系列靶式流量計是第三代電容力感應式流量計，采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，具有很高的靈敏度、準確度，量程范圍寬。
【靶式流量計工作原理】
當介質在測量管中流動時，因其自身的動能通過阻流件(靶)時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
ρ ——工況下介質密度(kg/m3)
v ——介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件(測桿)傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。
STF系列智能流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。
◆ 管徑范圍寬：Φ10~Φ2000至更大；
◆ 溫度范圍廣：-196 ~ 500℃；
◆ 適用多種介質：氣體、液體(包括高粘度液體、原油、漿體)、蒸汽；
◆ 適用于低流速介質，其可測量最低流速為0.08m/s。
【靶式流量計典型應用】
◆ 高爐煤氣、焦?fàn)t煤氣、煙道氣等臟污、結垢、低壓、低流量的氣體計量場合；
◆ 原油、重油、瀝青、煤焦油、渣油、導熱油、潤滑油等高粘度介質；
◆ 氨氣、含硫煙氣、電廠煙氣等腐蝕性氣體介質的流量計量；
◆ 大型管道、矩形管道、負壓管道、不規則管道；
◆ 高溫介質，如飽和蒸汽，過熱蒸汽
【靶式流量計參數】
產品名稱 靶式流量計， 電子靶式流量計
適用介質 氣體、液體、蒸汽、漿體、稠油、高粘度介質的流量計量
管徑(DN) DN15～DN6000mm至更大
公稱壓力 0.6～4MPa (指連接法蘭公稱壓力，非介質的工作壓力)
工況溫度 -20～+500℃(需更高溫度請與工廠聯系)
測量精度 ±0.2～±1.5%FS
量程范圍 1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
殼體材質 碳鋼；不銹鋼；
供電方式 內置3.6VDC鋰電池(可用兩年)；外供24VDC；
輸出信號 4～20mA二線制；脈沖0～1000HZ；RS485
防護等級 IP65；IP67
防爆標志 本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示 累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢
連接方式 管道法蘭式(DN15-300mm)；插入式(DN100- N6000mm至更大)。
安裝要求 可水平、垂直安裝；前后直管道應滿足前10D后5D(D公稱通徑)
特殊連接 螺紋式；對夾式；在線拆裝式；(需特殊連接定貨時請說明)
【靶式流量計產品特點】
◆ 采用先進的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
◆ 耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；
◆ 無可動部件，耐臟污，一體式智能顯示，安裝簡便免維護；
◆ 壓力損失小，僅為標準孔板的1/2△P左右；
◆ 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流；
◆ 可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等)；
◆ 整機全密封無死角，無任何泄漏點，可耐42MPa高壓；
◆ 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
◆ 具有多種安裝方式供選擇，安裝簡單，費用低；
◆ 具有一體化溫度、壓力補償，直接輸出質量或標方；
◆ 具有可選小信號切除、非線性修正、濾波時間可選擇；
◆ 計量準確，精度可達到0.2~1.5%；
◆ 重復性好，一般為0.05～0.08%，測量快速；
◆ 儀表內設自檢程序，故障現象一目了然；
◆ 多種輸出形式，能遠傳各種參數；
◆ 抗震動性強，一定范圍內可測脈動流。
【靶式流量計安裝注意事項】
不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
【靶式流量計應用】
◆ 靶式流量計在公用工程－－-電﹑氣﹑水處理的監控的應用
管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣
◆ 靶式流量計在石油與天然氣工業的應用
能量交換；填井氣回收；燃?xì)庥?jì)量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
◆ 靶式流量計在電力行業的應用
燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃?xì)鉅t中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
◆ 靶式流量計在化學行業的應用
煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量；電池工廠各種氣體流量測量
◆ 靶式流量計在冶金行業的應用
鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制
◆ 靶式流量計在紙漿與造紙行業的應用
廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量
◆ 靶式流量計在食品及醫藥行業的應用
加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制
◆ 靶式流量計在其他行業的應用
工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量
【生產能力】年產一萬套
【公司網站】www.shang-tai.com
【銷售熱線】029-84211211，13759878187
西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
|
|
