產品型號：SL-TP01
產品代碼：SL-TP01
產品價格：100000
計量單位：臺
折 扣 率： 0
最后更新：2016-03-30
關 注 度：3515
生產企業：昆山深藍宇科技設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

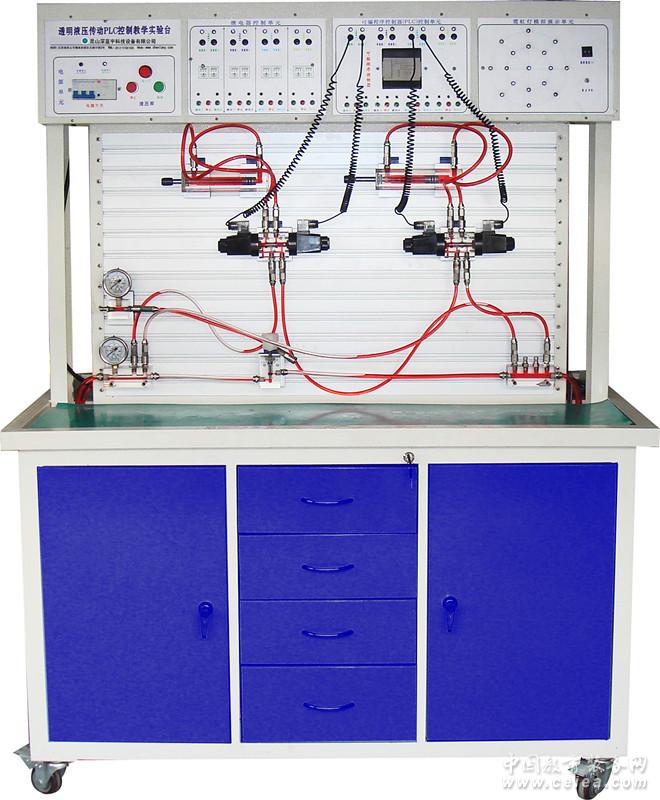

產品詳細介紹SL-TP01 PLC控制透明液壓教學實驗臺是液壓教學課程中，為了更直觀形象的認知各種液壓元件的內部結構、清晰明了地觀察液壓傳動油路的工作過程而專業設計的透明液壓實驗臺；實驗臺所有液壓元件均采用進口透明有機玻璃外殼，每個透明液壓元件均按照工業液壓元件的實際內部結構而設計，內部均采用數控加工和表面精磨處理，加工精度0.5絲以上，真實的反映了工業液壓元件的構造原理及其工作原理。教學中可利用該透明特點對單個液壓元件的結構、工作原理及性能進行教學講解。也可以組成任意基本回路觀察閥芯在回路中的動作情況和流體在閥體中的流向，滿足不同液壓實驗和不同學生的課程教學，實驗臺還配有PLC編程學習控制系統，可以實現自動化液壓控制實驗教學。
一、實驗臺的基本概況
1、實驗工作臺為鋼制表面靜電噴塑而成，各液壓元件為模塊式結構，電氣控制部分為模塊式結構。設備升級方便，可擴展性強。另外實驗桌還帶有4個萬向輪及固定機構，方便移動布局。
2、液壓元件：按標準實物結構制作，工作狀況與實物閥完全一致。閥體材料選用進口有機玻璃，該材料透光率93% 耐溫:-30+70度 ，優良的耐熱性，力學強度好，耐侯性、耐化學藥品性能好；經工業加工處理，元件內部結構清楚；閥芯采用工業流程加工，其整體裝配精度高，內泄量少；換向電磁鐵與工業實際電磁換向閥一致；管路采用透明耐壓塑料管，帶自動快速接頭，能夠方便操作，接頭壓降小，具有良好的密封性能，液壓系統在工作中壓力不大于0.8Mpa的條件下，液壓元件無漏油現象，系統工作清晰直觀；各液壓元件均配有過渡底板，可方便、隨意地將元件安放在實驗面板上，搭接實驗回路方便。
3、安全保護措施：帶電流型漏電保護裝置，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護、過流保護，防止誤操作損壞設備；設有缺相及相序保護，避免液壓泵站機泵組因工作電源不正常而引起的損壞。實驗導線采用全封閉設計，學生無法接觸金屬導體，確保人身安全。
4、油箱：配置油溫液位計（指示系統油溫及液壓油液位）、過濾器、空氣濾清器等。
二、實驗臺主要特點：
1、 采用透明有機玻璃外殼，可以觀察到液壓傳動裝置的內部構造和工作流程。
2、 防漏快插結構使得實驗回路的組裝簡便、快捷，清潔、干凈。紅色的液壓油和銀白色底版使得元件的內部結構鮮明直觀。
3、 通過透明的油管和液壓油中的氣泡可以清晰的觀察到液壓油沖液壓泵到油箱的整個流動過程。
4、 獨立的元件模塊，方便的安裝方式，可以隨意的組合各實驗模塊，搭建各種不同的實驗回路。
5、 液壓元件的最大承受壓力為1Mpa,，額定工作壓力為0.8Mpa,是安全的低壓實驗系統。
6、 采用PLC編程控制模塊，實現可編程程序控制器（PLC）智能控制。使得機、電、液控制有機結合起來，優化控制方案。
三、實驗臺組成：
實驗臺由實驗臺架、液壓泵站、常用液壓元件、電氣控制單元等幾部分組成
1. 實驗臺架
實驗工作臺采用優質冷軋鋼板為主框架，表面靜電噴塑，整體牢固可靠、美觀大方，實訓面板帶“T”型溝槽形式的鋁合金型材結構，可以方便隨意地安裝液壓元件，搭接各種實驗回路。
2. 液壓泵站：
油泵：靜音葉片泵 ，公稱排量8.3mL，壓力:0-2.5Mpa；
驅動電機：三相交流電壓，功率750W，驅動電源 ：380V/50 Hz
油箱：40升
3. 常用液壓元件
每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上。油路搭接采用開閉式快換接頭，拆接方便，不漏油。
4. 電氣控制單元：
1) 可編程控制器(PLC)：歐姆龍 CP1E系列，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz，控制電壓為DC24V；
2) 配有8組繼電器控制單元，控制電壓：DC24V；
3) 時間繼電器控制單元：1組時間繼電器，2組常開、2組常閉繼電器輸出形式；
4) 直流電源：DC24V、4.5A；（直流電源短路、過載自動斷路，重新啟動即可恢復正常使用）
5) 電氣控制線路設有短路保護、過載保護、漏電保護等功能。
三、實驗項目：
（一）、種常見液壓泵、閥、缸等元件的結構原理示教實驗。
（二）、典型液壓回路演示實驗
一）壓力控制回路
1、調壓回路 2、減壓回路： 3、保壓回路：
4、卸荷回路： 5、平衡回路： 6、緩沖回路：
二）速度控制回路
1、節流調速回路： 2、增速回路： 3、速度變換回路：
三）方向控制回路
1、換向回路： 2、鎖緊回路：
四）多缸控制回路
1、順序動作回路： 2、同步動作回路：
（三）、可編程控制器（PLC）電氣控制實驗：
（四）、學生自行設計、組裝的擴展性實驗；（可擴展80多種）
四、實驗臺主要技術參數
1、電源：AC380V、50HZ；
2、控制電壓：安全控制電壓，DC24V；
3、系統額定壓力：0.8Mpa
4、外形尺寸：（長×寬×高）1450mm×600mm×1750mm；
5、重量：約220KG
|
|
