产品型号：HCNJ-101
产品代码：
产品价格：4080
计量单位：台
折 扣 率： 0
最后更新：2016-06-02
关 注 度：3199
生产企业：北京海博华科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

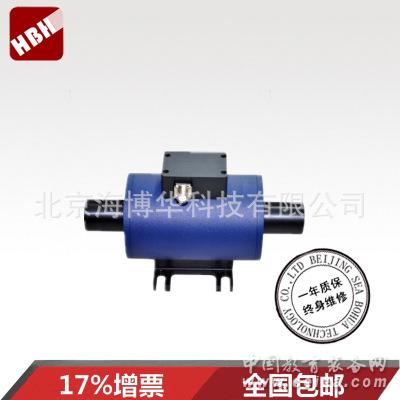

产品详细介绍动态扭矩传感器 转矩转速传感器概述：
HCNJ-101动态扭矩传感器是我公司在应变桥专有的技术基础上研制开发的，专门用于测量扭矩、转速参数的旋转测量。此传感器输出为方法频率信号或4-20mA电流信号，抗干扰能力强，使用方便。传感器由于是变压器感应供电，可以长期高转速运转。广泛应用于电机、发电机、风机、减速机、柴油机、齿轮箱、试验机、农机、阀门、螺栓拧紧、粘度计等的转矩、转速和功率的检测。本系列动态扭矩传感器设计了多种安装形式，给用户带了极大方便。
动态扭矩传感器 扭矩转速传感器主要技术指标:
量 程 0～±5N.m—±500KN.m(可选)
供电电源 ±15VDC、24V DC(可选)
扭矩信号 5～15Khz、4～20mA、1～5V(可选)
转速量程 0～1000、3000、6000、8000、15000转/分(可选)注：低于50转/分建议使用编码器测量转速。
转速信号 60脉冲/转、4～20mA(可选)
精 度 ±0.1%、±0.25%、±0.5% (可选)
年稳定性 0.3%/年
绝缘电阻 ≥200MΩ（100VDC）
环境温度 -20~60℃
相对湿度 0~90%RH
过载能力 150%
频率响应 100μs
安装方式 单键、双键、花键、法兰(可选)
特点：
既可以测量静止扭矩，也可以测量旋转扭矩；
检测精度高、稳定性好、抗干扰能力强；
体积小、重量轻、易于安装；
不需反复调零即可连续测量正反转扭矩；
没有集流环等磨损件，可高转速长时间运行；
应变弹性体强度大，可承受150%载荷；
既可水平安装，也可垂直安装；
传感器部分可脱离二次仪表独立使用，直接与测量板卡，PLC或DCS组成扭矩测量装置。
安装要求
1.测量传感器的轴径和中心高。
2.使用两组联轴器，将带扭矩传感器安装在动力源和负载之间。
3.传感器可选用刚性或者弹性联轴器连接。震动较大、同心度小于0.2mm大于0.05mm时，
建议选用弹性联轴器，安装同轴度超过0.2mm时，严禁使用。如果通过万向节连接，同心度可适当大些。
4.动力及负载设备必须固定可靠避免振动。
5.将本扭矩信号传感器的基座与设备的基座固定可靠，避免产生弯矩。
6.标准传感器无论采用水平或者垂直安装，传感器不允许承受过大的轴向力、弯矩，否则影响传感器的使用，
甚至造成传感器的损坏。
7、安装前请仔细阅读随机携带的产品说明书。
信号处理
1.使用HN-201或者扭矩仪直接显示扭矩值;
2.直接将扭矩信号送给计算机或PLC进行处理；
3.转换为4—20m A或1—5V模拟信号。(选项)
使用注意：
1.接线必须正确;
2.±15V的范围:不得低于± 14.5V 不得高于±15.5V ;
3.信号线输出不得对地,对电源短路,输出电流不大于10mA;
4.屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接。
5.使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸。
注：具体量程的扭矩传感器外形图请跟销售人员索取。 |
|
