产品型号：HCNJ-103
产品代码：
产品价格：4800
折 扣 率： 0
最后更新：2016-05-26
关 注 度：2782
生产企业：北京海博华科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

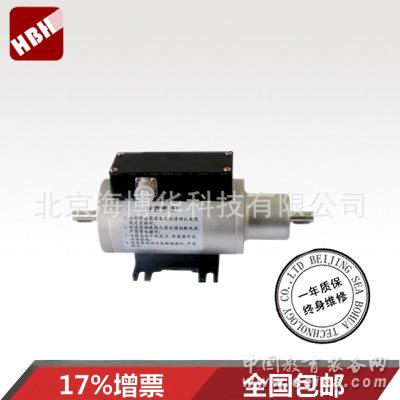

产品详细介绍沈阳高精度微量程扭矩传感器产品简介：
沈阳高精度微量程扭矩传感器适用于主要应用于微量程（2Nm以下）扭矩的测量。当扭矩测量值小于2Nm时，旋转体支撑轴承的磨擦力矩就成了不可忽略的干扰因素。HCNJ-103微量程扭矩传感器采取应变区和供电、发射区分开布置，使应变区避开轴承的影响，有效的改善和提高了扭矩传感器的抗过载能力及测量精度。
沈阳高精度动态扭矩传感器 微量程扭矩转速传感器技术参数：
指标名称 参数规格
量 程 0～±0.05N.m—±2N.m可选
供电电源 ±15V DC、24V DC
扭矩信号 5～15kHz、4～20mA、1～5V
转速量程 0～1000、3000、6000、8000转/分
转速信号 60脉冲/转、4-20mA
精度 ±0.25%、±0.5%
年稳定性 0.3%/年
绝缘电阻 ≥200MΩ(100VDC)
环境温度 -20～60℃
相对湿度 0～90%RH
过载能力 150%
频率响应 100μ
沈阳高精度动态扭矩传感器 微量程扭矩转速传感器产品特点：
HCNJ-103微量程扭矩传感器是HCNJ-101扭矩传感器的小量程方式：当量程小于2N•m时，传感器两端的支承轴承的磨擦力矩就成了不可忽略的干扰因素。HCNJ-103扭矩传感器在结构上与HCNJ-101扭矩传感器的不同之处：在于避免了轴承的磨擦力矩的干扰。
信号处理
1.选用HN-201扭矩功率仪，显示扭矩、转速和功率。
2.通过转换模块：转换为4—20m A信号或者1-5V.
安装
1. 沈阳高精度扭矩传感器分a．b端，
b端为测量端,a端为辅助b端通过联轴器与被测设备相联接，安装时一定要避免附加弯矩。
2.如果需要测量转速时，只要在本系列扭矩传感器的外壳上安装上专用测速传感器及其测速轮，即可测得每转 6--60个方波的转速信号。
使用注意：
1.接线必须正确;
2.±15V的范围:不得低于± 14.5V 不得高于± 15.5V ;
3.信号线输出不得对地,对电源短路,输出电流不大于10mA;
4.屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接。
5.本传感器弹性体非常精小，严格限制过载，过载范围≤20%，否则极易损坏。
6.使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸。
接线方式：
红线：电源+ 黑线：公共地线 棕线：电源- 绿线：扭矩信号 黄线：转速信号
注：具体接线方式以传感器随机配带的线缆标签为准。
|
|
