產品型號：HCNJ-106
產品代碼：
產品價格：5600
折 扣 率： 0
最后更新：2016-06-08
關 注 度：4230
生產企業：北京海博華科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

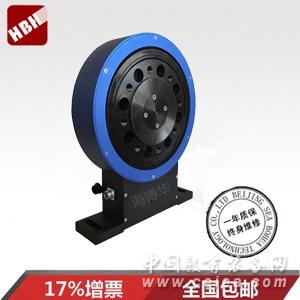

產品詳細介紹動態扭矩傳感器 HCNJ-107呼和浩特風機盤式扭矩傳感器產品簡介：
HCNJ-107盤式扭矩傳感器適用于軸向空間比較短的需要測量扭矩轉速的場合.
應用領域：
電機，發動機，風機，柴油機，水泵，閥門，石油機械，試驗機，農機，攪拌機械，鉆探機械等旋轉裝置的扭矩和轉速的測量及扭矩保護場合。
技術參數：
指標名稱 參數規格
量 程 0～±100N.m
供電電源 ±15V DC
扭矩信號 5～15kHz
精度 ±0.5%F.S
年穩定性 0.3%/年
絕緣電阻 ≥200MΩ（100VDC）
環境溫度 -20～60℃
相對濕度 0～90%RH
過載能力 150%
頻率響應 100μs
安裝方式 盤式法蘭
動態扭矩傳感器 HCNJ-107呼和浩特風機盤式扭矩傳感器產品特點：
1.扭矩測量功能;轉速為可選項
2.能源及信號非接觸傳遞功能,
3.輸出信號數字化功能.
4.可以傳遞靜止扭矩信號、旋轉扭矩信號
5.傳遞信號時與是否旋轉，轉速和轉向無關。
6.靜止外殼和旋轉盤之間無軸承,可以適應長時間,高轉速運轉。
7. 本盤式扭矩傳感器精度高，穩定性好；
8.體積小，重量輕，易于安裝；
9. 不需反復調零即可連續傳遞正反轉扭矩信號；
10.沒有集流環等磨損件，可以高轉速長時間運行；
11. 抗干擾性強；
安裝說明
1．HCNJ-107呼和浩特風機盤式扭矩傳感器由靜止外殼和旋轉盤兩部分組成.
2．將旋轉盤的兩端通過法蘭聯軸器分別與動力或負載聯接.
3．靜止外殼固定在基座上,調整間隙,保證靜止外殼與旋轉盤之間不可接觸!
信號處理
1.使用扭矩儀表顯示扭矩值。
2.直接將扭矩頻率信號送給計算機或PLD進行處理；
3.轉換為4—20mA或1—5V模擬信號。
使用注意
1.接線必須正確;
2.徑向跳動不得大于0.5mm!
3.使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。 |
|
