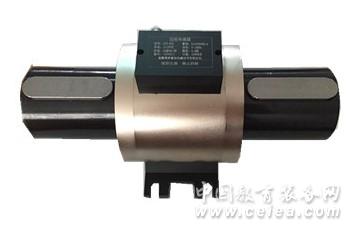

產品詳細介紹寶雞大量程動態扭矩傳感器 動態扭矩傳感器 動態扭矩轉速傳感器概述：
寶雞大量程動態扭矩傳感器是我公司在應變橋專有的技術基礎上研制開發的，專門用于測量扭矩、轉速參數的旋轉測量。此傳感器輸出為方法頻率信號或4-20mA電流信號，抗干擾能力強，使用方便。傳感器由于是變壓器感應供電，可以長期高轉速運轉。廣泛應用于船舶傳動、閥門、電機、發電機、減速機、柴油機,試驗機的轉矩、轉速和功率的檢測。本系列動態扭矩傳感器設計了多種安裝形式，給用戶帶了極大方便。
★主要技術指標
指標名稱 參數規格
量 程 0～5000～±500KN.m可選
供電電源 ±15V DC、24V DC
扭矩信號 5～15Khz、4～20mA、1～5V
轉速量程 0～1000、3000、6000、8000轉/分
轉速信號 60脈沖/轉
精度 ±0.1%、±0.25%、±5%
年穩定性 0.3%/年
絕緣電阻 ≥200MΩ（100VDC）
環境溫度 -20~60℃
相對濕度 0~90%RH
過載能力 150%
頻率響應 100μs
安裝方式 單鍵、雙鍵、花鍵、法蘭
指標名稱
特點：
既可以測量靜止扭矩，也可以測量旋轉扭矩；
檢測精度高、穩定性好、抗干擾能力強；
體積小、重量輕、易于安裝；
不需反復調零即可連續測量正反轉扭矩；
沒有集流環等磨損件，可高轉速長時間運行；
應變彈性體強度大，可承受150%載荷；
可任意位置，任意方向安裝；
寶雞大量程動態扭矩傳感器部分可脫離二次儀表獨立使用，直接與測量板卡，PLC或DCS組成扭矩測量裝置。
安裝要求
1.測量傳感器的軸徑和中心高。
2.使用兩組聯軸器，將帶扭矩傳感器安裝在動力源和負載之間。
3.傳感器可選用剛聯軸器連接。
4.動力及負載設備必須固定可靠避免振動。
5.將本扭矩信號傳感器的基座與設備的基座固定可靠，避免產生彎矩。
6.標準傳感器無論采用水平或者垂直安裝，傳感器不允許承受過大的軸向力、彎矩，否則影響傳感器的使用，甚至造成傳感器的損壞。
7、安裝前請仔細閱讀隨機攜帶的產品說明書。
信號處理
1.使用扭矩儀直接顯示扭矩值;
2.直接將扭矩頻率信號送給計算機或PLD進行處理；
3.轉換為4—20m A或1—5V模擬信號。(選項)
使用注意：
1.接線必須正確;
2.±15V的范圍:不得低于± 14.5V 不得高于± 15.5V ;
3.信號線輸出不得對地,對電源短路,輸出電流不大于10mA;
4.屏蔽電纜線的屏蔽層必須與±15V電源的公共端（電源地）連接。
5.使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。
注：具體接線方式以傳感器隨機配帶的線纜標簽為準。 |
|
