产品型号：QK-07A
产品代码：
产品价格：
折 扣 率： 0
最后更新：2016-06-01
关 注 度：3554
生产企业：上海上益教育设备制造有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

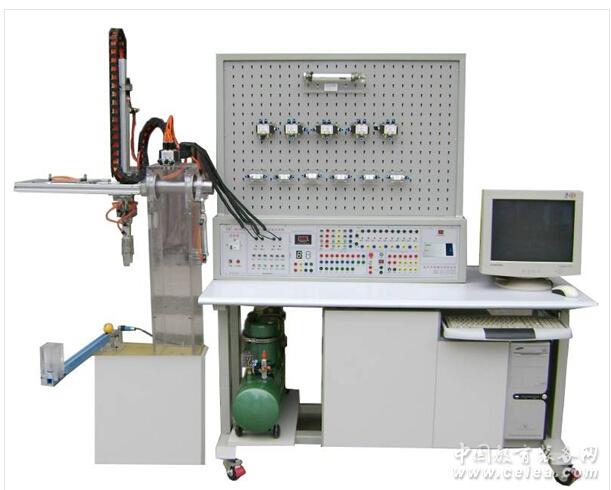

产品详细介绍QK-07A型（PLC）气动传动系统（专利号:ZL200620131203.5 ; ZL2008 3 0099136.8） 气动PLC控制实验装置是根据《液压与气压传动》、《气动控制技术》等通用教材的内容要求，同时吸收了该专业广大师生的建议，经过精心设计及与可编程控制器（PLC）的完美结合,使气动原理与自动控制理论能得到有效的运用。该系装置除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程控制器（PLC）的学习及其基本应用实验等，是机电一体化专业不可多得的实验设备。 该系统适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电和气动一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等。还能通过实验，掌握PLC可编程控制器的功能，控制原理及编程技巧等。产品概述：（电脑自备）主要特点：其添加了5种类型共8只传感器，实验元件也有所增加，同时将PLC的利用率也大大的提高。实验除基本实验外添加了2个类型的实验项目，可完成实验3 6课，其主要添加了机械手副台，使得我们的学习更加生动，有助于我们更好的学习气动技术。实验台整体为钢制结构主要参数：实验设备外形尺寸：1500mm×700mm×1720mm 可编程控制器（PLC）：三菱FX1N-40MR主机，（继电器输出型）。电源：输入AC220V，输出DC24V/2A 空气压缩机 (基本配置小型机)功率：360W 电源：AC220V 公称1容积：10L 额定输出气压：0.7MPa 特点： 1、本产品插脚和底座是国家专利，做任何实验每个配备件不会松动与脱落。实验台装件底板采用2MM厚度铝板，用数控冲床成型。 2、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。 3、配备气动元件，且均配有过渡底板，可方便、随意地将元件安放在实验面板上。回路搭接采用快换接头，拆接方便快捷。 4、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。 5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC 可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。 6．配有气动组态仿真软件对实训气路进行仿真演示。气动基本实验回路举例： 1、单作用气缸的换向回路 2、双作用气缸的换向回路 3、单作用气缸速度控制回路 4、双作用气缸单向调速回路 5、双作用气缸双向调速回路 6、速度换接回路 7、缓冲回路 8、二次压力控制回路 9、高低压转换回路 10、计数回路 11、延时回路 12、过载保护回路 13、互锁回路1 14、单缸单往复控制回路 15、单缸连续往复动作回路 16、直线缸、旋转缸顺序动作回路 17、多缸顺序动作回路 18、双缸同步动作回路 19、四缸联动回路 20、卸荷回路 21、或门型梭阀的应用回路 22、快速排气阀应用回路 23、加载的闭锁回机械手的实训完成上下、左右、旋转、抓紧等功能（部分传感器） |
|
