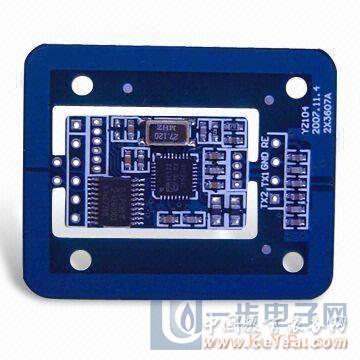

产品详细介绍天线一体|超小体积|超低功耗13.56M非接触IC卡Mifare射频读卡模块读写模块
13.56M非接触IC卡Mifare射频读卡模块读写模块功能特点介绍：
M1读卡模块型号：M104A M104B
M1读卡模块支持卡片: Mifare0ne S50 Mifare0ne S70 及其兼容卡片
M1读卡模块主要特点:
1、采用高度集成读写卡芯片MFRC522射频基站
2、符合ISO14443 TYPE A标准
3、模块具有寻卡、读取、写入、初始化电子钱包，增值、减值、查询余额及装载密码等功能的命令集，
用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作
4、可天线一体,也可天线分体
5、超小尺寸:天线一体尺寸43.5X35.5mm ;天线分体核心模块尺寸:25X15.6mm
6、超低功耗，最小读卡电流32mA（VCC = 3.3V），待机电流为 7uA
7、可提供 C51函数库(例程)及windows操作系统下的例程函数库供二次开发
8、通讯协议：
（1）UART：适用于PC机或8位UART的单片机，默认波特率19200BPS
（2）IIC：适用于单片机，最大通讯速率400K
9、默认为自动寻卡方式，当卡片进入到天线区后WAKE引脚上出现低电平，上位机可直接通过寻卡指令读取卡片序列号
10、自带看门狗
11、完备的测试，开发板：
（1）配以KF902可立即应用89C51等通用单片机进行模块软件开发
基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路板
M1读卡模块广泛应用于非接触智能水、电、气三表、交通一卡通读写器，桌面发卡器，门禁考勤读写卡器，汽车电子感应锁配套，办公/商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制
M1读卡模块型号间主要区别:
M104A IIC接口 M104B UART接口
M1读卡模块主要技术指标:
*读写距离:30~50mm
*电源：2.7-3.6V
*读卡电流：3.3V/32 mA
*IIC通讯速率：400Kbps
*工作温度：-25~+85℃
*天线一体尺寸43.5X35.5mm ;天线分体核心模块尺寸:25X15.6mm
*输出接口针间距:1.27mm |
|
