产品详细介绍TDR100滑坡、变形监测系统
时域反射测试技术（Time Domain Reflectometry）简称TDR，一种对反射波进行分析的遥控测量技术。通过对反射波的分析可以了解物体形态特征和确定的空间位置。早在三十年代，美国开始运用时域反射来检测通讯电缆的通断情况。八十年代初，国外的研究人员开始将TDR技术运用于地质学的研究。
测量原理：

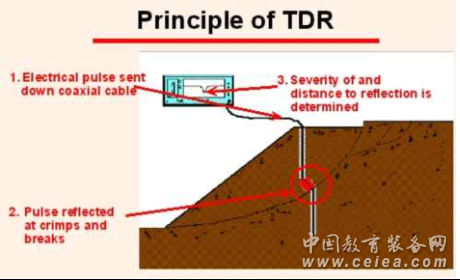

电磁波在同轴电缆中传播的过程中，如果同轴电缆受到挤压，拉长，断裂时，阻抗会发生明显的变化，当电磁波在阻抗发生变化的部位会产生反射波，通过分析入射波与反射波的时间和强度就可以判断整条同轴电缆的状态。
如图
应用领域：
山体滑坡监测
矿洞顶表冒落监测
公路路基变形监测
主要技术指标
最长探测距离 2000米
时间分辨率 12.2ps
测量点数 一次探测2048点
供电 12V
操作温度 -40°to +55°C
功耗 270mA@测量
20mA@休眠
2mA@等待
系统配置：
TDR100时域反射系统是由TDR100时域反射计，CR系列数据采集器、TDR探头、SDM8X50系列多路连接器、供电、通讯等组成。一个SDM系统扩展板可接8条探测同轴线缆。 |
|
