产品详细介绍一、概述：

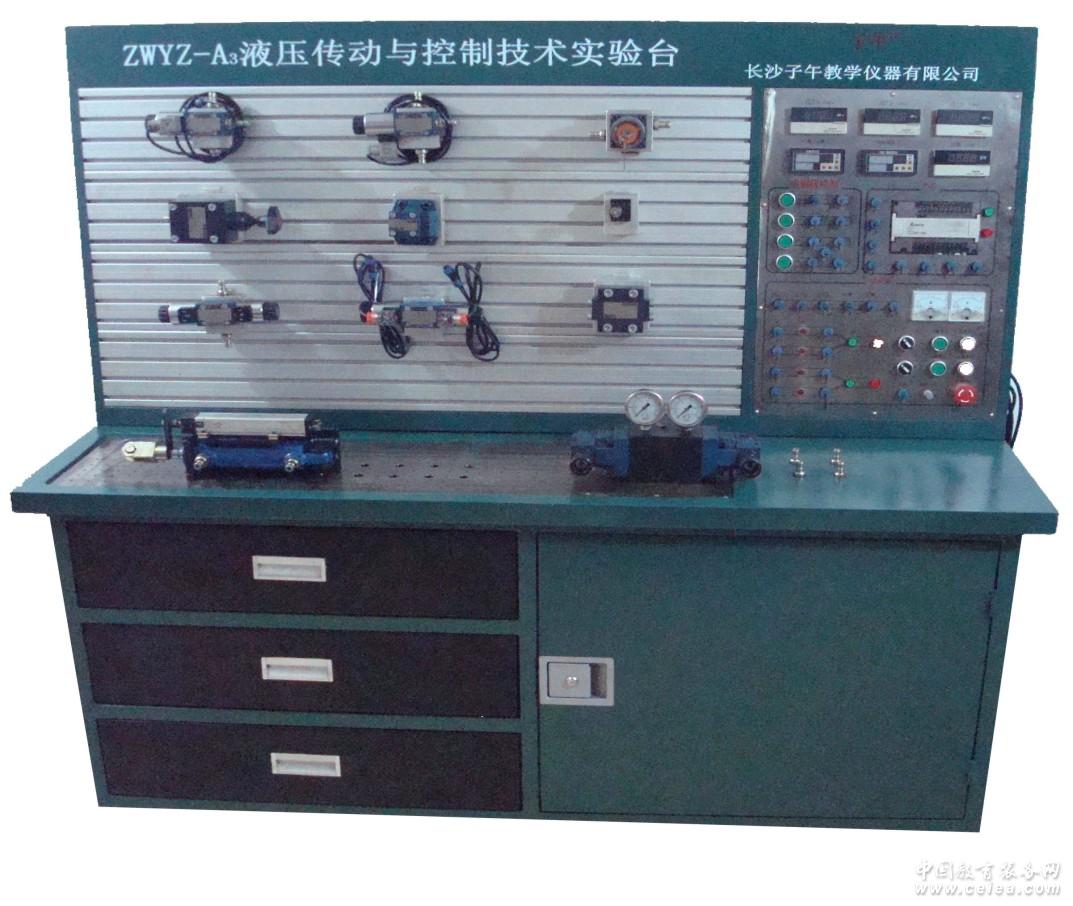

实验台主要有油泵油箱液压源部分（包括定量泵、变量泵和冷却系统）、电气控制部分、数字显示部分、按钮操作与接线部分，合金面板挂接部分、PC仿真动画部分等。合理而新颖的外观布局能充分发挥实验者的主观能动性，达到学以致用的效果。
二、主要技术参数
器件类型 型号 数量 规格
变量叶片泵组 TCVP-F12-A31 1 最高压力：7Mpa
流量：12L/min(0.35MPa1800r/min）
驱动功率：1.5KW
电源：220V/380V 50HZ
定量叶片泵组 PV2R1-8-FR1 1 最高压力：7Mpa
排量：8ML/rev
驱动功率：2.2KW
电源：220V/380V 50HZ
PLC 台达 1 DVP-24ES00R2
压力表 2 0~25MPa
传感器 8 流量用2个、压力用3个、测速、温度、位移1个
智能仪表 6 大/小流量1个、转速/温度1个、压力2个、功率1个
冷却器 AV0608 1 压力：1.4MPa 流量：20L/min功率：65W 电源：AC220V
三、实验项目一览：
（一）压力控制回路实验
1.调压回路实验（6个）
2.减压回路实验（2个）
3.保压回路实验（3个）
4.卸荷回路实验（7个）
5.平衡回路实验（6个）
6.缓冲回路实验（2个）
（二）速度控制回路实验
1.节流调速回路实验（11个）
2.增速回路实验（3个）
3.速度变换回路实验（11个）
（三）方向控制回路实验
1.换向回路实验（2个）
2.锁紧回路实验（4个）
（四）多缸控制回路实验
1.顺序动作回路实验（7个）
2.同步动作控制回路实验（4个）
（五）液压马达回路实验（3个）
（六）流体力学实验项目
A、液阻特性实验（3个）
1. 薄壁小孔流量——压力特性实验
2. 细长小孔流量——压力特性实验
3. 环形缝隙流量——压力特性实验
B、液压元件性能实验（5个）
1、液压泵静态动态特性实验
2、溢流阀静态动态性能实验
3、流量阀静态特性实验（3个）
液压回路性能实验（4个）
|
|
