产品型号：WBT1GHz-1A，WBR1GHz-1A
产品代码：
产品价格：
折 扣 率： 0
最后更新：2016-07-27
关 注 度：4391
生产企业：南京玉马通信技术研究所
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍一、功能与特点：

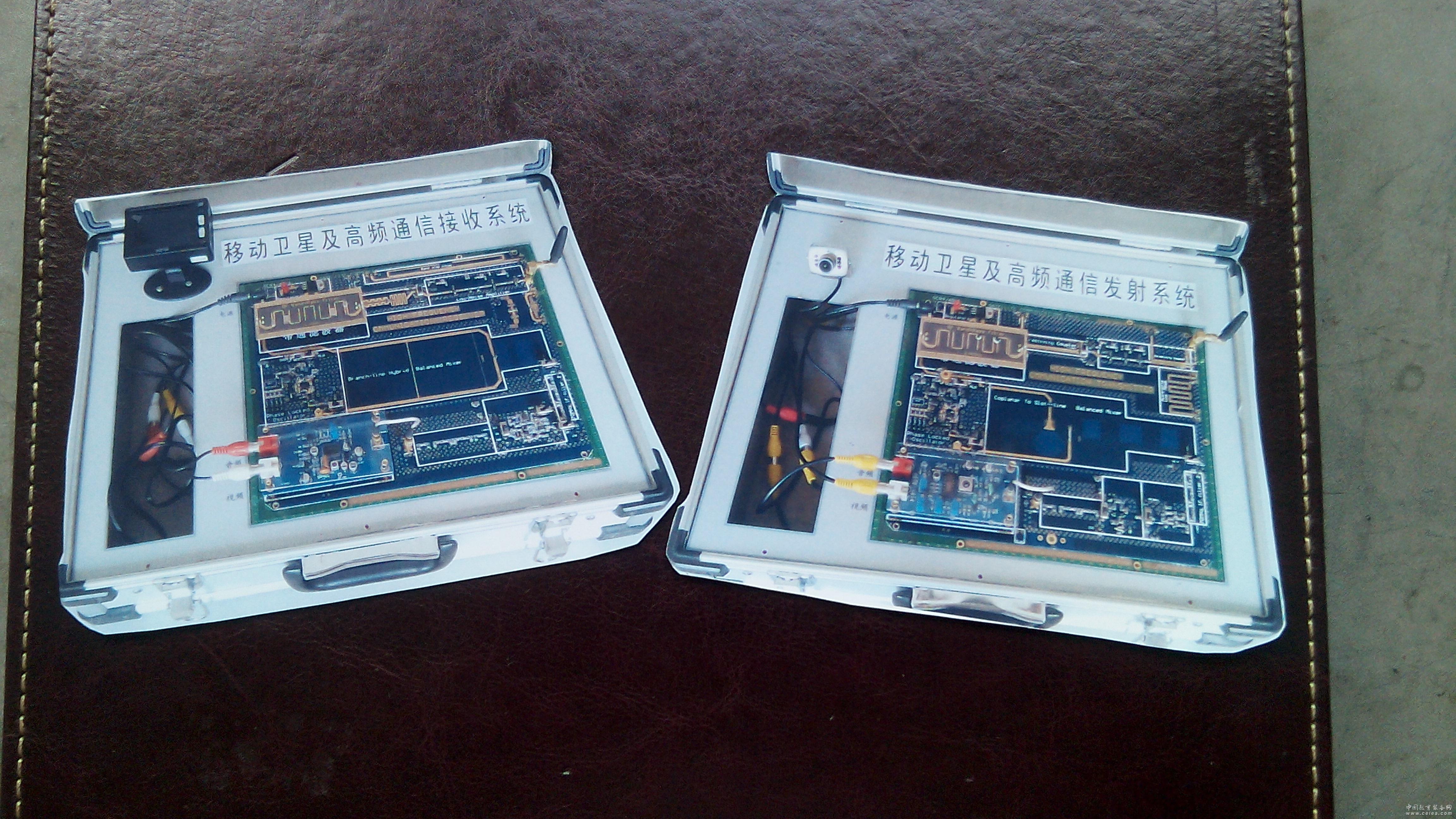

1. 通过全开放形式设计，以平面微带电路为重点，并用普通印制板PCB工艺加工实现。系统电路完全开放的显示在电路板上，可直观的了解微波系统电路及单元电路的设计方法和工作状态。
2.本产品参照L波段通信频段而设计。系统方案按实际工业产品所用的一次变频方式。设备包括微波通信机收、发系统，天线以及摸拟终端系统。包括视音频中频调制解调器，中频滤波器和放大器(增益可控)，微波低噪放大器和功率放大器，微波上下变频器，微波带通﹑带阻﹑高通低通滤波器，微波锁相及压控振荡器，微波可变衰减器，微波传输线、功分器、以及微波天线等等。另：电路上方可加盖透明有机玻璃板并绘有系统方框图。
3.因为无任何遮挡，使学生一目了然地看清并了解各种微波电路在系统中的应用状态和位置。另外，系统中留有大量射频开关接口，学员可自主设计其它类型的微波部件和组件系统，扦入本系统实际验证其功能。以便更深入的掌握微波电路的原理与应用，为学员提供一项功能完备的连续课程学习、毕业设计和二次开发的强大实验平台。真正提高学员的实际工作能力。
4.在本产品的设计制作过程中，采用EDS电脑计算软件的计算和仿真手段，应用先进工艺加工制造，再通过实际测试和调试而完成，这样以保正产品的质量和可靠性。
本产品不仅可以为各高等院校的通信与电子信息工程、微波技术与天线等专业提供实验与教学示范，同时也可为实体单位和公司进行培训新员工时应用。
另外还可根据用户的特殊需要专门设计制作。
二、微波通信主要性能指标
（a）发信平台主要性能指标
1、工作频段：0.6~1.2GHz，可根据用户要求设定频段;
2、幅频响应：±1.3dB(每通道20~30MHz);
3、输出功率：5dBm~20dBm(3~100mW)并可调节;
4、频率稳定度：±5ppm 或 (1~2)×10-5;
5、本振相噪：1k -70dBc 10k -85dBc;
6、视频调制方式：AM，音频调制方式：FM;
（b）、收信平台主要性能指标
1、工作频段：0.6~1.2GHz;
2、本振频率稳定度：±5ppm 或 (1~2)×10-5;
3、接收机灵敏度：-70~-30dBm;
4、增益控制范围（AGC，MGC）：≥50dB;
三、重点实训内容
1、微波无源电路、部件。内容包括：传输线、电桥及功分器、帶通带阻及高低通滤波
器、隔离器环形器、无源混频器、天线等测试实验和开发设计。
2、微波有源电路、部件的测试实验研究。内容包括：中频可控增益放大器、中频调制
解调器、低噪声放大器和功率放大器、锁相源及压控振荡器，可调衰减器等测试实验和开发设计。 |
|
