KBE-2011B電子產品焊接及工藝實訓臺（雙面
|
 |
產品型號：KBE-2011B
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-08-25
關 注 度：4017
生產企業：浙江康貝爾教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹KBE-2011B電子產品焊接及工藝實訓臺（雙面四工位型）
本實訓臺是根據以能力為本位\以就業為導向,緊密結合生產實際和職業崗位的技能要求,按照職業教育的教學和實訓要求而研發的產品。通過實訓使學生掌握電子產品的工藝設計知識，并通過電子產品我制作，掌握基本技能要求，如：安全操作、元器件及其封裝的識別、元器件的安裝、手工焊接、調試、故障排除、產品質量保證等實踐動手能力；通過波峰焊（接插件焊接技術）了解傳統電子產品組裝技術，掌握波峰焊基本工藝流程。通過SMT（表面貼裝技術）了解先進電子組裝技術，掌握SMT基本工藝流程，并親身感受先進制造工藝。本裝置是高度仿真的電子工藝生產線，目的是滿足學生電子制作，電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實驗要求。為學生自主學習、合作學習、研究性學習提供必要設備，培養學生的實踐能力和創新能力。本實訓裝置適合技工學校、職業培訓學校、職教中心、鑒定站/所、電子類專業《電子工藝》課程的鑒定考核。
一、裝置特點
1．靈活性 用戶可根據所提供的資源并結合本學校教材現難易程度自行選定實訓的內容。此實訓臺可作手工焊實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓等。
2．綜合性 可做為電工、模擬電子、數字電子、機電等專業課程的實訓。本實訓臺配備實訓過程中所需要的工具、實訓線路板及元器件。
3．經濟性 此實訓臺為雙人座，每個工位裝有電風扇、照明日光燈、看板（用來夾資料）、儀表臺、插座，工具柜、電烙鐵。學生在這里可以仿真生產過程（如：工藝流程的編制、線路板的焊接、線路板的調試、整體產品的組裝），組裝后的裝配線安全、可防靜電。
4．創新性 此產品提供了多種電子元器件和電子產品裝配工具，不但能錘煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發，以培養學生的創新能力。
5．配套實訓資料全：每塊所提供的實訓板都有元器件清單，焊接元器件的裝配圖，調試指導書，完成學生的對認識、設計、焊接、調試、檢修等多種技能的實訓。
二、實訓項目
（一）電子線路基本認識實訓
1.常用電子元器件的分類與封裝識別
2.常用電子元器件的質量測量工藝
3.產品裝配圖、方框圖、電路原理圖等知識
（二）電子元器件檢測實訓
1.電阻電容的識別與檢測
2.二極管的識別與檢測（管腳、材料、特性）
3.晶體管的識別與檢測（管腳、材料、特性）
4.場效應管的識別與檢測（管腳、材料、特性）
5.集成運算放大器的識別與檢測（管腳、性能指標）
6.中小規模數字集成電路（管腳、性能指標）
7.開關、繼電器、電聲器件的識別與檢測
（三）電子產品線路板焊接工藝實訓
1.焊接工具使用
2.焊接材料的種類與選用
3.手工焊接步驟
4.焊接質量分析
5.工業生產中的焊接技術介紹
三、技術性能
1.輸入電源:三相四線220V±10% 50Hz
2.工作環境:溫度-10℃~+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量: ＜200VA
4.外形尺寸:1500mm*1300mm*1800mm(雙面四組型)
5．實訓的基本配置及功能
實訓裝置由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。
（一）實訓臺

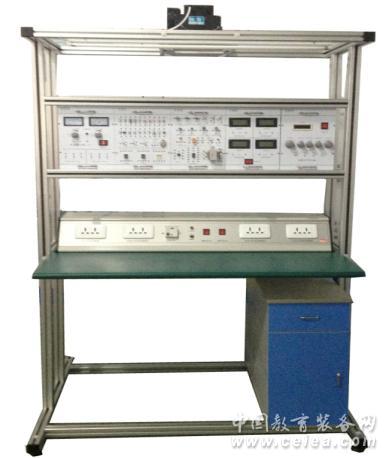

實訓臺采用歐標4040型鋁合金型材架構；表面經氧氣處理；防火板面板；下方設有柜子和抽屜用于貯存實訓工具和器材。實訓臺上方裝有電風扇、照明日光燈、中間是看板、儀表臺、插座、工具柜、電烙鐵和元件盒。
（二）電源柜
可同時提供并控制實訓臺的電源。
實驗臺采用鋁合金專用型材，表面氧化工藝，面板直嵌在實驗臺上無需螺絲固定。面板上裝有漏電保護器、四組9孔多功能能插座；設有照明開關和排風開關。面板：采用先進工藝，底板采用鋁板UV噴繪工藝，真彩256色，色彩鮮艷。表面貼有1毫米厚的有機玻璃，使面板圖形和線條完全不可能被磨掉，被油污弄臟可方便的擦去，長期使用仍可光澤如新。有機玻璃具有絕緣功能，可防止設備面板漏電造成安全事故。粘貼有機玻璃工藝采用獨有的先進工藝，專用進口優質膠水，粘貼后必須無水印、不開裂。
（三）工具套件（4套/臺）
配常用的萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、恒溫烙鐵（小型焊臺）、熱風臺、焊錫絲、吸錫器，同時也可以為用戶代辦其它實訓器材。
（四）實訓掛件（2套/臺）
1.常用元器件單元（一）
提供常用的電阻、電容、電感、數碼管、二極管等元器件。
2.常用元器件單元（二）
提供電位器、三極管、穩壓管、繼電器、復位按鈕、晶體管、晶閘管、蜂鳴器、變壓器等元器件。
3. 函數信號發生器：1、波形：正弦波、三角波、方波。
2、頻率范圍：5Hz－550KHz分段連續可調。
3、正弦波失真度：10Hz-100KHz小于1%。
4、輸出幅度：正弦波大于0-14Vp-p。
4、頻率計：測量范圍為1Hz至8MHz，有六位LED數碼管顯示，閘門時基1S，靈敏度35mV。開關（內測/外測）轉換。
5、可調穩壓電源（0～30V/0.5A）：從0V起調，繼電器自動換檔；具有截止型短路軟件保護和自動恢復功能，設有儀表指示。固定直流電源：電源電壓分別為±12、±5，每路均有短路、過流保護和自動恢復功能。
6、 測量?jī)x表單元
提供0～20V的交/直流數字電壓表和0～200V，0～2A的直流數字電壓/電流表，精度0.5級。
（五）實訓線路板（4套/臺）
1. 簡易催眠器元件包
2. 簡易正弦波信號發生器
3. 360tres型萬用表元件包
4. 六位數顯電子鐘元件包
5. 無線對講電路板元件包
6. 多路穩壓輸出電源套件
7. 聲光控開關套件
8. 1.5V點亮LED閃燈套件(帶殼)
9. 觸摸開關套件
10. MP3MP4通用充電器套件
11. 220V1W長壽命卡口LED節能燈套件
12. 簡易門鈴套件
13．新板簡易金屬探測
14．小兔子眨眼睛套件
15．1.5V升壓9V套件
16．聲控小夜燈套件 |
|
