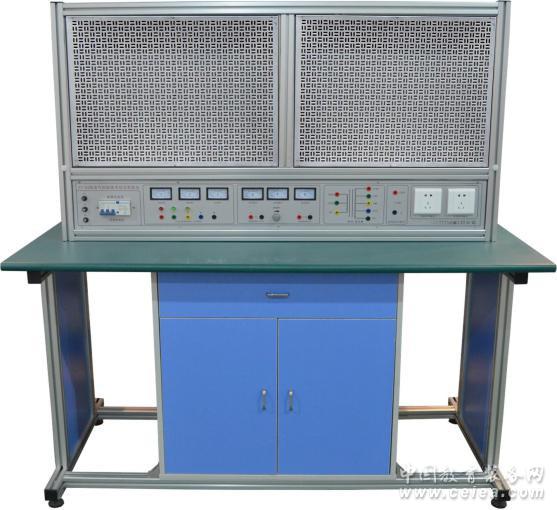

产品详细介绍KBE-212维修电工实训考核装置（网孔板型）
一、概述
高级维修电工实训装置可对《初级维修电工技术》和《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路、PLC可编程控制器及变频调速控制器进行实际操作，能使学生的操作技能得到很好的锻炼与提高。
二、特点
1、电气控制线路或电子线路实训元件都装在网孔板上，操作方便、更换快捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房。
3、技能实训用的控制线路和配套的小电机可模拟工厂各类的电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。
4、装置设有漏电保护器，能确保操作者的安全；各电源的输出均有短路保护等功能，各测量仪表均有保护功能，使用安全可靠。
二、技术指标及要求:
1、输入电压：三相四线制380V±10％，50Hz
2、工作环境：环境温度范围为-5℃~+40℃，相对湿度<85％(25℃)
3、装置容量：<1.5KVA
4、尺寸：160×700×1580
5、装置配备：
1、主控功能板
（1）三相四线输入，通过漏电保护器，接通总电源，由接触器通过起、停按钮进行操作。
（2）设有450V指针式交流电压表三只，指示输入的三相电源电压
2、交流电源
（1）各种交流电源：设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源。打开开关，变压器副边就即可输出110V、36V、24V、12V、6.3V的交流电压以供实验所需。
（2）直流稳压电源：±12V，+5V，24V各一路，具有短路保护。
3、交直流仪表
（1）交流数字电压表：0~500V交流数字电压表一只
（2）交流数字电流表：0~5A交流数字电流表一只
（4）直流数字电压表：0~300V直流数字电压表
（5）直流数字电流表：测量范围0~5A，三位半数显。
4、整流二极管：IN5408 四只
（二）设有电流型、电压型漏电保护装置保障人身安全，适用学生操作的特殊要求。同时还设有过流或短路保护装置，以保证设备的安全。 |
|
