产品型号：TH-101型
产品代码：
产品价格：
折 扣 率： 0
最后更新：2016-08-30
关 注 度：3672
生产企业：浙江同晖教学设备有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

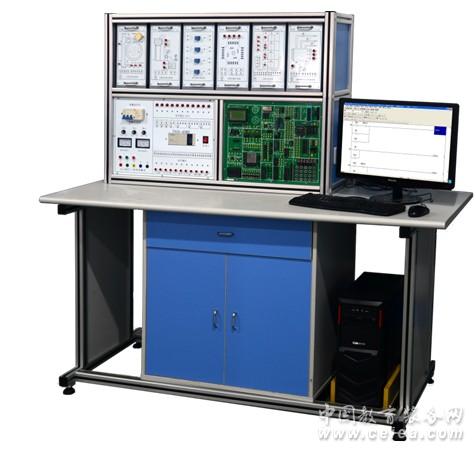

产品详细介绍该装置是我公司生产的功能最为强大的单片机、CPLD、FPGA、EDA、PLC、变频器实验仪，提供了几乎所有最实用、新颖的接口实验。该系统采用开放式、�？榛峁�，实验方式非常灵活，各项性能指标极其优秀。是《MCS-51/196单片机原理与接口》、《单片机控制技术》、《可编程控制器》、《PLC》《C8051Fxxx高速SOC单片机原理及应用》、《EDA》等课程教学的最佳配套实验设备，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。是目前教仪市场不可多得的性价比极高的微处理综合开发实验设备。系统提供了DOS，32位汇编，WIN32及驱动的所有源程序及相关的电子文档和PPT演示，还提供了大量的实用资料，如汇编，DDK，SOFTICE等教材,32位的汇编可在VC++6.0中进行调试运行，极大地方便用户的开发.
一、系统组成：
单片机、CPLD/FPGA:
1、系统配置性能优越的51/96通用仿真器;由主板，核心板及下载器组成；
2、输入接口（单次脉冲源，两路0—5V可调电源，时钟发生器，8位拨码开关， 555信号源，8位查询式键盘， 4×4阵列式键盘
3、输出接口：扬声器驱动，串行静态显示，动态扫描显示，128×64点阵图文液晶显示�？�，16位逻辑电平显示， I2C总线时钟，十字路口交通灯/ 汽车信号转弯灯/舞台灯，继电器控制，2只8×8双色点阵显示,蜂鸣器控制。
4、通信接口芯片： USB1.1通信接口， CAN2.0通信接口，以太网通信接口，RS232通信接口，RS485通信接口，USB2.0通信接口，红外线无线接口；
5、常用接口芯片：74LS164串转并接口，74LS165并转串接口，8255接口，8155接口，8253定时器/计数器扩展接口，8250和8251异步通信接口，MAX813看门狗接口，I2C总线接口， AD/DA转换，实时时钟/日历控制（6组），温度传感器与温度控制，红外收发电路，8279键盘扫描，74LS138译码器，v/F转换电路，语音芯片ISD1420;
6、存储器接口芯片： SRAM62256数据存储器， I2C（AT24C02）接口，93C46存储器，（27C512）程序存储器
7、常用设备：直流电机驱动，步进电机驱动，扬声器，蜂鸣器，继电器，继电器， DS18B20温度控制
8、开发工具:单片机仿真器，ISP烧录器。
9、上位仿真软件支持汇编和Ｃ语言。
10、数据转换：并行A/D, D/A转换接口，串行A/D, D/A转换接口；
11、含电源�？椋芴峁└髂？榈牡缭葱枨�。
12、配置足够配套接线。
13、配有适应WindowsMe/2000/xp等操作平台的调试软件。
PLC可编程序控制器:
1、三菱FX1N-40MR主机，输入开关12点，输入按钮12点
2、输出继电器及指示灯指示，安全接口接出；
3、实训箱含12V、24V电源输出；
4、连接导线：连接实训箱和电力拖动板用导线20根；连接实训箱上各接点用导线40根；
5、输入输出通过继电器隔离。
6、PLC实验电路：1、基本指令的练习、模拟电机正反转控制、模拟霓红灯控制、电视模拟发射塔、交通灯控制系统、自动送货装车系统、水塔水位自动控制、自动成型机系统、多液体自动控制系统、自动冲压机控制系统、电梯模拟控制系统、邮件自动分拣系统、自动洗衣机控制系统、电镀控制系统、自动售货机系统、继电器控制实验。
二、主要特点
1、该实验仪基于一种灵活多变开放式的构思，所有电路单元尽可能独立开放，提高实验的自由度，灵活性，各单元�？榭勺槌啥嘀侄嘌δ芨饕斓氖笛榈缏罚筛粝麓丛煨缘姆⒄箍占�，极大地提高了资源利用率，如开放式键盘, 开放式显示器，开放式串口等，为适应多种方式实验提供可能。
2、系统支持二种工作方式：一是联机运行：在与上位软件联机的状态下实现各种调试和行运的操作，二是脱机运行：系统配有管理监控，在无电脑的情况下，系统可以自动切换到脱机管理状态，用户可轻松调用实验程序的EPROM完成50多个实验。
三、实验项目
（一）单片机实验系统
1、软件实验
（1）清零程序
（2）拆字程序
（3）拼字程序
（4）数据区传送子程序
（5）数据排序实验
（6）查找相同数据个数
（7）无符号双字节快速乘法子程序
（8）多分支程序
（9）脉冲计数实验
（10）电脑时钟实验
2、硬件实验
（1）P1口亮灯实验
（2）P1口转弯灯实验
（3）P3.3口输入，P1口输出实验
（4）工业顺序控制实验
（5）8255 A、B、C口输出方波实验
（6）8255 PA口控制PB口
（7）8255控制交通灯
（8）简单I/O扩展实验
（9）A/D0809转换实验
（10）D/A0832转换实验
（11）8279键盘显示实验
（12）I2C储存卡读写实验
（13）继电器控制实验；
（14）步进电机控制
（15）8253方波实验
（16）小直流电机调速实验
（17）16*16 LED点阵显示实验
（18）8250可编程异步通讯接口实验（自发自收）
（19）8251可编程通讯接口实验（与PC机）
（20）单片机RS232/485串行发送实验（双机通讯）
（21）单片机RS232/485串行接收实验（双机通讯）
（22）温度压力实验
（23）DS18B20单总线温度测量实验
（24）PWM实验
（25）射极跟随器
（二）EDA/CPLD/FPGA实验系统�？槭笛椋�
（1）A/D 0809模数转换器实验
（2）D/A 0832数模转换器实验
（3）步进电机控制实验
（4）16*16 LED点阵显示实验
（5）电子时钟实验
（6）数码管静态显示实验
（7）4*4键盘扩展实验
（8）128*64 LCD液晶显示实验
（9）电子音乐演奏实验
（10）RS232串口发送实验（SEND）
（11）RS232串口接收实验（RECEIVE）
（12）单片机总线接口实验
（13）异步串口通讯（UART）
（三）PLC实验项目
1、基本指令的练习
2、模拟电机正反转控制
3、模拟霓红灯控制
4、电视模拟发射塔
5、交通灯控制系统
6、自动送货装车系统
7、水塔水位自动控制
8、自动成型机系统
9、多液体自动控制系统
10、自动冲压机控制系统
11、电梯模拟控制系统
12、邮件自动分拣系统
13、自动洗衣机控制系统
14、电镀控制系统
15、自动售货机系统
16、继电器控制实验
（四）变频控制实验项目
1、面板功能参数设置与操作实训
2、多段速度选择变频调速实训
3、面板操作的变频器开环调速实训
4、外部模拟量控制变频器开环调速实训
5、变频器报警与�；すδ苁笛�
（五）电气控制实验项目
1、接触器点动控制线路
2、接触器自锁控制线路
3、点动控制又可自锁控制线路
4、接触器联锁正反转控制线路
5、按钮联锁正反转控制线路
6、按钮和接触器双重联锁正反转控制线路
7、启动顺序控制线路(一)
8、启动顺序控制线路(二)
9、停止顺序控制线路
（六）PLC控制三相异步电机实验项目
1、PLC电动机单向点动控制
2、PLC电动机单向连续运转控制
3、PLC电动机单向连续带点动控制
4、PLC电动机多地控制
5、PLC电动机顺序控制
6、PLC电动机双重联锁正、反转控制
7、PLC自动往复控制
8、PLC电动机串电阻降压启动控制
9、PLC电动机Y-△降压启动控制
10、PLC控制变频器实验 |
|
