產品型號：2300*900*550
產品代碼：ye-001
產品價格：700
計量單位：套
折 扣 率： 0
最后更新：2016-09-14
關 注 度：2950
生產企業：河北曄軒金屬制品有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

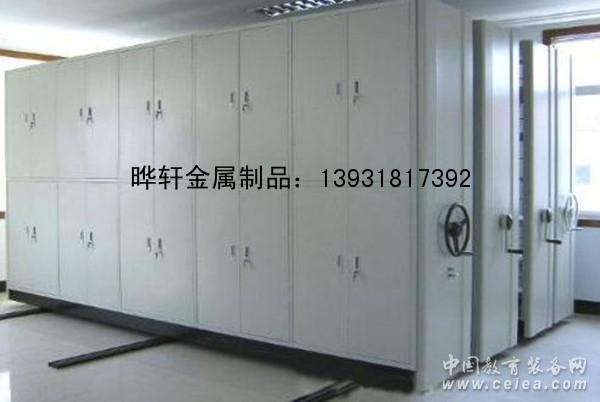

產品詳細介紹手動密集架為例：
1、具有可靠的中心直線度，柜體平穩輕便。
2、采用方向盤折疊式曲柄搖把。
3、荷載能力：>600kg/m3。
4、柜體空間利用率：>80%。
5、傳動裝置：機構式全自動脫掛驅動裝置。鏈輪生產標準按GB1135-89和GB1244-84標準，均為機構加工而成，表面經發黑防銹處理。
6、傳動系統采用專用鏈條、雙排列可調心滾動軸承，滾動輪采用高強度鑄鐵材料，傳動機構轉動靈活、平穩、強勁有力。
7、每列柜體結構均裝有制動裝置，以保證查閱人員的人身安全。
8、使用一級冷軋鋼板。各列架體之間裝有強磁性橡膠密封條，頂部裝有防塵板，底部裝有防鼠裝置，全攏后無間縫，可起到防塵、防鼠、防盜、防光的要求。產品特征
1.節型、架寬、層數和列數可按用戶需求選定
2.左右邊架一般為雙層移動架或門板，門板有鋼質和玻璃兩種。
3.軌道組有三種形式：地面式、斜板地面式和埋入式。埋入式軌道組的予留溝槽面的水平偏差應不大于3mm/m，全長不大于10mm
4.傳動機構采用精密滾子鏈和調心軸承，傳動靈活平穩，搖力輕便。手把式折疊式，可避免通行障礙。
5.每列架均裝有制動裝置。邊架裝有鎖具，用于整組架鎖閉
6.底架組為整體式火分段組合式，加工精度高，具有對接互換性，節型范圍寬，便用于運輸安裝等有點。
7.采用架板和有扣勾的掛板和擋桿，組裝后平整、牢固。
8.每層架板（25mm厚）標準最大均勻承重，單面60公斤，雙面80公斤。
按照：中華人民共和國行業標準DA/T7－92直列式檔案密集架標準，密集架規格如下：
名稱
規格
書架
2000×900×450mm
移動密集架
2000～2500×900×500mm
電動密集架
2200～2500×900×550mm
智能密集架
2100～2500×900×600mm
1維護保養
1、密集架行走機構為鏈條傳動，當架體使用一段時間后，可打開最下層層板，給鏈輪及軸承加注潤滑 油。
2、安裝密集架的庫房應干燥通風。
3、架體表面不允許陽光長時間照射。
4、應保持導軌溝槽清潔干凈、無雜物堵塞。
5、噴塑表面嚴禁用汽油、高度酒精、松香水、香 蕉水擦洗，這樣會使噴塑表面失去光澤和褪色
2特點
1.手電動操控與電腦控制結合，操作更方面。只需記住基本按鍵即可
2.紅外設置變動，紅外感應自動檢測文件，防止誤報
3.一體化設計，整合傳感器和指示燈
4.文件密度整合，采用高精度溫濕度傳感器，實時采集溫濕度數值，并且傳送到PC機上實時顯示
8質量標準編輯引用標準
GB/T13667.3-92 國家標準和DA/T6.92行業標準
GB699優質碳素結構鋼技術條件
GB710 優質碳素結構鋼薄鋼板技術條件
GB711 優質碳素結構鋼熱軋厚鋼板技術條件
GB1720 漆膜附著力測定法
GB1804 公差與配合 未注公差尺寸的極限偏差
GB4357碳素彈簧鋼絲
GB8162結構用無縫管
GB9439 灰鐵鑄件
ZB G51035 C04-2 各色醇酸磁漆
ZB G51043 A04-9 各色氧基烘干磁漆
ZB G51095 H06-19 鐵紅、鋅黃環氧酯底漆結構要求
1、裝配結合結構；
密集架結構示意圖2、手動及電動密集架均為裝配組合式結構，手動密集架配有一套手動運行結構;電動密集架配有電動和手動兩套運行機構。它們主要由立柱、擱板、掛板、側面板、底盤等零部件組合而成；擱板、掛板應能沿立柱的垂直方向調整高度，立柱上掛板孔間距為50mm。
3、按規定鋪設軌道、安裝傳動機構、防倒裝置等；
4、軌道可采用膨脹螺栓或射釘安裝，突出地表或與地面齊平（埋入式）；
5、設置防塵、防鼠、防潮和密封裝置等。制造工差
1、每標準節組裝后，外廓尺寸（長、寬、高）的極限偏差為±2mm；
2、每標準節組裝后，側面板與中腰板的對縫處的間隙小于2mm；
3、軌道安裝后，其平行度的偏差不大于1mm/m，全長不大于2mm；同一截面上的平行度的偏差不大于1mm/m，全長不大于2mm；
4、每?jī)蓷l軌道的平行度偏差為小于2mm；導軌對接處高低差不大于0.3mm。
5、由段組成的底梁裝配后的直線度不大于0.5mm/m，全長不大于2mm。制造加工
1、所有鈑金件，機加工后打磨毛刺、無裂縫、無傷痕；
2、所有焊接件，焊接牢固，焊痕光滑、平整；
3、在一個組合之間的產品零部件能保持互換性。材料要求
密集柜主要材料參數參考一覽表
部件名稱
材料規格
材料標準
產 地
導 軌
20mm×20mm
GB/T905-94
鞍 鋼
底 盤
δ3.0mm
GB/T711-88
鞍 鋼
立 柱
δ1.5mm
GB/T5213-85
本鋼FB級 精整板
掛 板
δ 1.0mm
層 板
δ 0.9mm
頂 板
δ1.0mm
側 板
δ1.0mm
ST-12冷軋板
本鋼FB級 精整板
門板平整，側板凹款式新穎，表面亞光噴塑。ISO9001認證產品
防塵板
δ1.0mm
ST-12冷軋板
本 鋼FB級 精整板
傳動軸
Φ20mm
45#實心優質鋼
上鋼五廠
齒 輪
精工3R-2
GB1244-84
軸 承
1204E
GB1285-85
哈爾濱軸承廠
精密滾子鏈條
ZG45
HRC60-62
沈陽市鏈 條鏈輪廠
造型美觀大方，手感好，把手搖動任意一列均不會帶其它反手移動
五金件
——
——
沈陽市緊固件有限公司
ISO9001認證產品
表面處理
——
——
沈陽昆侖化學制劑有限公司
粉末涂料
環氧樹脂
FRE-9100E
廊坊燕美化工有限公司
密封條
像塑
磁性密封條
北京冰箱廠
起緩沖、密封作用
傳動裝置
1、傳動機構：轉動靈活、平穩、手電動之間自由切換，沒有失靈現象。
2、傳動部件：
① 搖手：采用可折疊式搖手。
② 軸：采用45#鋼，加工精度3.2，經熱處理調質HB220~290。
③ 鏈輪：采用45#鋼，引用GB1244-84（3R齒型）標準，經鍛壓加工成型，回火去除應力，加工車、滾齒、插鍵槽、去毛齒、齒部經高頻淬火HRC60-62。
④ 軸承：采用B級。
⑤ 鏈條：采用12.7節距滾珠鏈條（浙江江南鏈條有限公司）。按GB1135-89厚度按鏈條1/2〞國標制成。
⑥ 滾輪：采用HT15-33，鑄鐵，經加工成型。
⑦ 軌道：采用45#鋼，冷軋光方鋼。
⑧ 連接管：采用無縫鋼管載重要求
1、擱板單面均布載重85kg，雙面均布載170kg，最大撓度為3mm。24h卸載后，沒有裂紋及永久變形。
2、標準節在全負載（每塊單面擱板均布載重40kg）的情況下，架體、立柱沒有明顯變形，架體不會產生傾倒現象。
3、全負載的情況下，各列密集架在手動操縱下運行自如，沒有阻滯現象。每標準節手動搖力不小于12N。
4、在受全部載荷1/20外力（沿X、Y軸兩個方向的水平外力）的作用反復100次后，取消外力，架體所產生的傾斜不大于總高的2%，支架、立柱沒有明顯的變形。表面要求
1、除油、去銹處理工藝：
① 工件表面的油污、銹斑及氧化層，經化學法清除脫脂后，沒有油脂、浮濁液
等污物，其表面被水完全浸濕。
② 酸洗后的工件，沒有目視可見的氧化物、銹斑等腐蝕現象，其表面色澤基本均勻。
2、磷化處理工藝：
①磷化處理主要采用浸漬法進行。
② 磷化處理以鋅鈣的磷酸二氫鹽為主要成份溶液，經磷化槽液的配制、調整，按工藝規程要求進行。
③ 磷化后的工件，采用流動水徹底清洗，提高工件表面的清洗質量，同時采用熱的絡酸溶液作封閉處理。
④ 工件經磷化、水洗后，采用烘干機處理干燥后方可噴塑。
⑤ 經磷化處理后的工件與噴塑時間相隔一般不超過24小時。
3、磷化膜外觀：
① 磷化后工件的顏色為灰色，膜層結晶致密，連續和均勻。
② 膜層厚度一般控制為5毫米。
③ 磷化表面檢驗，采用檢驗溶液，觀察滴液從天蘭色變?yōu)榈S色或淡紅色，并在規定時間內不變色。成品入庫轉入噴塑工序。
4、靜電噴塑技術工藝：
① 塑粉經高頻、高壓靜電設備噴涂固化成膜。固化溫度控制在180℃，時間控制在10~15分鐘范圍內。
② 顏色要求，色澤一致，塑面均勻光滑、無劃傷。
③ 檢驗標準：
A、厚度：45—50微米 按磁性測厚儀
B、附著力：2級 按GB-1720-79
C、抗沖擊：45-50kg/cm 按GB-1732-79
D、光澤：﹥85% 按GB-1734-79
E、外觀：沒有明顯流痕、漬痕、氣泡。外觀質量
1、密集架各零件、組合件、面光滑、平整，沒有尖角、凸起。
2、顏色要求，表面處理采用噴塑工藝，色澤一致，漆面均勻光滑、無劃傷。
|
|
