產品型號： JD-Scan-A2
產品代碼：JD-A2
產品價格：750000
產品編碼： JD-Scan-A2
計量單位：臺
折 扣 率： 0
最后更新：2016-11-09
關 注 度：6677
生產企業：精迪測量技術（上海）有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹 三維掃描儀是一種用于掃描，獲取，分析現實世界中物體的幾何構造或外形數據的高精密測量儀器。采集到的數據常被用來進行三維重建計算，在虛擬世界中創建實際物體的數字模型。這些模型具有相當廣泛的用途，例如在逆向工程、工業設計、數模分析、誤差檢測、機器人引導、醫學信息、電影制作、游戲設計等諸多領域都有廣泛的運用。
在逆向工程領域，最重要的一個環節就是精確的獲取產品的外形數據，然而對于外形多樣，結構復雜的產品很難通過傳統的測量手段對其進行準確的測量。三維掃描儀可以快捷的掃描獲取產品的外形數據，設計人員可以根據獲取的數據進行逆向設計，曲面重構從而設計加工出一款新的產品。有些產品加工出來后，需要對加工出來的產品進行逆向檢測，以確定產品是否符合設計要求。通過檢測軟件對掃描的數據與原始的3D圖檔進行對比分析，可以直觀的檢測復雜外形產品的形位誤差，以便及時的對產品進行修改，提高產品質量。
三維掃描儀與其他常見的測量儀器相比，具有尺寸小，重量輕，攜帶方便，適用范圍廣，操作簡單，測量精度高，抗干擾能力強，維護方便等特點。特別是在工業逆向設計，測量精度要求很高等行業有廣泛的運用，是逆向工程，掃描，逆向檢測最得力的助手！
三維掃描儀工作原理
結構光三維視覺是基于光學三角法測量原理。光學投射器將一定模式的結構光投射到物體表面，在表面上形成由被測物體表面形狀所調制的光條三維形狀。該三維圖像由處于另一位置的攝像機探測，從而獲得光條二維畸變圖像。光條的畸變程度取決于光學投射器與攝像機之間的相對位置和物體表面形廓(高度)。直觀上，沿光條顯示出的位移(或偏移)與物體表面高度成比例，扭結表示了平面的變化，不連續顯示了表面的物理間隙。當光學投射器與攝像機之間的相對位置一定時，由畸變的二維光條圖像坐標便可重現物體表面的三維形廓。由光學投射器、攝像機和計算機系統即構成了結構光三維掃描儀系統。
白光掃描儀技術參數
機器名稱
白光三維掃描儀
機器型號
JD-Scan-A2
生產時間
2013款
掃描方式
第三代白光
掃描系統
JDScan10.3
最大測量范圍
10mm~2000mm
單幅掃描范圍
50mm~600mm
單幅掃描精度
0.02-0.03mm
整體掃描精度
500mm<0.04(mm)
掃描速度
≤3S（25幀）
拼接方式
標志點智能拼接
傳感器
130萬像素（工業級）
光柵放射器
白光高清LED光源
鏡頭數量
2組（日本）
機器工作臺
云臺
機器工作架
重型支架
旋轉轉臺
贈送
慮光鏡
無
配合攝影測量
支持
標志點
2萬個
質保
1年
培訓服務
工程師上門
輸出文件格式
ASC,IGS,STL
計算機系統
XP/Win7/32位/64位
逆向工程工作流程
產品優勢
1. 采用國際最先進的結構光技術,達到國內外最新產品的技術水平，與傳統的格雷碼相移/外插式重建方法相比，測量精度更高，單次測量幅面更大（從50mm到2米）、抗干擾能力超強。
2. 強大的全自主軟件系統，掌握核心的精度校正技術，所有程序代碼都有研發團隊進行編寫，可完全滿足客戶的制定要求。
3.簡潔的操作界面,全程一健式操作,不需第三方軟件進行處理,一機多用，單幅測量幅面從50mm到2米，系統綜合了大中小三種規格測量系統，可測量大至汽車車身小到硬幣大小的物體, 測量物體規格不限。
4.系統配備強大后處理功能，配備先進的積累誤差消除和點云精簡模塊,可以快速完成多幅點云的處理，點云數據量小而細節不喪失，拼接絕無錯層,可以與工業攝影測量系統配合使用，能完成超大物體的測量,滿足逆向設計和產品在線質量檢測的不同需求。
6.掃描速度快，能夠在3秒內完成單個幅面600mm到30mm的測量,獲取百萬個掃描點, 測量點數據非常規則，測量數據基本無雜點。
7. 采用熱光源光柵發射器,對測量環境要求低，可以在室內正常環境或者野外工作, 無需暗室,大多數產品不需要噴顯像劑。
8. 支持 ASC, IGES, OBJ, STL, VRML, DXF, MDL, SMF等數據格式, 可以與Pro/E, UG, Imageware, Geomagic , AutoCAD等多種設計軟件接口,長期升級和技術支持,以保證系統的長期升級更新和技術支持。
應用行業
1 交通工具制造業
l 鞋類造型設計： 鞋楦掃描 、鞋模設計、鞋底設計等
l 雕刻行業：平面雕刻、立體雕刻、家具木雕、石雕、玉雕等
l 廣告動畫:虛擬三維重建
l 醫學應用:牙齒掃描、器官美容、手術仿真
l 文物數字化應用
l 服裝設計行業
l 衛浴陶瓷業
l 教學應用行業
l 產品逆向工程
l 產品逆向檢測
l 汽車、航天航空、船舶工業、大型模具、鑄造件
l 大型文物、發電設備及工程機械
l 板料成形、焊接變形、風洞變形、溫度變形檢測等

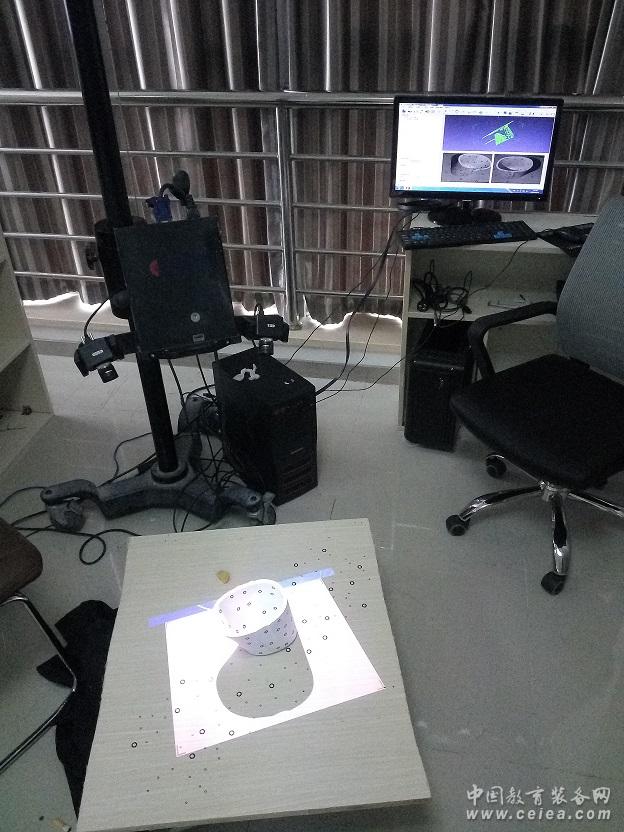

掃描案例
專利證書
