汽車實訓啟動系統示教板
|
 |
產品型號：WYHSX027
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-11-25
關 注 度：3562
生產企業：四川五月花精密機械有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

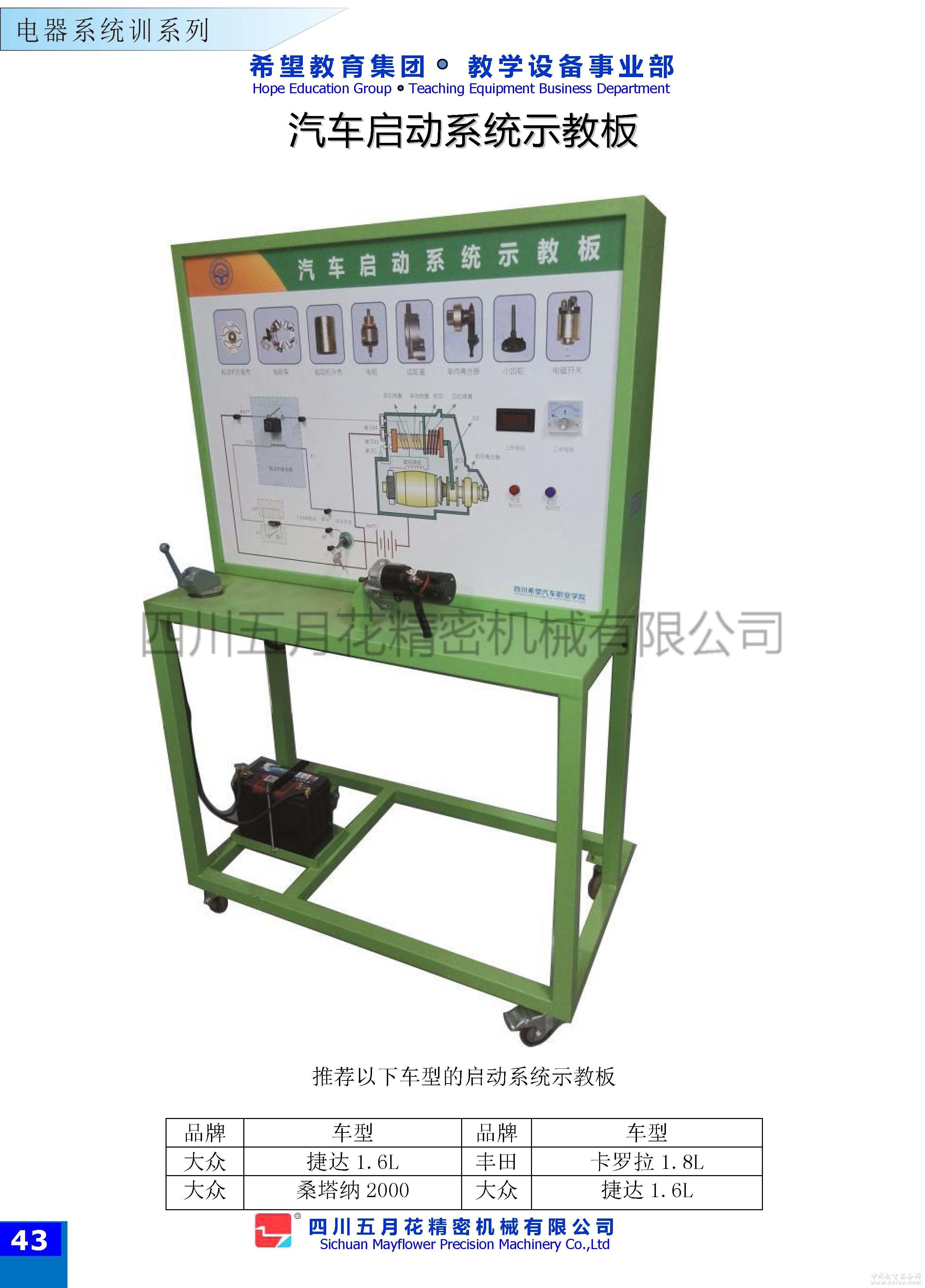

產品詳細介紹汽車啟動系統示教板
一、產品簡介
該設備采用大眾捷達1.6L汽車啟動系統實物為基礎，充分展示汽車啟動系統的組成結構和工作過程。適用于各類院校和培訓機構對汽車啟動系統理論和維修實訓的教學需要。
二、功能特點
1. 汽車啟動系統可運行
2. 操縱啟動開關，啟動馬達工作，可真實演示汽車啟動系統的工作過程。
3. 通過面板上的電流表、電壓表可觀察起動過程中啟動電流和蓄電池電壓的變化過程。
4. 示教板面板打印有永不褪色的彩色電路圖，學員可直觀對照電路圖和實物，認識和分析汽車啟動系統的工作原理。
5. 示教板面板上安裝有啟動機總成分解部件，可直觀認識啟動機的組成結構。
6. 示教板面板上安裝有檢測端子，可直接在面板上檢測汽車啟動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
7. 示教板底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
8. 配備無線智能化故障設置和考核系統，詳見故障設置說明
9. 可根據教學需求，定制其他車型的啟動系統示教板
三、技術參數
1. 外形尺寸：1600×700×1700mm(長×寬×高)
2. 外接電源：交流220V±10% 50Hz
3. 工作電壓：直流12V
4. 工作溫度：-40℃～+50℃
四、結構組成
檢測控制面板、點火開關、啟動機總成、啟動機總成分解部件、啟動繼電器、電壓表、電流表、蓄電池、電源總開關、無線智能故障設置和考核系統、移動臺架(帶自鎖腳輪裝置)
|
|
