产品详细介绍 高清采集卡已经成为现在行业采集卡选购的标准，随着现在视频技术的发展，标清早已经被淘汰，针对行业需求，北京同三维研发生产出的高清采集卡系列和和HDMI采集卡系列以及4k系列在行业具有广泛的应用。下面为大家推荐的一款是同三维最新推出的二代采集卡，是根据一代采集卡进行的升级，升级后的高清采集卡性能更加优越，并且兼容性更高。
T620-2D二代 双路高清(DVI、HDMI、VGA、分量)高清采集卡Pro Capture Dual DVI 技术规格若干说明。此款采集卡支持多种信号源：支持DVI视频、VGA视频、Y/Pb/Pr视频、HDMI音视频、CVBS视频。并且能同时高清进行采集，升级后的此款高清采集卡分辨率可达到2048*2048.

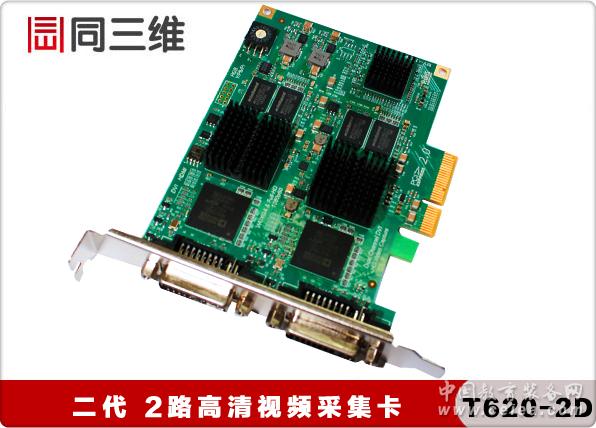

图示：升级后的二代高清采集卡-T620D
支持的操作系统
●Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
●Linux (基于 V4L2 的内核驱动源代码，须签订保密协议，支持 x86，x64 & ARM 架构)
支持的 APIs
●Windows
○DirectShow
○DirectKS
○Wave API/DirectSound/WASAPI
●Linux
○V4L2
○ALSA
支持的软件
●VLC VirtualDub OBS
●XSplit vMix
●VidBlaster
●Wirecast
●Microsoft Media Encoder
●Adobe Flash Media Encoder
●任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件
输入接口
●2x DVI-I
○DVI 1.0
○HDMI 1.4a (通过转接线)
○VGA (通过 DVI 转 VGA 转换头)
○分量信号 (通过转接线)
输出接口:
●CIe Gen2 x4
输入特性
●在当前所选接口无信号输入时自动扫描视频输入源
●可手动选择视频输入源
●当视频输入源变化时，自动选择相关联或内嵌的音频
●可手动选择音频输入源
●支持选择视频输入源的十字交叉设备
● 输入视频最高支持 2048x2048 分辨率
VGA 和分量信号相关的特性
●12-bit ADC
●支持 RGB 和 YCbCr (YUV) 的色彩空间 支持分离同步、复合同步、绿嵌入同步 (SOG)、亮度嵌入同步 (SOY)
●支持 DMT/CEA/CVT/GTF 视频时序
●对输入信号 1:1 采样时，最高像素率可达 165MHz
●对像素率超过 165MHz 的输入信号，自动使用水平子采样的方式 (可能会损失画面质量，并 不推荐)
●自动检测 RGB & YCbCr 的色彩空间 自动或手动调节采样相位
●自动水平对齐 支持自定义的视频时序
●支持 CVT/GTF 时序标准的自定义视频分辨率
HDMI 信号相关的特性
●225MHz HDMI 接收器
●自适应 HDMI 均衡器，HDMI 传输距离最长可达 30 米 支持自定义的 EDID
●支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息 支持全比色法
●支持 8/10/12-bit 色彩深度
●支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 的色彩采样
●支持 8 通道的 IES60958/IEC61937 标准的音频流
●支持提取音频格式信息和通道状态数据
●支持提取视频时序信息
●支持提取 3D 格式信息
●支持提取 Sony/Canon DSLR 的时间码
输出格式
●输出信号分辨率最高可支持 2048x2048 像素
●输出帧率最高可支持 120fps (实际输出帧率可能会受限于 PCIe 带宽，对于更高的画面分辨率，即
●1280x1024 以上分辨率，实际输出帧率可能会受限于板载视频处理硬件的像素时脉，即 1920x1080 分辨率可达到的最大的帧率约为 80fps)
●支持 4:2:0 8-bit 输出格式: NV12、I420、YV12 支持 4:2:2 8-bit 输出格式: YUY2、YUYV、UYVY
●支持 4:4:4 8-bit 输出格式: V308、IYU2、V408、 支持 4:4:4 10-bit 输出格式: V410、Y410
●可通过 Pro Capture SDK (基于 DirectKS 的版本) 支持更多的输出格式
视频处理功能
●使用两条视频处理流水线，每条流水线的处理带宽可达 180M 像素/s
●完全达到 10-bit 视频处理 视频剪裁
●视频缩放
●视频去隔行
○两场行交错
○两场混合
○仅顶场
○仅底场
●视频宽高比变换
○自动或手动选择输入视频宽高比
○自动或手动选择输出视频宽高比
○三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
●视频色彩空间转换
○自动或手动选择输入色彩空间和量化范围
○自动或手动选择输出色彩空间、量化范围和饱和度范围
○支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间 支持有限或完整的量化范围
○支持有限、完整和扩充色域的饱和范围
●视频帧率变换
●视频 OSD 合成
○支持 PNG 格式 OSD 画面 (最大画幅为 2048x2048)
○通过 SDK 支持动态加载 RGBA OSD 画面
一机多卡
●支持同一个系统中安装多片卡
●板载拨码开关，从 0 到 F，提供 16 个编号，用于对卡进行编号
●当拨码开关设定 1 时，系统硬件设备树中将显示：“01：Pro Capture AIO”，以此类推
●在用户软件中显示的视频音频设备也将包含卡的编号
多路输出流
●对于任一路输入信号可输出任意路输出流 可以对每一路输出流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、色彩调节、OSD 等属性。
支持超低延迟
●64 行视频延迟
●通过 SDK 实现部分完成通知模式
时间戳和 A/V 同步
●基于硬件实现的 100ns 高分辨率时钟
●音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳 硬件时钟可跨卡同步 (通过 SDK 实现)
视频输出 SG-DMA
●在 PCIe 2.x 的系统中每路 DMA 带宽可达约 700MB/s
●在 PCIe 1.x 的系统中每路 DMA 带宽可达约 400MB/s
●支持自动检测 Intel GPU 块状图像表面
●支持 AMD GPU 的 DirectGMA
●支持 Nvidia GPU 的 GPUDirect
SDK
●Pro Capture SDK for DirectShow 为开发者提供了快速的整合采集卡扩展特性的途径 (Windows)
●Pro Capture SDK for DirectKS 可以为开发者提供最大的灵活性和最高的性能 (Windows)
Windows 驱动程序自定义修改
●所有的选项都可以通过注册表进行三级的管理：所有设备，特定型号和特定设备
●视频、音频、十字交叉过滤器名称可通过注册表定制
固件升级
●在同一系统中的多片卡可以同时升级 无需关闭电源即可完成卡的升级 (在大多数情况下，无需重启系统)
LED 指示灯
●LED 灯的状态显示了每一路的工作状态: 空闲，输入信号已锁定，内存错误或 FPGA 配置错误
尺寸
●全高 PCIe x4 扩展卡
●115.9mm x 91.29mm (不含 PCIe 挡板)
配件
●2 个 DVI 转 VGA 转接器
●2 个 DVI-I 转 HDMI + 分量信号 转接线缆
功耗
●12V 电源的最大电流: ~0.9 A 3.3V
●电源的最大电流: ~0.7 A
●最大功耗： ~13 W
工作环境
●操作温度：0 到 40 摄氏度
● 保存温度：–20 到 70 摄氏度
●相对湿度：5% 到 90% (非冷凝状态)
同三维高清采集卡具有高稳定性、多功能、兼容性广等特点。是专为视频会议、远程监控、网络教学、视频直播、大屏幕显示、医疗系统、军事雷达等高清流媒体领域推出的高清采集卡。采用高清接口——HDMI、分量等实时采集各种相应的视频信号源，支持480p、720p, 1080i、和1080p等高清分辨率，兼容各种视频操作编辑件,使整个多媒体系统画质高、成本低、功耗低、性能稳定、功能全面等优势。
|
|
