产品型号：JGHK-A1型
产品代码：
产品价格：
折 扣 率： 0
最后更新：2017-02-24
关 注 度：5926
生产企业：北京京工科业科教设备有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍产品特点
1. 仿真度高 贴近企业、行业生产，装置可模拟真实数控冲床加工零件；实训过程依据工业现场典型工作场景设置，将实训过程与工作过程对接，将理论知识融合到实际操作中去，贴近工业现场实际操作。
2. 实操性强 依据加工制造类中等职业学校专业教学标准中的课程设置要求，结合相关国家职业标准和行业标准要求设置各种实际工作任务，以职业实践活动为主线，真正提高学生的动手技能和就业能力。
3. 模块化设计 设备将机械装配和电气控制系统有效融合，由多种机电部件组成，可完成机电设备安装与维护、电气设计与线路连接、PLC和触摸屏程序编写、机电联调、装配精度检测等典型工作任务，满足实训教学、工程培训及职业竞赛的需要，方便设备的升级和扩展。
三、 技术性能
1. 输入电源：三相四线（或三相五线） ～380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃） 海拔＜4000m
3. 装置容量：＜2.0kVA
4. 外形尺寸：1400mm×700mm×1415mm（实训台）
700mm×600mm×1800mm（电气控制柜）
900mm×700mm×1500mm（操作台）
560mm×600mm×1020mm（电脑桌）
5. 安全保护：具有电流型漏电保护，安全符合国家标准。
四、 系统组成与功能
本装置主要功能是根据要求完成对被加工物料的自动上下料及多模具精确冷冲压过程；首先通过电气控制柜中的触摸屏、PLC、传感器等控制两伺服电机的旋转来控制二维送料部件（十字滑台）运动，二维送料部件（十字滑台）与自动上下料机构（仓库）配合实现被加工物料（铝板）的自动上料、自动送料、自动定位和自动下料功能；其次根据加工要求通过步进电机的转动完成转塔部件中多形状冲压模具的更换动作，并通过气动定位系统对转塔进行精确定位；最后利用冲压系统以及冷冲压模具的联合动作对物料进行精密冲压。

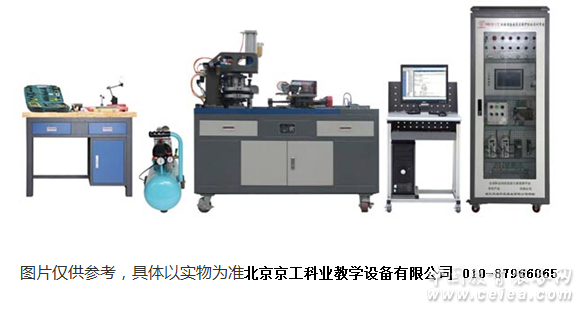

本实训装置主要由实训台、电气控制柜（包括电源控制模块、可编程控制器模块、变频器模块、触摸屏模块、步进电机驱动模块、伺服电机驱动模块、电气扩展模块等）、动力源（包括交流减速电机、步进电机、交流伺服电机等）、机械传动机构、二维送料部件（十字滑台）、自动上下料机构（仓库）、转塔部件、模具、自动冲压机构、操作台、装配及检测工具、视频教学软件、3D仿真教学软件、型材电脑桌等组成。
1.实训台：采用铁质双层亚光密纹喷塑结构，包括控制区域和机械装调区域两部分。控制区域主要由控制面板、电源转换接口、控制按钮等组成；机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构。
2.电气控制柜：采用铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到内部元件。结构共分为三层，最上层为电网电压指示、各部件二位旋钮开关及运行指示；第二层为昆仑同态触摸屏单元以及电源输出单元；最下层为网孔实训区域，包括PLC控制器、电气扩展单元、伺服电机控制器、步进电机控制器、变频器、执行部件接线端子等。
3.机械传动机构：由多种机械传动机构组成，可完成链传动、带传动、丝杆传动等机械典型传动机构的装配工艺及精度检测实训。
4.二维送料部件（十字滑台）：由底板、中滑板、滚珠丝杠副、直线导轨副、气动夹手、气动推料装置等组成，可完成滚珠丝杠副、直线导轨副、气动夹手等的装配工艺及精度检测实训。
5.自动上下料机构（仓库）：起到存放物料、上下搬运物料等功能，使毛坯料和工件分开，可完成自动上下料机构（仓库）的装配工艺及精度检测实训。
6.转塔部件：带动模具旋转，实现模具更换，主要由上、下模盘两部分组成，可完成上模盘、下模盘及上下模盘之间的装配工艺及精度检测实训。
7.模具：采用真实数控模具，实现对工件的冲压，含方孔模、圆孔模、腰孔模3种模具，另包括模具校棒1套。
8.自动冲压机构：通过气液增压缸动作完成对模具的冲压过程。
9.操作台：铁质双层亚光密纹喷塑结构，底脚外形尺寸为70mm×50mm×800mm，材料厚度2mm，台面由实木平板（外形尺寸为900mm×700mm×40mm）、橡胶垫等组成。操作台设有两个抽屉（带锁）分别用于放置工具及资料，抽屉下方分两层隔层设计，可放置零部件、配件等。
10.图纸悬挂架：图纸悬挂架固定在操作台上，外形尺寸为900mm×150mm×700mm，采用框架式结构，结构紧凑、牢固、美观大方，既可起操作时的防护作用，又可挂置工、量具及图纸，带有托盘可放置小型零部件。
11.装配及检测工具：配置常用的装配工具和检测工具，通过工量具的使用，掌握工量具操作规范。
五、 基本配置
|
|
