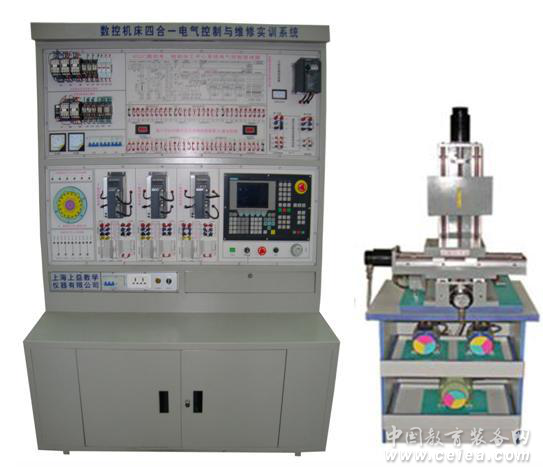

产品详细介绍HK-06A型数控机床四合一电器控制与维修实训台
“HK-06A型数控机床四合一维修实训系统”是按照职业教育的教学和实训要求而研制的。它适合各职业院校的机电技术与应用、电气技术应用、数控、数控机床调试与维修等专业教学与技能实训，也适合职业培训学校、职教中心、鉴定站/所数控维修技能鉴定考核。
一、产品特点
系统由实训台和双轴十字工作台组成，具有数控车床、车削中心、数控铣床、加工中心等数控机床的电气安装调试、参数设置、PLC编程、故障诊断与维修、数控编程操作等功能。不同机床的切换通过装载西门子提供的软件或通过PLC编程实现。
配有西门子“SINUMERIK 802C base line”数控系统，采用开放式结构，将一台数控车床的电控系统在实训台上进行分解展示；�？榛杓�，将数控系统的接口信号在各�？槊姘迳险箍藕趴刹饬�。
具有数控车床故障诊断维修考核功能�？己讼低巢捎弥悄芸己说姆绞�，并具有联网的功能；故障可通过计算机设置，也可在智能考核终端上设置；学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除。
双轴十字工作台可作为运动对象，可直观展现机床的运动过程。
二、技术性能
输入电源：单相三线～220V±10% 50Hz
装置容量：＜2kVA
重 量：300kg
实训台外形尺寸：1360mm×600mm×1700mm
工作台面积：280mm×160mm
工作台行程：220mm×160mm×180mm
三、基本配置及功能
实训台由控制屏和实训桌组成�？刂破廖仕阊枪饷芪婆缢芙峁梗林拭姘�；实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。
电源部分采用单相220V交流电源供电，漏电�；て骺刂谱艿缭矗刂破恋墓┑缬稍砍卓睾推敉？乜刂啤５缪贡砑嗫氐缤缪�，电流表监控设备工作总电流，并设有指示灯指示和保险丝�；�；
主轴电机变频控制，由变频器进行无级调速，并设计有主轴编码器用于速度反��；
双轴十字工作台底座为铸件，台身由铝合金材料加工而成，结构轻巧美观。工作台由交流伺服电机驱动，并通过滚珠丝杠、直线导轨进行传动；设计有电控绘图装置，描绘运动轨迹。
十字工作台的X、Y轴方向上设计有正负限位、参考点等开关；Y轴方向上装有光栅尺，可构成全闭环控制系统。
智能考核系统由智能考核终端和智能考核上位机软件组成。智能考核终端由240×128点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成，可单机进行日历和时钟设置、考核时间设置、密码设置、故障设置，具有已设故和排故信息掉电不丢失、误排信息记录、考核时间倒计时显示、剩余考核时间报警提示等功能。
智能考核上位机软件具有试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。
四、实训项目
电气控制电路设计与分析
数控各单元连接与控制
数控系统参数设置与调试
输入输出接口原理实训
交流伺服驱动系统调试与应用
主轴变频器原理与应用
电动刀架的接线与换刀控制
数控系统的数据备份与通讯
PLC编程及应用
故障诊断与维修
加工中心刀具库应用
丝杠螺距、传送比等参数设置
机床参考点设置
数控机床编程操作
