产品型号：HP7103S
产品代码：
产品价格：
折 扣 率： 0
最后更新：2017-04-19
关 注 度：2837
生产企业：无锡普丰教学仪器有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

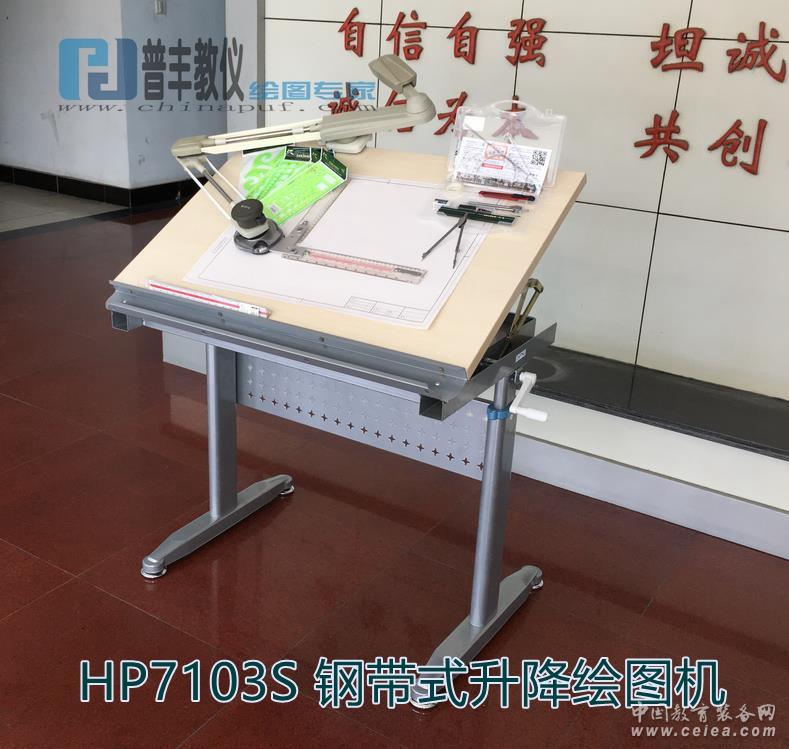

产品详细介绍 全新专业钢带式绘图机，便于携带，配置有钢带式绘图套尺，专业、灵活、轻便的绘图操作，比普通绘图作业提高200%的效率。是手工制图行业培训、考试和日常作业与工程制图绘图的最佳绘图工具。
技术参数
型号 MODEL HP-7103S
图板尺寸 A1 90*60 A1
平行精度 3/10000 mm
桌机头旋转角度 360°（每15°自动定位 ）
最小读书 10′
比例尺 1套直尺，2种比例
可配桌机架 MC-8
图板可倾角度 S 0-80°
桌面升降高度可调节 760～1050mm
(L×W×H)：900×660×760～1050mm
1、整体钢架结构：
采用支、右支架全钢结构（40×90×1.5mm椭圆钢矩）,可升降，配置的绘图桌面板采用厚度2.5cmE1环保三聚氰胺板桌面基板（桌面尺寸900×600mm）；含笔槽及储物桌斗等结构；
2、绘图桌面板（可倾角调节0-80°）
绘图桌面板左、右双侧背部采用“惠普”绘图专用直杆倾角调节铰链，经久耐用，保证桌面平整、同步控制调节倾斜度调节0-80°；桌面板下端笔槽内可以放置铅笔、橡皮等小文具物品，笔槽边高出桌面折边可挡住1、2号绘图板或者丁字尺等物品，笔槽二端采用圆弧安全角处理；
3、高度可升降调760～1050mm
绘图桌面板可通过手摇升降器，调节高度760～1050mm，满足不同绘图作业高度的需要。
4、二处储物空间
桌面板靠身边配置有笔槽，桌面板背后部配置有钢制储物厢，可以放置书包、文具等；
5、稳定性调节脚
桌支架落地横杆为冲压拉伸弧状结构，实用美观大方；底部采用塑胶木调整螺丝，防滑、防噪音和便于调节水平等功能，保证整体结构的坚固、稳定；
主材规格及表面处理：
1、采用椭圆管支架腿结构（外管40×90×1.5mm内管30×70×1.2mm），箱体柜体采用厚度0.8mm钢板，笔槽采用1.0mm的钢板；
2、所有结构或者部件钢材均为国标产品，所有焊接部位必须采用二氧化碳保护焊接工艺，满焊，焊点牢固、平滑、美观，无气泡、毛刺和漏焊、假焊现象，具备耐磨抗刮花性能；全部采用静电均匀喷塑（颜色为淡浅灰色），喷塑前应进行完整的除油、除锈、酸洗磷化处理，工艺符合GB6807-86、GB1720-79(89)、GB/T1732-93、GB1743-79、GB1763-79(89)、HG/T 2006-2006等附着力、光泽、化学、冲击相关标准，确保不出现喷塑剥落、反锈现象。
3、桌面基材采用满足国优E1级三聚氰胺桌面板（厚度25mm，如没有特殊要求以标配浅灰色或者枫木色按批次随机供应），采用环保型胶合剂高频热压一次成型，握钉力强，不易膨胀，不易变形，牢固耐用。采用1.5mm以上优质PVC加进口热溶胶全自动机械封边机封边，边沿整齐平滑，层纹清楚。 |
|
