產品詳細介紹CMU300綜合測試儀
誠峻信電子儀器有限公司 總公司
聯系人：曾先生13929260731 /張小姐:18122924682
QQ：17664473
淘寶網：yan0214900
E-mial：tosstar118@163.com
直線：0769-82168709
傳真：0769-82076259
http://www.hongxin118.cn
本公司長期 回收 供應 租賃:
示波器 網絡分析儀 綜合測試儀 頻譜分析儀 信號發生器 噪聲系數分析儀 音頻分析儀 數字萬用表 程控電源 功率計 頻率計 阻抗分析儀 視頻分析 儀 函數信號發生器 LCR電子測試儀 電子負載 萬用表校準儀 示波器校準 儀 高壓機 數據采集器 接收/發射機 測量接收機 電纜/天線分析儀 調制度分析儀 藍牙綜測儀 GPIB卡等

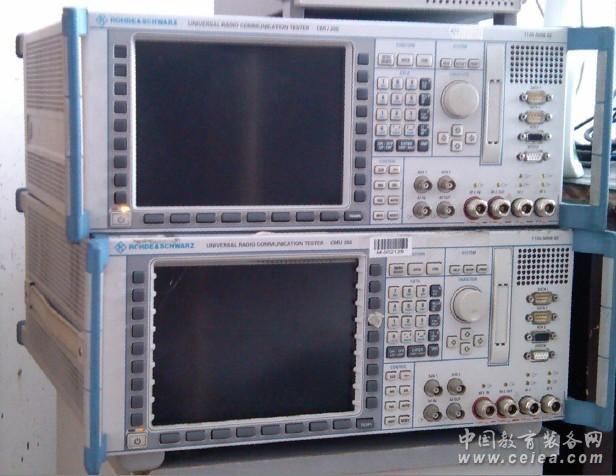

CMU300通用無線通信測試儀是新一代針對基站RF接口測試緊湊的解決方案。符合各個標準化機構所制定的規范。尤其適合發射機和接收機的測試。
R&S CMU300通用無線通信測試儀所有的亮點都說明了它是一款現代化的測試儀。最大的測試精度與速度結合，使其具備極高的可靠性和可重復性。CMU300適用于基站測試的所有應用，如研發、生產、系統測試、安裝與維護。無疑，它是一款品質極高的全能平臺。
CMU300通用無線通信測試儀緊跟現代數字無線通信技術每一步發展。支持GSM、GPRS、EDGE和WCDMA技術。
功能特點
頻率范圍：10MHz～2.7GHz
模塊化設計
靈活的RF輸入/輸出結構
頻譜分析功能
一臺儀表即可測量第一代、第二代和第三代基站
手動操作或IEC/IEEE總線控制
高分辨率TFT彩色顯示屏
實時自動溫度校正
低功率消耗
低熱量損耗
最優化的冷卻系統提高了產品的可靠
機箱高度4U
靈活的結構使其適應多種測試環境
GSM/GPRS/EDGE測試功能
在無信令模式，儀表由相互獨立的GSM/EDGE發生器和分析儀組成。一旦RF信號進入測試輸入端，開始由獨立的外部觸發信號或信令序列測量。此模式對于少信令或無信令狀態測量RF帶寬和調制是非常理想的。
信令模式下，CMU300與基站同步運行，首要的是BER測試與實時信號發射。這種模式下十分適合TRX調制或完整的基站測試的最終測試。在很多應用中，儀表可以通過基站的導航信道（BCCH）被同步。也可能通過幀時鐘觸發CMU300。
GMSK/8PSK 發射機測量
信令與無信令模式：
功率/功率斜波（power ramp）
調制分析
頻譜測量
信令模式下還可以做以下測量：
可選幀內時隙測量
CCH信息分析
SACCH信息分析
測量功率斜波直到4個連續脈沖
快速測量每幀8個脈沖的平均功率，僅用5秒
GSM/GPRS/EDGE接收機測量
在此方面正是R&S CMU300的實力體現。對于實時狀態下，發生和分析不同信道的性能測試首要問題是連續比特誤碼率（BER）測試和自動查詢靈敏度限制。CMU300支持多種測試路徑（PN 發生器/DUT/BER）。由于大多數信道被測量，測試路徑可以通過基站內部閉環或Abis接口發送。CMU300本身可作為一個RF環路。比特誤碼率（BER）測量可以通過以下業務信道執行：
GSM：TCH/FS，TCH/HS，TCH/EFS，TCH/F14.4，TCH/F9.6，TCH/F4.8，TCH/H4.8，TCH/H2.4
GPRS：PDTCH-CS1，PDTCH-CS2，PDTCH-CS3，PDTCH-CS4
ECSD：E-TCH/F43.2 NT
EGPRS ：PDTCH-MCS1~PDTCH-MCS9
RACH信令信道也可以測試。針對一致性測試，CMU300提供如下一些已通過PSR數據調制（選件 CMU－K38）上行信令信道。
FACCH/F
SACCH
SDCCH/4，SDCCH/8
對于BTS或它的控制器，PSR數據必須被評測。CMU300特別適合測量較為忙碌的基站的性能測試。
WCDMA測試功能
3GPP FDD接收機測量
對于WCDMA基站接收機測試，CMU300可以配置一個RF發生器(3GPP FDD，版本99)。儀表能夠從12.2kbps~2048kbps范圍內按規范3GPP TS 25.141在所有參考測試信道實時發生。
測試數據序列支持從PN9到PN16。CMU300可以通過基站的傳輸時間間隔(TTI)信號被觸發。此外，它可以使被測數據放入如下的物理信道：15kbps，30kbps，60kbps，120kbps，480kbps，1×960kbps，2×960kbps，3×960kbps，4×960kbps，5×960kbps，6×960kbps
3GPP FDD發射機測量
適應最新無信令模式基于 WCDMA規范3GPP TS 25.141的發射機測量。應用此解決方案，可獲得高的精度和測試速度。CMU300 基于DL測試模型，包括規范所定義的CPICH信道。
功率測量
－功率計（寬頻率范圍，可選頻率）
－CDP
調制分析
－誤差矢量振幅EVM（Error Vector Magnitude）、振幅誤差（Magnitude error）、相位誤差（Phase error）
－載頻誤差
－I/Q 偏移
－I/Q 不平衡
－波形質量
－峰值碼域誤差PCDEP（Peak code domain error power）
頻譜測量 （頻帶內）
－鄰道泄漏功率ACLR（Adjacent channel leakage power）
－占用帶寬OBW（Occupied bandwidth）
－頻譜輻射屏蔽SEM （Spectrum emission mask）
信令模式下，cmu300與基站同步運行，首要的是ber測試與實時信號發射。這種模式下十分適合trx調制或完整的基站測試的最終測試。在很多應用中，儀表可以通過基站的導航信道被同步。也可能通過幀時鐘觸發cmu300。
gmsk/8psk 發射機測量信令與無信令模式：功率/功率斜波（poer ramp）調制分析頻譜測量信令模式下還可以做以下測量：可選幀內時隙測量cch信息分析sacch信息分析測量功率斜波直到4個連續脈沖快速測量每幀8個脈沖的平均功率，僅用5秒gsm/gprs/edge接收機測量在此方面正是r&s cmu300的實力體現。對于實時狀態下，發生和分析不同信道的性能測試首要問題是連續比特誤碼率測試和自動查詢靈敏度限制。cmu300支持多種測試路徑（pn 發生器/dut/ber）。由于大多數信道被測量，測試路徑可以通過基站內部閉環或abis接口發送。cmu300本身可作為一個rf環路。比特誤碼率測量可以通過以下業務信道執行：gsm：tch/fs，tch/hs，tch/efs，tch/f14.4，tch/f9.6，tch/f4.8，tch/h4.8，tch/h2.4gprs：pdtchcs1，pdtchcs2，pdtchcs3，pdtchcs4ecsd：etch/f43.2 ntegprs ：pdtchmcs1~pdtchmcs9rach信令信道也可以測試。針對一致性測試，cmu300提供如下一些已通過psr數據調制（選件 cmu－k38）上行信令信道。 |
|
