产品型号：PT421A
产品代码：
产品价格：890
折 扣 率： 0
最后更新：2017-08-22
关 注 度：4208
生产企业：深圳市东方万和仪表有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

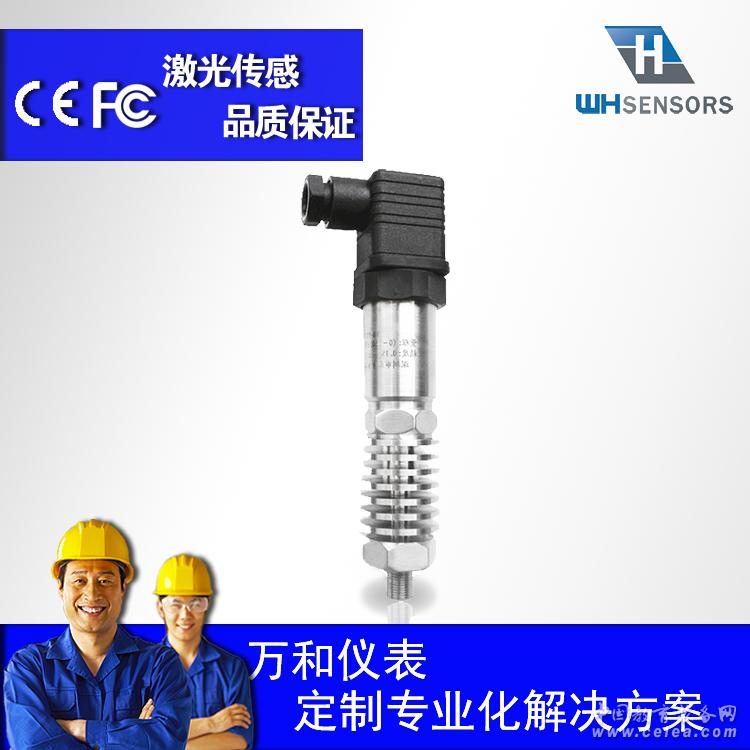

产品详细介绍PT421A型变送器采用进口耐高温敏感元件组装，并将线路及接头之间利用散热片等充分隔离，确保变送器可用于测量高温介质，并能保持变送器具有较高的测量精度和良好的稳定性。该产品广泛适用于电力、化工、石油、治金、建材、医药、酿酒和市政工程等行业。
PT421A系列压力变送器采用具有国际先进水平的硅压阻传感器，配合高精度散热材质，经严格的工艺过程装配而成，可耐高温高达350℃。充分发挥了传感器的技术优势，使PT421系列通用压力变送器具有优异的技术性能。它抗过载和抗冲击能力强、温度漂移小、稳定性高，具有很高的测量精度。PT421系列通用压力变送器选用的压力传感器，是一个内装固态压力敏感芯片的带不锈钢隔离膜片的全焊接不锈钢体。钢体内部灌注硅油。被测压力作用在膜片上并通过硅油传递到敏感芯片上。敏感芯片通过导线与变送器专用放大电路相连接。它利用半导体硅材料的压阻效应，实现压力与电信号的转换。由于敏感芯片上的惠斯登电桥输出的电信号与作用压力有着良好的线性关系，所以可以实现对压力的准确测量。
PT421A压力变送器主要特点
抗过载和抗冲击能力强，稳定性高：每年优于0.2%满量程；
抗干扰能力强：防水、防尘、防震、防爆、防腐；
适用性广：产品具有多种型号，多种过程连接形式，多种过程连接材料，可适合于测量中的各种场合；
安装简便：产品结构合理，体积小，重量轻，可直接任意位置安装。
PT421A压力变送器工作原理
变送器由传感器和信号处理电路组成，其中传感器感压面设有惠斯登电桥，当增加压力时，电桥各桥臂电阻值发生变化。通过信号处理电路，转换成电压变化，***终将其转换成标准(4～20)mA DC信号输出.
PT421A压力变送器技术参数
供电电压 12.5V～36V DC
输出信号 4mA～20mA（模拟，二线制）
测量范围 相对压力：0～60MPa ***小0～1kPa
压力：0～60MPa ***小0～20kPa
负相对压力-0.1MPa～1MPa
精 度 ①精度等级：0.1级、0.2级、0.5级
②温度影响：±0.15%FS/10℃
③稳定性：优于0.2%FS/年
④位置影响：安装位置不影响零点
允许温度 ①正常工作温度：-20℃～70℃
②膜片：-20℃～80℃
③贮存温度：-20℃～80℃
防护等级 IP65
与被测介质接触部分的材料
①过程连接件：不锈钢316L/ 304 /
1Gr18Ni9Ti
②密封件：氟橡胶/丁腈橡胶/全焊接密封
接线引出方式 可根据需要从任何一个出口引出，建议***小使用Φ7.5工业电缆作为引线，以便密封，引出接头为通用电缆接头M20×1.5，不引线一端用端盖封住。
调节范围 零点调节范围 ±5%满量程调节范围 ±20%
PT421高温压力变送器
•东方万和仪表PT421,PT421压力变送器,PT421型变送器选用进口高精度、高稳定性防腐芯片，PT421B压力变送器采用特殊装配结构，PT421采用特殊装配结构，PT421工业型压力变送器选用国际***公司高精度，高稳定性压力传感器组件，PT421型压力变 送器 经过高可靠性的放大电路及精密温度补偿，将被测介质的压力转换成4～20mA、0～5VDC， 0～10VDC及 1～5VDC等标准电信号，高质量的传感器、 精湛的封装技术以及完善的装配工艺确保了该产品的优异质量 和***佳性能。该产品有多种接口形式和多种引线方式， 能够***大限度的满足客户的需要，适用于各种测量控制设备的配套使用。
PT421压力变送器
•
•
PT421压力变送器
PT421系列压力变送器采用国际***公司先进的传感力敏芯片，配合高精度电子元件，经严格的工艺流程装配而成。本系列产品具有专用接线端子和屏蔽电缆，以及指针、 数字显示，安装、校验、维修方便。PT421压力变送器可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，是传统压力表及压力变送器的理想 升级换代产品，是工业自动化领域理想的压力测控仪表。
•
•
PT421压力变送器
应用场合：
•★ 液压及气动控制系统
★ 液位测量与控制
★ 石化、环保、空气压缩
★ 轻工、机械、冶金
★ 其它自动控制和检测系统
★ 工业过程检测与控制
PT421压力变送器
主要特点
1.抗过载和抗冲击能力强，稳定性高：每年优于0.2%满量程；
2.抗干扰能力强：防水、防尘、防震、防爆、防腐；
3.适用性广：产品具有多种型号，多种过程连接形式，多种过程连接材料，可适合于测量中的各种场合；
4.安装简便：产品结构合理，体积小，重量轻，可直接任意位置安装。
工作原理
变送器由传感器和信号处理电路组成，其中传感器感压面设有惠斯登电桥，当增加压力时，电桥各桥臂电阻值发生变化。通过信号处理电路，转换成电压变化，***终将其转换成标准(4～20)mA DC信号输出.
东方万和仪表PT421B,
PT421压力变送器
压力变送器,PT421B型变送器选用进口高精度、高稳定性防腐芯片，PT421B压力变送器采用特殊装配结构，限度地减小变送
技术参数：
•
•
PT421压力变送器
PT421压力变送器
•
