产品型号：SKC-03B
产品代码：
产品价格：
折 扣 率： 0
最后更新：2017-07-18
关 注 度：3247
生产企业：上海科潮科教设备有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍 数控车铣床综合实验考核实训台适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。

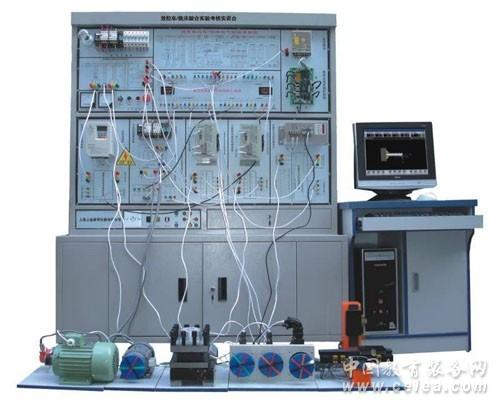

SKC-03B数控车-铣床综合实验考核实训台
适合技工学校机电类专业《电气设备维修》《数控设备维修》课程的实习，还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和实操。
一、产品组成部分
是由车床数控系统和铣床数控系统、机床电气控制接口板、主轴变频调速实验模块和三相电机与编码器组、全数字交流伺服驱动及伺服电机输入输出模块、步进驱动及步进电机输入输出模块、自动刀架控制模块、开关电源、三坐标限位演示器等组成。
二、实验台控制系统配置：
它由标准的PC硬件组成、DOS和XP操作平台、显示界面17’’纯平显示器、CPU2.8G、时尚粉烤机箱、内存256M、硬盘80G、超薄键盘、3D鼠标、52倍速CD－ROM等组成
三、实验台特点：
1、一台主机内置车床控制系统和铣床控制系统。可随时切换控制系统操作。
2、实验台X、Y轴采用步进驱动单元，Z轴采用伺服驱动单元
3、车床二维图形仿真演示；铣床三维线条图形演示。
四、可开设的实验实训考核项目
▲ 数控车床/铣床系统操作编程实验（图形同步演示）
▲ 数控车床/铣床系统控制主轴变频单元的调试运行与故障诊断实验
▲ 数控车床/铣床系统控制全数字交流伺服电机运行与故障诊断实验
▲ 数控车床/铣床电气控制设计与分析实验
▲ 数控车床/铣床系统控制步进电机运行与故障诊断实验
▲ 电动刀架控制原理实验及接线与故障诊断实验
▲ 数控车床系统控制机床螺纹加工实验
▲ 数控车床/铣床的冷却与照明及故障诊断实验
▲ 丝杆螺距误差补偿实验
▲ 数控车床/铣床系统脉冲当量设计控制实验（3轴任意设计）
▲ 数控车床/铣床故障设计排除考核28项
五、技术性能：
1、输入电源：三相四线制380V交流电源。
2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；
3、工作环境：温度-10℃–+40℃
4、整机功耗：＜3KW
5、考核柜尺寸：1370×600×1890mm
|
|
