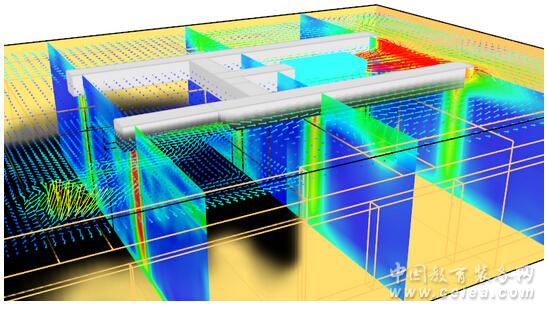

产品详细介绍PyroSim被用来创建火灾模拟，准确地预测火灾烟气流动、火灾温度和有毒有害气体浓度分布。软件以计算流体流动力学为理论依据，仿真模拟预测火灾中的烟气、CO等毒气的流动、火灾温度及烟气浓度的分布。该软件可模拟的火灾范围很广，包括日常的炉火、房间火灾以及电气设备引发的多种火灾。
PyroSim最大的特点是提供了三维图形化前处理功能,可视化编辑的效果,能够边编辑边查看所建模型,把用户从以前FDS 建模的枯燥复杂的命令行中解放了出来。在PyroSim里面不仅包括建模、边界条件设置、火源设置、燃烧材料设置和帮助等，还包括FDS/ smokeview 的调用以及计算结果后处理,用户可以直接在PyroSim中运行所建模型。
功能组成：
模型设置模块--分析网格，几何物体，形状、尺寸，各部分材料、质地等；
表面设置模块--表面特性绝缘、惰性，供排气，加热或冷却炉；
化学反应设置模块--化学组成，燃点、燃烧热值等；
设备设置模块--一些烟气和温度探测，喷淋等方面的设备的设置；
运行模拟模块--运行，并输出数据、图表、动画等.
PyroSim支持导入二维和三维的CAD 的DXF文件，在二维CAD 平面图的基础上，您可以精确绘制建筑模型，也可以通过平面拉伸来形成墙体.
菜单：
-公用菜单：包含文件管理、编辑、模型处理、设备、人员疏散、输出等菜单。
-常用工具菜单：包括仙剑文件、文件打开、保存、导入FDS文件、导出FDS文件、撤销与重做等按钮。
-图形操作菜单：包含使用线框图、使用实体图、显示组织结构、显示物体轮廓、使用柔和光线等按钮。
-图形显示操作菜单：包含楼层显示操作、定义楼层参数、背景的显示与隐藏、网格划分的显示与隐藏等。
-树形菜单窗口：显示在建模过程中所做的各项操作，可以通过在命令窗口中对各项构筑物进行快速编辑。
-图形窗口：包含3D视图窗口，2D视图窗口和记录视图。
具体操作：
-PyroSim提供的模型建立主要为建立网格、材料定义等过程，最终得到一个完整正确的消防模拟模型。
-PyroSim程序中能很方便地输入已知的材料燃烧反应。
-模拟一个由导热固体材料或燃料构成的表面时，必须对材料进行定义，说明此材料的热力学性质和热解属性。
-在网格条件下创建建筑物，包括墙壁、门、窗户等建筑物内的沙发桌椅等装饰物品。
-统计数据是设备系统的一个延伸。用户可以插入一个统计收集设备，它会输出关于在一个或多个网格中的一个特定量的最小值、最大值和平均值等数据。这些数据可以通过二维图标查看。
-在模拟中，可以使用激活事件命令来控制对象状态。
基础建模功能：
-输入反应和材料数据
-创建网格
-指定燃烧参数
-创建表面
-打造家具（障碍物）
-墙
-使用通风口定义火源和楼层
-添加一个开放的边界
-在墙上悬挂图片
-创建热电偶记录
-创建3D效果绘制的切片记录
-创建边界记录
-指定模拟属性
-保存并运行
-Somkeview查看结果
-查看事件历史结果
空气流动模型：
-创建网格
-创建进气表面
-创建微粒释放
-创建通风口
-创建开放（排气）通风口
-创建切片记录
-指定模拟属性
-保存模型
-运行仿真
-查看粒子运动
-查看切片数据
睿驰科技提供手册和中文版书籍。
|
|
