產品型號：KMH-1000
產品代碼：002
產品價格：100000
產品編碼：002
計量單位：臺
折 扣 率： 3
最后更新：2017-09-14
關 注 度：4149
生產企業：廣東科明環境儀器工業有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

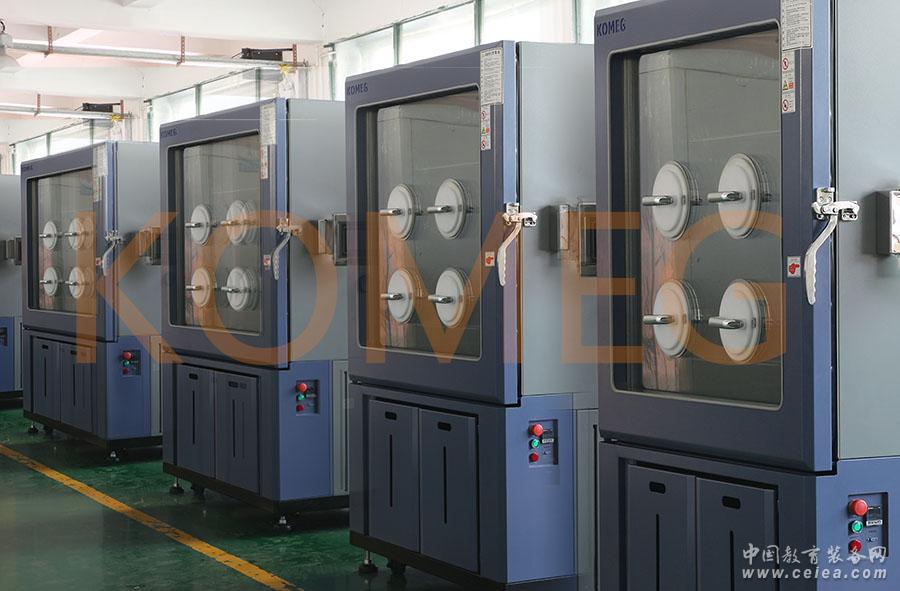

產品詳細介紹一、產品概述
本系列調溫調濕箱適用于工業產品的可靠性試驗，具有溫濕度控制精度和控制范圍寬的特點，性能指標符合GB5170.2.3.5.6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求。
二、適用范圍
適用于對電工、電子、機械以及其他產品、零部件、材料等進行高低溫、濕熱試驗，模擬溫濕度變化條件下對產品、零部件、材料等進行品質及可靠性測試。
三、產品特點
● GB-2423．1-89(IEC68-2-1)試驗A：低溫試驗方法。
● GB-2423．2-89(IEC68-2-2)試驗B：高溫試驗方法。
● GJB360．8-87(MIL-STD．202F)高溫壽命試驗。
● GJBl50．3(MIL-STD-810D)高溫試驗方法。
● GJBl50．4(MIL-STD-810D)低溫試驗方法。
● GB2423．3-93(IEC68-2-3)試驗Ca：恒定濕熱試驗方法。
● GB2423．4-93(IEC68-2—30)試驗Db：交變濕熱試驗方法。
● GJBl50．9-93(MIL-STD-810D)濕熱試驗方法。
1、節能降耗
采用氣液旁通模式調節制冷量，實現溫濕度的恒定。
2、操作簡便
※ 科明科技可程式KM-5166彩色LCD觸摸式控制器參組PID控制；
※ 實驗資料記錄、處理方式靈活。
3、可靠性高
※ 關鍵零部件均為進口配件，確保使用壽命和可靠性；
※ 高效的油分離器，確保壓縮機使用壽命；
四、主要技術指標
1、箱體
1.1工作室尺寸
W 1000 × H 1000 × D 1000 mm 內容積：約1m3
1.2外形尺寸
約 W 1260 × H 2035 × D 2015 mm
2、溫度
2.1溫度范圍
-40℃ ～ 150℃
2.2溫度偏差
±2.0℃
2.3溫度波動度
±0.5℃
2.4溫度均勻度
±2.0℃（空載）
2.5升降溫速率
+20℃ ↓ -40℃ 60分鐘以內(空載時環境溫度25℃)
+20℃ ↑ +100℃ 45分鐘以內(空載時環境溫度25℃)
3、濕度
3.1濕度控制范圍
20%R.H.～98%R.H
3.2溫濕度范圍
3.3濕度偏差
±3.0％RH（＞75％RH）
±5.0％RH（≤75％RH）
3.4濕度均勻度
±3.0％RH（空載）
3.5濕度波動度
±2.0％RH
以上規格在環境溫度+25℃時測量，溫濕度性能試是根據 IEC60068 -3標準的有關規定測量；傳感器放置在單元出風口處。
五、箱體結構
試驗箱采用整體結構形式，即試驗箱由三部分組成：保溫箱體、獨立的制冷機組、電器控制柜組成。
1、保溫箱體
※ 外壁材料：優質碳素鋼板，表面作靜電彩色噴塑處理；
※ 內壁材料：SUS304#霧面不銹鋼板；
※ 保溫材料：硬質聚氨脂泡沫保溫層+玻璃纖維。
2、大門
大門采用左開大門，在門框處加裝門框加熱絲以防在低溫情況下門框處凝露。
3、觀察窗
在大門上安裝一套460×560mm（寬×高）觀察窗，多層中空電熱鍍膜玻璃可以有效保溫，并防止結露。
4、穿線孔
在箱體左、右兩側中部直徑為φ50mm各一個，同時配有橡膠隔離塞和膠蓋。
5、照明裝置
11W/AC220V 1個安裝在視窗上。
6、冷凝水出水孔
配有工作室冷凝水和機組冷凝水排水孔。
7、樣品架
不銹鋼樣品架2層。
8、移動腳輪
4個（配腳杯）。
9、配電控制柜
總電源斷路器，超溫保護器。
10、補水系統
水泵提升自動供水。
六、空氣調節系統
1、控制方式
強制回圈通風，平衡調溫調濕法（BTHC）。
2、空氣調節裝置
※ 頂部安裝散流器，確保試驗箱內溫濕度均勻度達標。
※ 空調箱內安裝：長軸離心式回圈風機、蒸發器、加熱器、加濕器等。
3、加熱
優質鎳鉻合金絲電加熱器，無觸點控制方式（SRR）。
4、冷卻
紫銅管正弦波紋鋁翅片式空氣熱交換器（風冷）。
5、水路
加濕供水系統（僅濕熱型）
6、加濕（僅濕熱型）
※ 水盆加熱加濕方法
※ 不銹鋼鎧裝加熱器
※ 加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）
※ 水位控制裝置，加熱器防干燒裝置
7、制冷劑
采用環保型高溫級制冷劑：R404a。
8、制冷工藝
※ 全面實施氮氣保護焊接，雙級旋片泵抽真空，確保制冷系統內部清潔、可靠。
※ 壓縮機底部設計接水盤，冷凝水通過箱體后方排水管排至箱外。
七、控制系統
1、曲線記錄功能
Pt100型鉑電阻。
2、控制器
科明科技可程式KM-5166彩色LCD觸摸式控制器參組PID控制
3、畫面顯示功能
※ 溫濕度設定(SV)實際(PV)值直接顯示；
※ 可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示；
※ 程序編輯以及圖形曲線顯示；
※ 定點或程序動作狀態顯示；
※ 分辨率：800*480，7寸真彩顯示屏幕。
4、控制分辨率
溫度：+ 0.01℃；濕度：+ 0.1%；時間：1min 。
5、設定范圍
溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃)
6、運行方式
程式運行，恒定運行、預約開機。
7、設定方式
多點觸摸式輸入。
8、通訊接口
可連接計算機顯示曲線，數據采集，
可做為監控及遙控系統，
可做多臺機器同步控制。
9、Ｕ盤儲存卡
可插1G-8G 盤下載歷史曲線，歷史數據，可插拔。
10、資料記錄方式
具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記憶時間儲存90天歷史曲線，歷史數據（當采樣1min時）
11、斷電記憶功能
可設定斷電恢復模式為：熱起/冷起/停止。
12、預約開機功能
可隨意設定開機時間，打開電源后時間到機臺自動運行。
13、軟件使用環境
簡體中文Windows2000或簡體中文 Windows XP操作系統。
14、網絡連接
可通過專業軟件連接至以太網，通過網絡可以做遠程控制及遠程協助，也可以通過網絡采集試驗數據，可同時控制多臺機器。
15、附屬功能
（標準配置）
故障報警及原因、處理提示功能、斷電保護功能、上下限溫度保護功能、定時功能(自動啟動及自動停止運行)、自診斷功能。
八、電器控制系統
1、配電控制柜
※ 散熱風機；
※ 配電板；
※ 試樣試驗端子；
※ RS-485 物理界面；
※ 總電源漏電斷路器。
2、系統保護
3.1 制冷系統：
※ 壓縮機超壓；
※ 壓縮機電機過熱；
※ 壓縮機電機過流；
※ 冷凝風機過熱。
3.2 實驗箱
※ 可調式的超溫保護---超溫保護方式1；
※ 試驗空間溫度熔斷絲---超溫保護方式2；
※ 空氣調節通道極限超溫---超溫保護方式3；
※ 控制器設定超溫停機報警---超溫保護方式4；
※ 風機電機過熱。
3.3 其他
※ 總電源相序和缺相保護；
※ 漏電保護；
※ 超載及短路保護。
3、報警指示
當出現上述保護時，設備停止運行，并發出聲光報警，同時在儀表上顯示故障位置及其原因和解決辦法.
九、安裝使用條件
1、電源
※ AC380V±10%，50Hz±1Hz，三相四線制+保護接地；
※ 電源線接至機組控制箱空氣開關；
※ 裝機總功率～約15 KW；32A；
※ 電壓允許波動范圍：AC（1±10%）380V ；
※ 頻率允許波動范圍：（1±1%）50Hz；
※ 保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電；
※ 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立專門供本設備使用。
2、供水
※ 加濕用水：純水或去離子水最大消耗量：2.5L/h；
※ 使用RO逆滲透純水機時，自來水供水要求為：
水壓：0.2MPa；接管：DN10；流量：最大消耗量：2.5L/h。
3、環境溫濕度
5 ～ 35℃，濕度≤85%R.H；氣壓：86kPa～106kPa。
4、空氣品質
無高濃度粉塵及腐蝕性氣體。
5、安裝場地要求
※ 試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁不得小于1500mm。用戶須提供獨立的配電開關柜及加濕冷凝水排水溝，并負責設備外部的電源連接；
※ 地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵；
※ 附近沒有強電磁輻射源；
※ 設備附近備有排水地漏（距離制冷機組2米以內）；
※ 場地地面承重能力：不小于800kg/m2；
※ 設備周圍留有適當的維護空間。
6、接地
接地電阻小于4Ω，接地螺栓在箱體底座處。
7、排水
箱體排水孔在箱體底座處。
8、設備儲存環境要求
※ 設備不工作時，環境的溫度應保持0～45℃以內；
※當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰脹壞管道。
9、集中監控要求
用于遠端集中監控，需要另配置個人電腦（Windows 2000/XP作業系統、一個COM口和一個USB口）。
|
|
