产品型号：XX-SXT-CAN
产品代码：
产品价格：1
计量单位：套
折 扣 率： 0
最后更新：2017-09-28
关 注 度：3745
生产企业：滕州鑫翔汽车机械设备有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

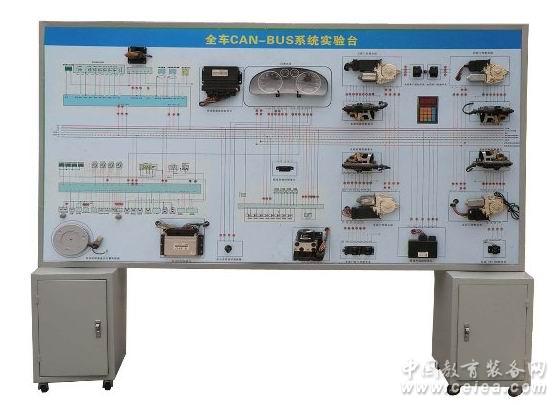

产品详细介绍型号：XX-SXT-CAN
一、组成结构：
1、全新帕萨特B5轿车的CAN-BUS舒适系统主要部件有后视镜、四个玻璃升降电机、四个门锁控制单元、主控开关、中控单元等。
2、仪表盘（内部包含车载网络系统的网关）。
3、在线数据测控PC节点1（含PC机以及能够测试CAN总线上所传输的数据和可以进行网络性能分析的软件）。
4、总线扩展功能CAN接口2（该接口连接“温控车窗节点”用于实训台 功能扩展）。
5、总线扩展功能CAN接口3（该接口连接“速控落锁节点”用于实训台 功能扩展）。
二、功能要求
1、充分展示大众汽车车身舒适系统CAN-BUS的工作原理。
2、可在线重复无损检测电路系统的各种参数。
3、可通过OBD-II端口对实验系统进行自诊断，即读取故障码、数据流等。
4、可通过键盘（单片机）对实验系统进行故障设置与排除。
5、可在线重复无损设置CAN总线控电路故障。
6、“高级PIE面板绘制汽车车载舒适系统CAN总控制图”通过面板准确无误的表达。
7、“舒适CAN总线控制系统”每一电路的在线实时工作状态均通过LED动态显示。
8、配备在线数据测控PC节点软件硬件设备，可实现以下两种功能：在线数据检测---该节点选用PC机作为基本硬件，并可连接CAN总线实训台，形成该总线的CAN节点之一。运行相应软件能够在线检测CAN总线中的报文，显示报文中数据帧的主要数据。如：能够在线检测CAN总线上各节点的ID，检测状态帧、控制帧等重要数据，在线数据控制---该节点同时具备控制数据发送，实验对指定CAN节点进行人为控制的功能。即能够通过人机交流，实验在线即时控制“实训台”上指定CAN节点按指令工作。
9、配备“总线扩展功能CAN接口1、CAN接口2”，实现以下两种功能：
A.如CAN接口1配备“温控节点”，操作自制控制系统的按键可设定不同的温度，当模拟的温度达到或超过设定的温度时，实训台的车窗电机会自动运转，（模拟车窗的升降）。
B.如CAN接口2配备“速控节点”，操作自制控制系统的按键可设定不同的速度，当模拟的速度达到或超过设定的速度时，实训台的门锁会自动关闭。
三、工艺要求
1、面板工艺和特点：测量面板采用加厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，高级PIE面板绘制的CAN数据传输网络系统电路图。学员可直观对照CAN数据传输网络系统实物，认识和分析控制系统的工作原理；
2、移动台架底座采用国标管材，无缝焊接。移动脚轮带锁定装置，方便移动和固定教学。金属表面采用高档金属漆喷涂，漆面坚固美观。
|
|
