产品型号：PCIEBPMC
产品代码：re4
产品价格：1000
产品编码：3456
计量单位：件
折 扣 率： 1
最后更新：2017-11-05
关 注 度：4720
生产企业：上海百速信息技术有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍PCIEBPMCX4转接板
PCIEBPMC PCIE2PMC PCIE转PMC,PMC适配卡，PCIE适配卡，
可将PMC卡安装于PCIEX4槽位内

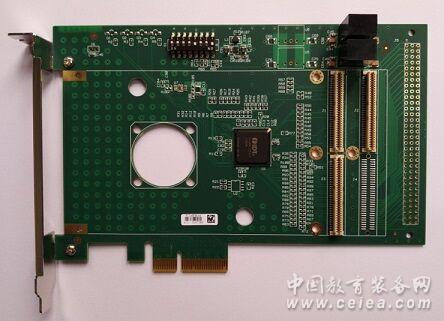

PCIEBPMCX4载板
PCIEBPMCX4载卡扩展了一个XMC槽位，可搭载一块PMC模块插在PC机上使用。PCIe金手指支持x4 PCIe，PCIEBPMCX4板载了PCIe to PCI桥片电路模块，实现PMC模块和PC机通信，通信带宽为x4 PCIe。 载卡的PMC接口具有较大的电源输出功率，可以直接供电给PMC模块。板载了一个选配风扇位置，可促进PMC模块散热。
PCIEBPMCX4载卡上PMC -P4 I/O信号通过标准DIN96接插件引出，板上设计了外部电源接口，可通过外部电源接口供电。
兼容规范：
— PCI Express Base Specification (Revision 1.1)
— PCI Express-to-PCI/PCI-X Bridge Specification (Revision 1.0)
— PCI-to-PCI Bridge Specification (Revision 1.2)
— PCI Local Bus Specification (Revision 3.0)
— PCI-X Addendum to PCI Local Bus Specification (Revision 2.0) (mode 1 only)
— PCI Bus Power Management Interface Specification (Revision 1.2)
PCIe半长卡，可搭载一块PMC子卡
PCIe接口支持x4 PCIe
XMC接口符合VITA 42.3标准，
PMC接口符合IEEE1386标准，支持32bit 66MHz PCI,PCIX总
PMC端VIO电压3.3V
支持INTA~INTD中断
PMC P4信号通过DIN96接插件引出
板载了一个风扇
免软件驱动安装
|
|
