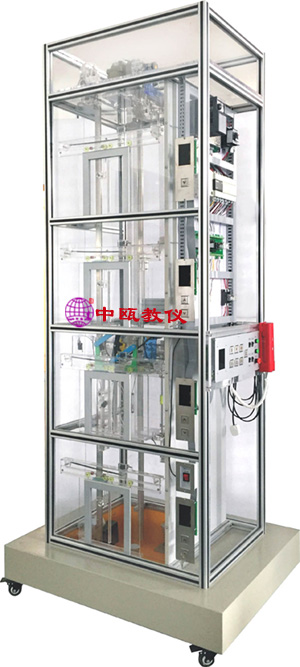

产品详细介绍SZJ-213型 单联四层透明消防仿真教学电梯
一、电梯产品概述：
SZJ-213型单联四层透明消防仿真教学电梯，是配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程而研制。适用于学校、部队、冶金矿山等企事业培训部门，加强对消防电梯的运用原理极端了解与电梯技能实训考核，培养出更多消防电梯专业人才的理想电梯教学设备。
二、电梯基本结构：
1、机房部分：包括曳引机、限速器、电磁制动器；
2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、 接线板等设备；
3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；
4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；
5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、轿厢内灯、轿厢风扇等。
三、电梯基本功能：
A. 超速安全保护系统：
B. 轿厢、对重用弹簧缓冲装置：
C. 门安全触板保护装置：
D. 上、下限位开关：
E、厅门自动闭合装置：
F、层门连锁开关：
G. 终端极限开关安全保护系统：
四、消防电梯功能及使用方法：
（一）消防电梯的功能：
根据国家规范，将消防电梯的功能设计为：消防电梯与客（或货）用电梯兼用的，当发生火灾时，受消防控制中心指令或首层消防队员专用操作按钮控制进入消防状态的情况下，应达到：
1、电梯如果正处于上行中，则立即在最近层停靠，不开门，然后返回首层站，并自动打开电梯门。
2、如果电梯处于下行中，立即关门返回首层站，并自动打开电梯门。
3、如果电梯已在首层，则立即打开电梯门进入消防员专用状态。
4、各楼层的叫梯按钮失去作用，召唤切除。
5、恢复轿厢内指令按钮功能，以便消防队员操作。
6、关门按钮无自保持功能。
五、主要技术参数：
1. 输入电压：AC 220±7% 50HZ
2. 外型尺寸：宽1000mm×深900mm×高2200mm
3. 层站形式：客梯(四层四站四门)
4. 控制方式：可编程控制器(PLC)调压调速调频(VVVF)集选控制
5. 结构形式：四层站
6. 可编程控制器（PLC）：
型 号：三菱FX3U-64MR-ES-A
输入电压：AC 220V 50HZ
输入输出点数：64点
输出方式：继电器输出
7. 变频调速器：
型 号：三菱FR-D720S-0.4
输入电压：AC 220V 60HZ
额定电流：2.5A
功 率：0.4KW
8. 曳引机：
速比：15 ：1
模数：1.5（蜗轮减速器）
9. 拖动电机：
型号：JW5622
电压：AC 220V 50HZ
功率：180W
转速：2800r/min
10、电梯外框材料：采用工业铝材;；
11、电梯底座材料：采用1.2mm厚冷轧板制作，焊接而成，采用静电喷塑美观大方；
12、电梯底部装有万向轮方便移动。
六、主要实训项目：
1、轿厢启动与停止、点动控制实训
2、轿厢平层控制实训
3、轿厢门开、关控制实训
4、终端限位保护装置实训
5、限速保护装置实训
6、信号指示系统实训
7、到站功能实训
8、轿厢照明控制实训
9、电梯控制系统实训
10、电梯控制编程实训
11、电梯程序运行与调试实训
12、20多种电梯常见故障实训考核
