產品型號： PMC5565
產品代碼：re4
產品價格：1000
產品編碼：3456
計量單位：件
折 扣 率： 1
最后更新：2017-12-14
關 注 度：5247
生產企業：上海百速信息技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹

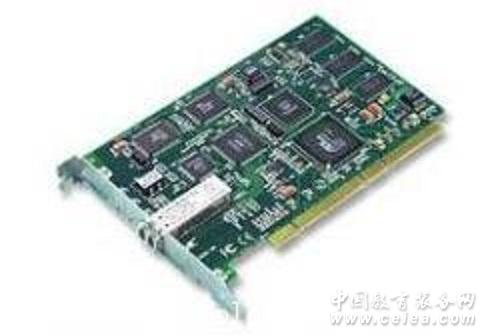

以下GE反射內存卡PCI5565是由上海百速信息技術有限公司提供的，如果您對GE反射內存卡PCI5565有意向或者想了解更多GE反射內存卡PCI5565的相關信息如：價格、型號、圖片，歡迎來電垂詢、洽談！
一、概述：
PCI總線 pmc總線 反射內存網 ·高速的、基于2.12G波特率的網絡 ·最大傳輸速率可達174Mbyte/S ·與操作系統和處理器無關
二、詳細說明：
PCI5565 PCI-5565 PMC5565 VMIC5565 反射內存 反射內存卡 GE反射內存
l 板載128Mbyte內存
l 網絡傳輸高速，實時，確定
l 高速光纖網絡波特率可達2.125G
l 低延遲率：節點間百納秒級延遲
l 數據可以在256個獨立系統（節點）間共享
l 與操作系統，處理器和總線方式無關
l 傳輸距離：多模最高300米，單模可達10公里
l 網絡中斷能力–點到點或廣播中斷
l 在PCI,PMC, CPCI及VME平臺間數據可自由進行交換
l 支持PCI64位66M傳輸，支持3.3或5V總線電平。
l 錯誤檢測功能
l 冗余傳輸模式
l 數據包長度為4到64BYTES
l 兩個獨立的DMA通道
l 支持DMA和PIO模式傳輸
l 節點間數據傳輸過程無需CPU參與，易于使用
l 支持WindowsNT,Windows2000,VxWorks和Linux等OS
PCI總線兼容
PCI-5565遵循PCI總線規范V2.2
原理介紹
反射內存網主要是由反射內存卡通過光纖連接而成的，網絡上的每臺計算機插入一塊。反射內存卡形成各個節點，而每個節點的網絡內存卡上的存儲器中都有網絡內存網上其它節點的共享數據拷貝。反射內存卡可以插在多種總線的主板上，如VME、PCI、CompactPCI、PMC接口等。每個反射內存卡都占有一段內存地址，網上任何計算機向本地反射內存卡寫數據時，該數據和相應內存地址被廣播到網上所有其他反射內存卡并存儲在相同的位置。
所以計算機將數據寫入其本地反射內存卡后的，極短時間內，網上所有計算機都可以訪問這個新數據。反射內存卡使用簡單的讀寫方式，反射內存網上的數據傳輸是純硬件操作，不需要考慮網絡的通信協議，軟件上只需要幾行代碼就可完成對網絡內存卡的讀、寫操作，因此它與以太網等其他傳統網絡相比具有更低的數據傳輸延遲、更快的傳輸速度，更簡單靈活的使用操作，可以滿足實時系統快速反應周期的要求，而采用其他網絡就很難滿足這種要求。
光纖反射內存網絡硬件延時測試報告結論摘要
1）數據包在整個環網上的延時
網絡數據從開始發送到在環網流轉一周的總延時為：總延時≈600*（節點數-1）+3*光纖線長,單位：ns。
2）通過PCI總線進行板卡反射內存讀寫的延時
PCI總線在寫時，需要準備時間為5CLK約0.125us，之后每讀取4Bytes個數據需要3個CLK約0.075us。因此，PCI寫入N個數據的延時可表示為：0.125us + (N％4 + 1) *0.075us
六、應用舉例：基于光纖反射內存網實現遠程多試驗室協同試驗
隨著戰場環境復雜度的提高，半實物仿真實驗面臨更嚴峻的挑戰。由于試驗場地面積有限，各大型仿真非標設備常分布于不同樓宇的試驗室內，完成仿真試驗需要多樓宇、多試驗室跨域聯合進行。同時，面臨試驗資源緊的問題，需要多項試驗并行進行。這對多試驗室遠程互連及并行試驗提出了迫切的需求，而遠程協同仿真技術中的數據實時交互技術是解決上述問題的關鍵。本文采用基于光纖HUB的實時光纖反射內存網絡搭建系統硬件平臺，實現多試驗室協同試驗仿真。
在多試驗任務并舉的情況下，綜合考慮不同試驗室聯合仿真的需要，兼顧數據通訊的安全性和線纜連接的方便性，本節以三個實驗室協同仿真為例，采用實時光纖反射內存、HY-FHX8型光纖HUB搭建網絡，通過試驗綜合控制系統實現光纖網絡的集中管理，設計方案如下圖所示。
各仿真設備通過實時光纖反射內存卡及光纖HUB級聯，由試驗綜合控制系統進行綜合管理與調度，構成圖1所示的試驗光纖網絡。其中，試驗室1、2位于同一樓宇，用普通多模光纖線連接，試驗室3位于上千米的遠距離樓宇，與通過多模光纖連接，如圖6所示，構成連接3個試驗室的三套光纖網絡，分別為：光纖網A、光纖網B、光纖網C。三套光纖網絡可以斷開HUB間的連接，實現物理上的隔離，互不影響工作，滿足遠距離多試驗室并行試驗的要求。
試驗綜合控制與管理系統用于仿真試驗的綜合管理與調度，實現參試設備及狀態的統一管理、試驗過程中的大型非標設備的遠程控制、試驗流程的實時控制、故障的報警及處理、試驗數據的實時記錄與監控等功能。
該實時光纖反射內存網在功能上主要有以下幾方面的優勢：
1) 實現遠程互連的能力
隨著仿真實驗復雜度的提高，需要多樓宇多試驗室間設備的遠程互連，通過單模光纖及光纖HUB將遠距離的試驗室設備進行連接，單模光纖支持的傳輸距離可達20km。對于距離300m以內的試驗室則可通過多模光纖進行近距離傳輸，達到傳輸效果與成本的最優。
2) 實現并行開展多項試驗的能力
面對試驗任務緊急的情況，需要并行開展多項試驗。試驗綜合控制系統可以控制各個HUB，將整個網絡切分成幾個相互隔離的小網絡，互不影響，可同時開展試驗，滿足多試驗室并行試驗的需求。
3) 實現故障的隔離排查能力
試驗綜合控制系統通過監控HUB各個端口設備連接運行狀態，遠程控制并旁路掉光纖網絡任意節點，在進行故障排查時可以方便地將某一節點接入或移出網絡，有效的提高的故障排查的效率，同時可以快速隔離故障節點。 |
|
