产品型号：DSO38Lab-DSO
产品代码：
产品价格：电询
计量单位：套
折 扣 率： 0
最后更新：2018-03-07
关 注 度：3668
生产企业：北京君合泰科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍序号 名称 技术要求和说明

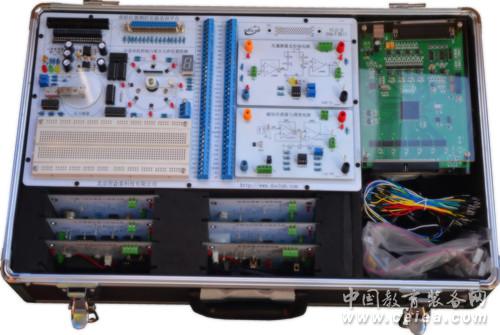

1 虚拟仪器机箱 ·采用实验箱+底板+插卡式结构，所有虚拟仪器板卡均为USB接口；
·电源输出功能：底板可提供+5V、-5V、+12V/、-12V/电源。
·实验面包板：170*65mm；
·接口端子座：50针，37针；
·接线端子排：72路；
2 虚拟仪器任意波形发生器 ·输出信号通道数：1；
·输出频率范围：正弦波不低于10MHz、其他波形不低于5MHz；
·最高采样速率：不低于50MSa/s；
·输出波形：正弦波、三角波、锯齿波、方波、脉冲、噪声、调制和其他自定义波形；
·参数输入功能：幅值、周期（频率）、初始相位、单个和数个周期波形设定；
·幅度范围：不低于8Vpp，
·偏置范围：不低于±4V；
·分辨率：不低于12位；
·扫频范围：0~10MHz；
3 虚拟仪器TTL电平信号发生器 ·输出信号通道数：1；
·输出频率范围：不低于5MHz；
·输出电平：≥3.3V；
4 虚拟仪器数字存储示波器 ·模拟输入通道数：2；
·双通道实时采样频率：不低于200MSa/s，
·时基范围：5ns/div~50ms/div，向下按5、2、1方式步进；
·测量信号带宽：不低于20MHz；
·垂直灵敏度：20mV/div~2V/div，向上按1、2、5方式步进；
·耦合方式:DC、AC、GND；
5 虚拟仪器
频谱分析仪 ·模拟输入通道数：2；
·双通道实时采样频率：不低于200MSa/s；
·频谱范围：不低于50MHz；
·垂直灵敏度：20mV/div~2V/div，向上按1、2、5方式步进；
·频谱窗函数：不低于6种；
6 虚拟仪器
扫频仪 ·频率特性选择：幅频特性、相频特性；
·频率范围：1Hz~ 10MHz；
·频率精度：＜±1ppm；
·扫描频率分辨率：20mHz；
·扫描方式：线性、对数；
·相位范围：-180度~+180度；
·相位分辨率：1度；
7 虚拟仪器
阻抗分析仪 ·测量模式：LCR（LCR测量），分析仪（扫描测量），连续测量
·测量量程：1Ω~10MΩ；
·测量频率：10Hz~10MHz（20mHz~100Hz步进）；
8 虚拟仪器
逻辑分析仪 ·输入信号通道数：不低于16路；
·取样频率：不低于200MSa/s，
·触发电压范围 -6V~+6V；
·测量信号带宽：不低于100MHz；
·触发电压分辨率 ±0.1V；
·存储深度：不低于64K；
9 虚拟仪器
万用表 ·直流电压测量可选档位：60mV、600mV、6V、60V、800V；
·交流电压测量可选档位：60mV、600mV、6V、60V、800V；
·直流电流测量可选档位：60mA、600mA、6V、10A；
·直流电流测量可选档位：60mA、600mA、6V、10A；
·电阻测量可选档位：600Ω、6K、60K、600K、6M、60M；
·电容测量可选档位：40nF、400nF、4uF、40uF、400uF；
·二极管测试：支持；
·通断蜂鸣：支持；
·自动量程：支持；
·各路均带电路保护；
10 虚拟仪器
程控可调电源 ·电压输出范围：不少于2路、不低于9V；软件动态编程输出；
·电流输出范围：0~2000mA Max；
·电源调节方式：软件动态编程输出；
11 虚拟仪器
多功能
DAQ采集卡 ·模拟输入通道：不低于16路；
·输入通道分辨率：12位分辨率；
·总采样率：不低于200kS/s；
·FIFO: 不低于4K;
·模拟输出通道: 不低于4路;
·输出通道分辨率: 不低于12位;
·输出通道更新率: 不低于100 kS/s;
·数字输入通道:不低于16路;
·数字输出通道:不低于16路;
·计数器：不低于3个；
·计数器精度：32位；
12 标准
实验
模块
·电子秤（压力）实训单元；
·电机调速与测速系统实训单元；
·步进电机控制与霍尔元件检测系统实训单元；
·温度测量系统实训模块；
·光强度检测与控制系统实训模块；
·磁场场强计实训模块；
·可燃气体检测系统实训模块；
·湿度测量计的实训模块；
·红外发射与接收系统实训模块；
·热释电检测系统实训模块；
13 标准
实验
内容 第一部分 虚拟仪器信号分析实验
第一部分 虚拟仪器信号分析实验
·典型信号频谱分析
·典型信号相关分析
·典型信号的概率密度分析
·频率混叠和采样定理
·数字滤波器实验
·常用数字信号生成实验
·波形的合成和分解
·信号幅度调制与解调实验
·窗函数及其对信号频谱的影响
第二部分 虚拟仪器仪表设计应用实验
·函数信号源实验
·数字存储示波器实验
·频谱分析仪实验
·任意波形发生器实验
·数字万用表实验
·逻辑分析仪实验
·频谱分析仪实验
·TTL电平信号发生实验
·任意波形发生器实验
·幅频特性分析仪实验
·相频特性分析仪实验
·可调电源控制实验
·阻抗分析仪实验
第三部分 虚拟仪器工业测控设计应用实验
·温度测量与温度控制PID实验
·光强检测与控制系统实验
·湿度传感器实验
·红外数据传输实验
·电子秤（压力传感器）实验
·电机调速与测速开环实验
·电机调速与测速闭环PID实验
·步进电机控制与霍尔元件位置检测实验
·热释电人体感应实验
·可燃气体检测实验
·磁场场强检测实验
·模拟电梯超重报警实验
·自动控制窗帘系统实验
·遥控电风扇系统实验
14 选配
实验
模块
·开关量信号控制和检测模块
·交通灯系统控制模块
·音频分析测量模块
·热电偶温度检测模块
·点阵汉字显示控制模块
·加速度测量模块
·IC卡读写模块
·超声波测距模块
·PH值酸碱度测量模块
·悬臂梁应力分析模块
15
选配
实验
内容 ·开关量信号控制和检测；
·跑马灯与抢答器控制；
·数字时钟显示控制；
·交通灯系统控制；
·音频分析测量；
·热电偶温度检测实验；
·双色点阵汉字显示控制；
·加速度测量；
·振动测量；
·IC卡读写；
·超声波测距；
·PH值酸碱度测量；
·电阻应变片悬臂梁应力分析；
16 选配
实训
模块
·垂直起降飞行动力学分析模块
·材料保温特性分析模块
·基于Labview软件编程的单容水箱液位控制系统；
·基于Labview软件编程的双容水箱液位控制系统；
·基于Labview软件编程的三容水箱液位控制系统；
·MCGS组态软件编程的单容水箱液位控制系统；
·MCGS组态软件编程的双容水箱液位控制系统；
·MCGS组态软件编程的三容水箱液位控制系统；
·PLC可编程的单容水箱液位控制系统；
·PLC可编程的双容水箱液位控制系统；
·PLC可编程的三容水箱液位控制系统；
17 选配
实训
内容 ·控制升力风扇与测量飞行器位置；
·飞行器位置平衡PID控制；
·热传递特性分析与保温材料性能比较；
·差压传感器的零点迁移和性能测试；
·液位测量和控制；
·流量传感器标定；
·压差损失观察；
·单容自衡水箱的对象特性测试；
·双容自衡水箱的对象特性测试；
·三容自衡水箱的对象特性测试；
·单容水箱液位PID控制；
·双容水箱液位PID控制；
·三容水箱液位PID控制；
18 软件 ·LabVIEW软件 VIs 驱动程序；
·教学用Labview软件样例程序；
·DSOlab信号综合分析软件； |
|
