产品详细介绍派尼珂NK-HD5016DVIQ高清DVI/VGA/HDMI十六画面分割器
支持随意组合1080P画中画4、5、6、8、9、10、12、16路DVI/VGA信号输入分割器，具备同时对多个高清信号进行切换、多画面显示，输入源自动识别，画面场景大小和位置均可任意组合，低功耗，全格式兼容。具有极高的性价比。内置高速数字处理器，图像清晰实时稳定处理。采用插卡式设计。自由组合输入路数灵和。最大支持32路高清视频输入。
功能概述：
◢支持16路复合视频、DVI－I（兼容HDMI和VGA）信号输入；
◢支持1路DVI-I（兼容HDMI和VGA）信号输出；
◢支持最高1920*1200超高分辨率输入和输出，向下兼容各种分辨率；
◢支持单个屏幕同时显示多个高清数字或模拟信号的画面；
◢支持开窗、叠加、漫游、画中画、画外画功能；
尼科高清dvi十六画面分割器（处理器）是一款高性能的图像处理器设备，主要功能是将输入至高清画面分割器的多路数字或者模拟信号转换成1路高清的DVI—I信号，使多个模拟或高清数字信号同时显示在一个显示单元上，并且实现画面的切换、开窗、叠加、漫游等功能。支持投影机、液晶显示器、DLP、等离子、全彩LED、拼接大屏等各种带高清接口的显示单元。
应用领域：产品主要应用于视频会议、交通指挥中心、教学、展览展示、大型监控中心等需要用高清图像处理同时监控多个高清信号的工程项目或场所。
高清画面分割器可以支持定制4至16路CVBS复合视频和DVI-I信号(兼容HDMI和VGA)输入，支持1路DVI-I信号输出。显示单元可以同时显示多个高清或模拟信号，高清和模拟信号也可以混合同时显示。通过控制软件可以实现对输入信号的自由切换，对信号进行开窗、叠加、漫游、通过鼠标随意拉大拉小画面和随意拖动改变画面位置等功能，并且可以通过红外�？厥迪挚旖菽Ｊ降牡饔谩�
主要功能特点
1、纯硬件构架
采用纯硬件构架，无CPU、无内存，开机只需要5S，系统稳定，无死机、系统崩溃的风险；全天候不间断工作；
2、FPGA图像处理技术
采用目前功能最为强大的图像处理芯片FPGA技术。FPGA技术支持DCDI边缘平滑、ACM彩色自适应管理、支持CCS亮色串扰抑制、支持SHARPNESS锐度增强、支持动态对比度增强、真正的六轴色彩控制重叠、消除噪声放大等多种世界领先的图像处理技术及功能。并具有具有3D梳状滤波视频解码，3D降噪和运动自适应补偿的去隔行技术，肤色校正，色彩鲜艳度增强，GAMMA校正和帧频转换等先进功能。输出画面无锯齿和拖尾现象，画质细腻锐利、清晰流畅、色彩亮丽。即使输入信号是效果较差的复合视频CVBS，也能拥有卓越的图像输出效果。
3、高精度的模拟输入信号采样
CVBS、VGA等模拟输入信号采用16位，采样率达165MHZ/S的ADC进行采样，不同制式和分辨率的信号能自动识别，自动直流恢复，自动色彩校正，自动几何校正，使输入信号改变后输出信号亮度、对比度和几何位置保持一致性。
4、数据运算能力强大
数据采用并行处理技术，输出端口占用一个通道，每通道数据带宽达到10.2G/S，完全能满足单路输出1920*1080或1920X1200/60HZ（165MHZ）的高分辨率显示。高速动态画面无拖尾、延时、撕裂、丢帧、图像追赶现象。
5、控制功能
使用专用软件控制电脑通过RS-232串口在可视化的软件界面进行完全功能控制，实现多画面同时显示、信号切换、画面开窗、叠加、漫游、画中画、画外画等功能,通过鼠标直接拖动画面位置和调整画面大��；通过�？仄鞫栽ご娴目旖菽Ｊ浇形尴呖刂频饔茫豢刂菩樾慈胫锌兀芍锌亟屑锌刂啤�
6、支持最高1920*1200的多种超高分辨率的输入输出
高清画面分割器支持多路复合视频CVBS、多路DVI-I信号的输入。其中复合视频支持NTSC、PAL、SECAM制自适应处理；高清视频支持隔行和逐行输入，分辨率支持480I到1080P；电脑信号分辨率支持640X480到1920X1200。所有输入信号经过专业级的图像处理芯片，统一输出逐行60HZ的数字DVI信号，最高输出分辨率支持640X480到1920X1200。
控制方式：面板按键、�？仄鳌⑷砑⒓獭⒅锌氐�
软件控制：高清画面分割器标配可视化的界面绿色控制软件software.exe，打开即用，不需安装。通过控制软件可以完成画面分割器的全功能控制，如输入信号的切换、画面分割窗口的开关、通过鼠标任意改变窗口位置及大小、快捷模式的存储和调用。
显示模式：
可设置同时显示16、12、10、9、6画面、4画面、3画面、2画面，画中画
技术参数：
名称 规格

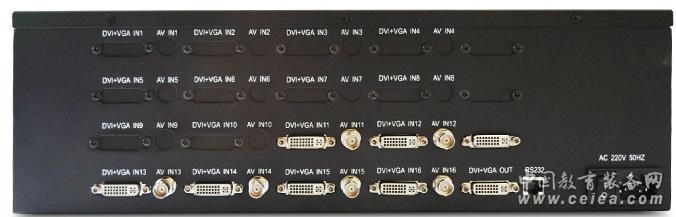

输入接口 16路BNC、9路DVI(兼容HDMI/VGA信号)
分辨率 支持480I~1080P输入，DVI信号支持640x480/60HZ 至 1600x1200/60HZ
色彩深度 24bit,1677万色
缩放和显示 无限制
图像控制 移动、变形、亮度、对比度、色温；
视频输入
输入格式 NTSC、PAL或SECAM
识别方式 自动识别
图像控制 移动、变形、亮度、对比度、色温；
输出
输出接口 DVI－I连接器 （适合模拟和数字，包括DVI－I至HD15适配器）
输出格式 模拟和数字信号同时输出
输出分辨率 640x480 至 1920x1080
输出刷新频率 60Hz
色彩深度 24bit,1677万色
控制端口 RS232 ，�？仄�
控制软件 专业高清画面分割器控制软件
电气特性 输入电压：220V交流
功耗 最大100W
尺寸 420×250×130mm
|
|
