产品详细介绍XTDIC-CONST系统简介

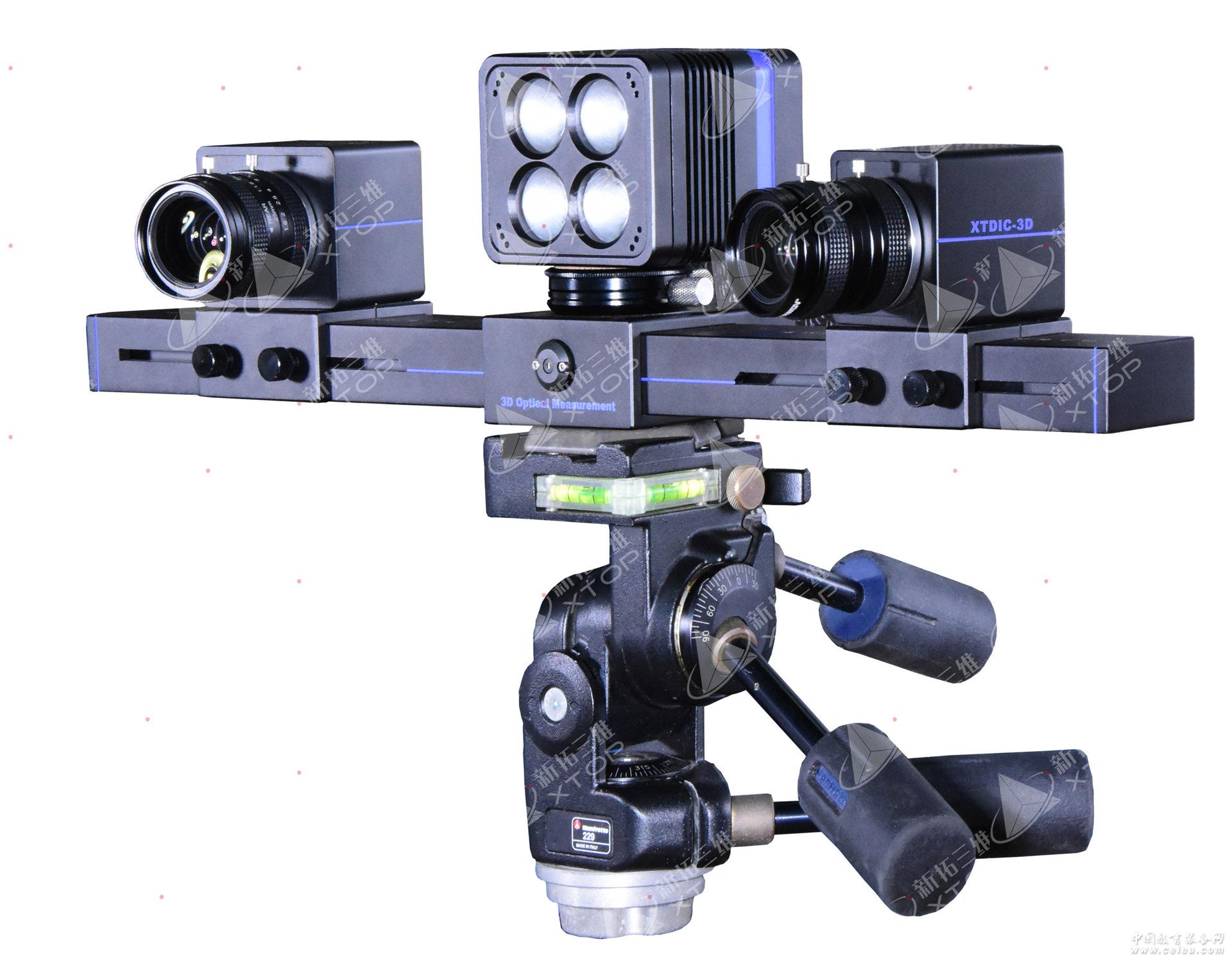

XTDIC-CONST系列三维全场应变测量分析系统，又称为非接触式全场应变测量系统、数字散班测量系统，结合数字图像相关技术（DIC）与双目立体视觉技术，通过追踪物体表面的散斑图像，实时进行全场应变计算和结果显示，实现变形过程中物体表面的三维坐标、位移及应变的动态测量。
1.1系统特点
西安交通大学三维团队自主研发，可按需求定制
可实时进行全场应变计算和结果显示，而非事后处理
可进行三维全场应变测量同时兼容二维应变测量
具备多种扩展接口，可实时采集试验机的力、位移等信号，并与三维全场应变测量数据实现同步，实
现压力、应力和应变数据的融合和统一
满足微应变试验，满足大应变试验，满足高温下试验，满足高速试验
18种应变解算，X、Y、Z、E三维位移；Z值投影；径向距离、径向距离差；径向角、径向角差；应变
X、应变Y和应变XY；最大主应变；最小主应变；厚度减薄量；Mises应变；Tresca应变；剪切角。
自动计算材料的弹性模量、泊松比、R值和N值等参数。支持红外、近红外的温度场解算。支持位
移、速度、加速度的解算。
1.2 产品尺寸技术参数：
核心技术：多相机柔性标定、数字图像相关法
测量幅面：50mm至10m，可根据需求进行定制
应变测量范围：0.005%-2000%；位移测量精度：0.005像素；应变测量精度0.005%
相机：支持百万至千万像素、低速到高速、千兆网、USB3.0和Camera Link，CXP等多种相机接口，
系统软件控制模块可支持在线同步采集帧率最高4500 fps；相机像素：230万、500万、900万、1200
万、2500万等多种配置
1.3 应用领域：
材料领域：各种复杂材料的力学性能测试，各类拉伸试验、压缩实验等力学实验。DIC也被广泛应
用于破坏力学研究中，包括裂纹尖端应变场测量、裂纹尖端张开位移测量以及高温下裂
纹尖端应变场测量等。
煤岩土木：采矿工程相似材料模拟实验观测，岩石压缩应变和裂隙观测，边坡实验，墙体抗震性
能实验等
航天航空：飞机风洞实验，飞机机翼变形观测，战斗机弹仓应变观测，直升机旋翼应变测量等
医学研究：各类人体组织力学性能测试
研究教学应用：可配合各类实验室设备，比如拉伸机以非接触式的方式提升研究手段，提高研究能
力。亦可为学生提供可视化的教学工具，让学生的基础学习课程变得直观和可视，
使复杂问题简单化、抽象问题直观化、隐蔽问题可视化。
