产品详细介绍XTDIC-STROBE系列三维动态测量系统
系统介绍

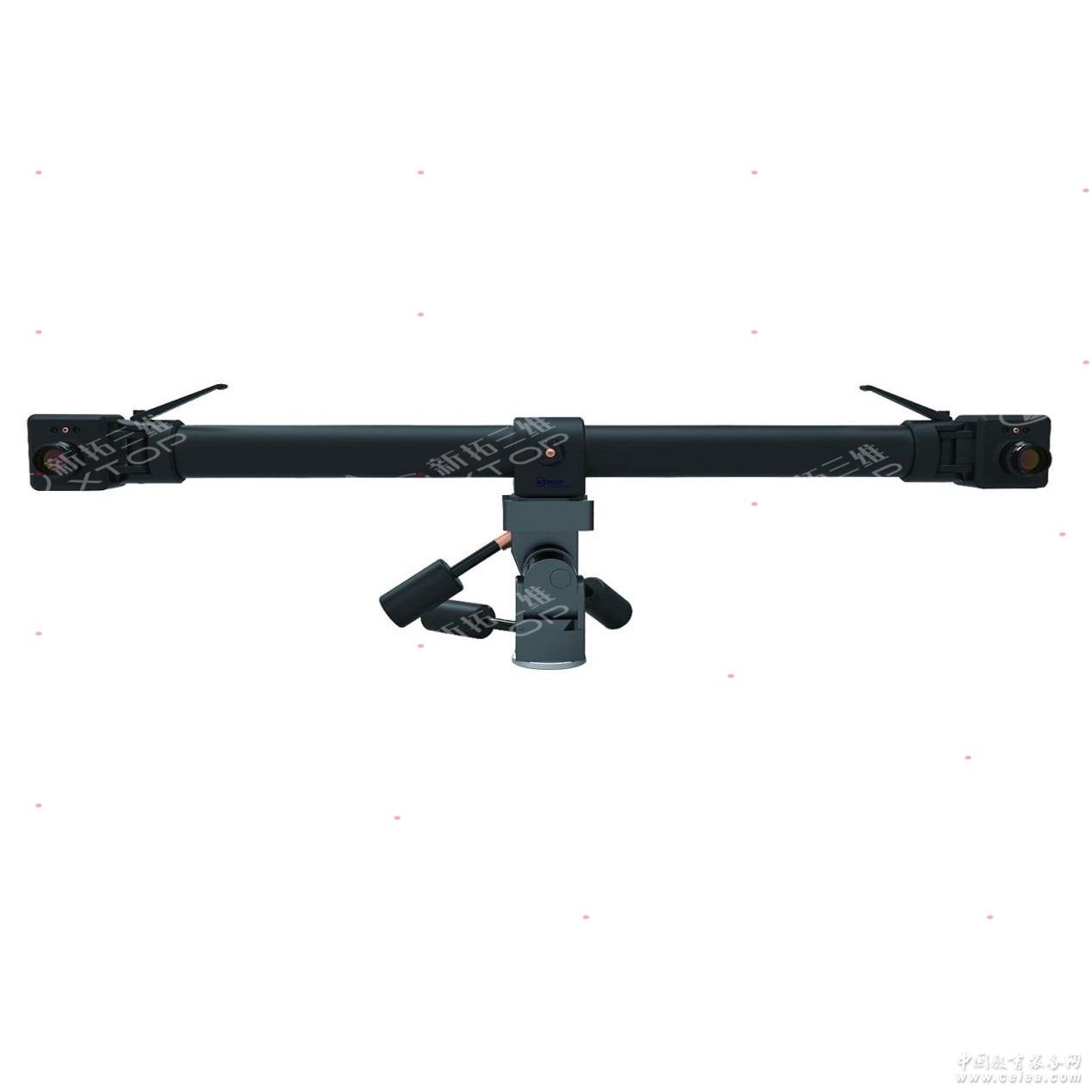

XTDIC-STROBE系列三维动态测量系统，基于双目立体视觉技术，采用两个高速摄像机实时采集被测物体各个变形阶段的图像，利用准确识别的标志点（包括编码标志点和非编码标志点）实现立体匹配，重建出物体表面点的三维空间坐标，并计算得到物体的变形量、三维轨迹姿态等数据。系统的主要功能包括基本测量功能、分析报告功能、采集控制功能及系统扩展接口等应用范围
应用范围
·实时测量物体变形、运动轨迹和振动的三维信息。
·验证理论研究和数字仿真的结果。
·载荷实验、蠕变实验和疲劳实验（复杂机构和弹性零件）。
·汽车引擎和车身振动、发电站大型涡轮的振动、冰箱和空调室外机的振动以及NC旋盘等机床的振动。
·汽车碰撞试验的动态视频测量。
·风力叶片振动测量。
·焊接变形测量。
·风洞实验。
技术优势
·系统技术先进：国内首个自主研发的数字图像相关法三维变形测量系统；自主知识产权的核心算法，技术指标达到国外先进水平。
·系统应用范围广：可用于机械、材料、力学、建筑、土木工程等多个学科的科学研究与工程动态测量。
·系统配置灵活：支持几毫米到几米的测量幅面；支持百万至千万像素相机，支持低速到高速相机，支持千兆网、Camera Link和CXP等多种相机接口；支持任意数目相机的同时标定，并可以支持外部图像标定。
·采集频率可调：可根据追踪对象情况自行控制图像采集频率。
·检测跟踪能力强大：非接触式测量，对监测点的数量没有限制。
·非接触式测量：非接触测量，图像处理自动化。
·实时测量：可以实时进行全场应变计算和结果显示，而非事后处理。
·监测幅面可调：支持几毫米到几米的测量幅面，可以自由进行调节。
·高精度的相机标定：自主研制的工业近景三维摄影测量核心关键技术进行相机标定，支持任意数目相机的同时标定，支持外部图像标定。
·采集频率可调：几十帧到几万帧，并可根据测量需要控制调节图像采集帧频。
·系统兼容性强：同时兼容单相机二维测量和多相机三维测量；支持64位系统。
·辅助功能强大：具备圆形标志点动态变形、刚体物体运动轨迹姿态测量功能。
·产品性能稳定：国内外几十家使用验证，性能稳定，包括国内多家军工用户（中国飞行试验研究院、中国飞机强度所、复合材料43研究所等），欧美大学（英国NEWCASTLE大学、英国格拉斯哥大学、美国普渡大学等），国内大学（清华大学、哈尔滨工业大学、南京航空航天大学等）。
系统功能
·基本测量功能：
·※测量幅面：支持几十毫米到几米的测量幅面，根据需求可定制更多测量幅面
·测量相机：支持百万至千万像素相机，支持低速到高速相机，支持千兆网和Camera Link等多种相机接口
·※相机标定：支持1-8个相机的同时标定，支持外部图像标定
·※测量模式：同时兼容单相机二维测量和多相机三维测量
·※实时测量：采集图像的同时，可以实时进行全场变形计算，而不是事后处理
·计算模式：具备自动计算和自定义计算两种模式
·※测量结果：全场三维坐标、位移、轨迹姿态、速度及加速度等动态变形数据
多工程：系统软件支持多工程计算、显示及分析
·※支持系统：同时支持32位、64位系统，具备多线程加速计算功能
6-2、分析报告功能
·※坐标转换功能：321转换、参考点拟合、全局点转换、矩阵转换等多种坐标转换功能
·※元素创建功能：可以创建三维点、线、面、圆、槽孔、矩形孔、球、圆柱、圆锥等多种三维元素
·※分析创建功能：可以创建点点距离、点线距离、点面距离、线线夹角、线面夹角、面面夹角等多种分析
·※支持位移、速度、加速度的解算。
·支持温度场解算。
·数据平滑功能：均值，中值，高斯滤波等多种平滑功能
·数据插值功能：自动和手动两种数据插值模式
·三维截线功能：可对三维测量结果进行直线或圆形截线分析
·曲线绘制功能：所有测量结果均可以绘制成曲线图
·视频创建功能：可将测量过程二维图像或者三维测量结果制作成视频并输出保存
·数据输出功能：测量结果及分析结果输出成报表，支持TXT，XLS，DOC文件的输出
·※模态分析功能：对于振动物体可以进行模态分析，输出频域数据等到uff格式文件
6-3、 采集控制功能
·系统控制触发和数据采集
·A/D采集：三路模拟量输入采集，A/D采集的量程由软件控制，可选量程：±10V、±5V、±2.5V、0～10V
·多种外部触发信号类型选择：模拟信号、TTL电平、光电隔离、差分输入。模拟信号电平可选择：+10V、+5V、0V、-5V、-10V
·相机同步控制：多相机外同步触发信号
·LED灯控制：控制LED光源
6-4、扩展接口（系统可以扩充开放接口，用户可以选择配置）：
·※多测头同步检测：支持多相机组同步测量，相机数目任意扩展，可以同步测量多个区域的变形、位移，适用于大型物体或者回转型物体的运动测量。
