产品详细介绍精灵G100/G200全自动建模系统

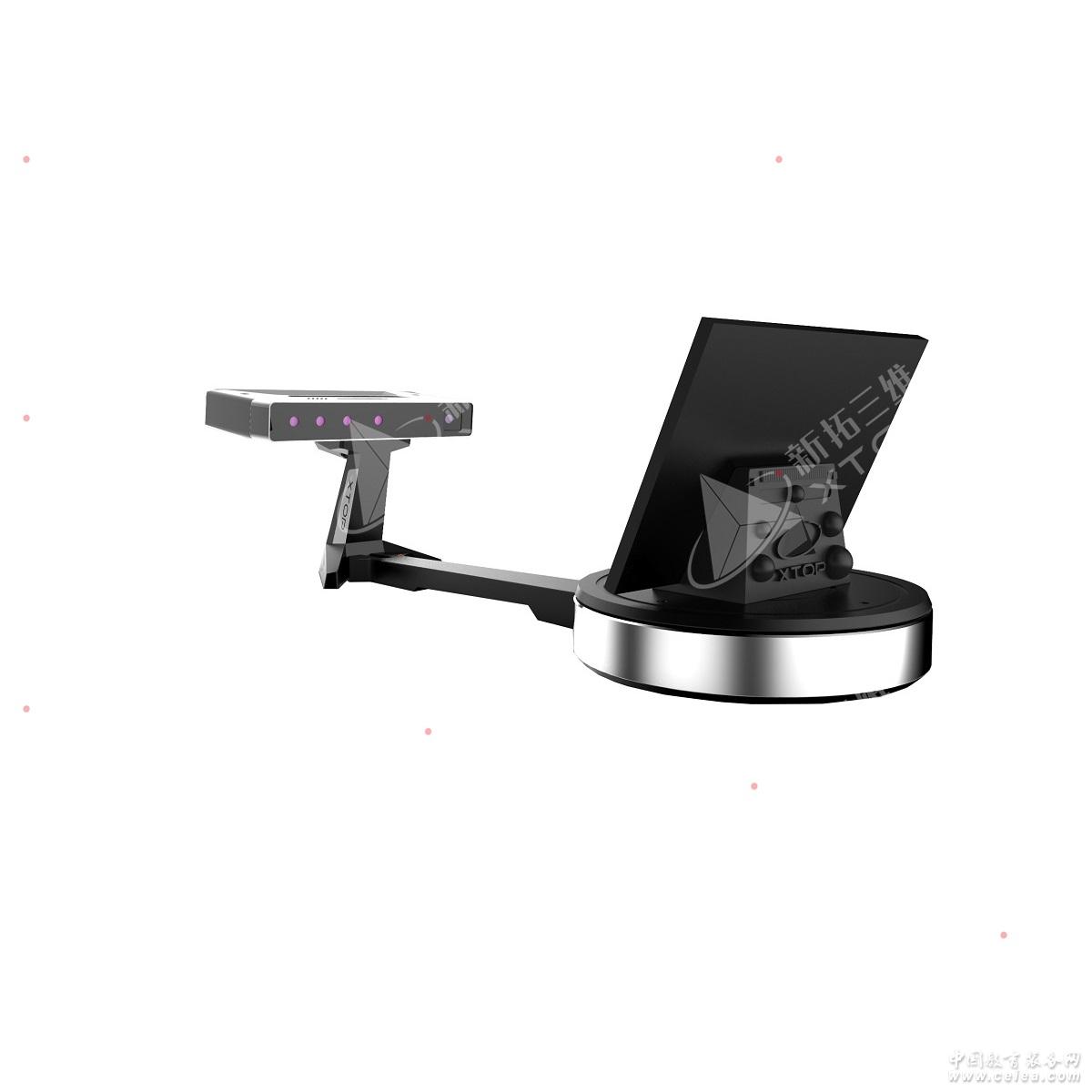

G200产品简介
精灵G200三维扫描建模系统,是一款多模应用三维自动扫描建模设备，可以以桌面固定式全自动扫描，也可以手持方式进行扫描，数据精度高，色彩还原度高。一键式全自动进行标定、扫描和获取物体的三维外形数据，测量数据自动进行融合合并（不再需要进行第三方软件的后处理），可以直接导入多款UG、geomagic等多款主流三维逆向工程软件，以进行后续的数据处理或直接进行3D打印。系统采用工业级相机作为测量相机，测量精度，体积小，操作方便。
应用领域
·逆向设计：快速获取零部件的表面点云数据，建立三维数模，从而达到产品快速设计的目的。
·文创设计：文保文创领域的文物高精度全色彩数字化、虚拟修复及数字化展示；
·中小学三维数字化教室建设和创客团体的三维数字化培训教学
·家庭和社会团体低基础人群的三维数字化、3D打印数据采集建模工具
技术优势
·核心技术：采用非接触式三维光学面扫描和多频外差相移技；
·扫描方式：同时支持基于转台的全自动扫描和手持式扫描两种扫描方式，操作简便，方便教学。
·相机标定：转台自动标定
·测量结果格式：自动融合成点云（ASC）或三角形网格（STL格式，可直接用于3d打�。�
·拼接方式：支持基于标志点、基于被测物特征及基于转台的三种全自动拼接方式
·选区扫描：支持手动选择区域进行扫描，提高扫描速度和后期处理效率
·系统兼容性：64位WIN7及WIN10系统
技术参数
（1）核心技术参数
测量幅面：200m×150mm（桌面固定扫描模式）、
400mm×400mm ~2000mm×2000mm（手持扫描模式）
投影光源：白光LED
手持扫描模式测量相机：30万像素3D相机（300万彩色）
固定扫描模式测量相机：1280×960（130万像素）工业相机
相机标定：转台自动标定
单幅扫描精度：0.05mm
测量点云间距：0.25mm
单次扫描时间：<2s
（2）全自动转台及控制参数：
规格：直径200mm，高度40mm；1KG;
载重：5KG；
颜色：黑色+银色；
通讯方式：USB（标配），WIFE(可选)，蓝牙(可选) ；
电源：输入AC220V，输出5V；
转盘材质：ABS+PC,其它材质可�。�
旋转速度：25-80秒每圈；
供电方式：锂电池+外部供电；3000mAh聚合物电池；
支持回零检测；
（3）运动参数
调节范围：转盘Z轴旋转范围：0-360度。
运动精度：转盘Z轴旋转精度：0.1度。
（4）控制参数
控制方式：计算机程序控制，角度可控；
通信方式：计算机USB通信控制， USB-B接口；
G100产品简介
精灵G100三维扫描建模系统是一款桌面式全自动的三维扫描系统，可以一键式全自动进行标定、扫描和获取物体的三维外形数据，测量数据自动进行融合合并（不再需要进行第三方软件的后处理），可以直接导入多款UG、geomagic等多款主流三维逆向工程软件，以进行后续的数据处理或直接进行3D打印。系统体积小，操作方便，采用工业级相机作为测量相机，测量精度高。
应用领域
·逆向设计：快速获取零部件的表面点云数据，建立三维数模，从而达到产品快速设计的目的。
·文创设计：文保文创领域的文物高精度全色彩数字化、虚拟修复及数字化展示；
·中小学和创客团体的三维数字化培训教学
·家庭和社会团体低基础人群的三维数字化、3D打印数据采集建模工具
技术优势
·核心技术：采用非接触式三维光学面扫描和多频外差相移；
·扫描方式：同时支持基于转台的全自动扫描和移动式扫描两种扫描方式，操作简便，方便教学。
·投影光源：同时支持白光及蓝光扫描
·相机标定：转台自动标定
·测量结果格式：自动融合成点云（ASC）或三角形网格（STL格式，可直接用于3d打�。�
·拼接方式：支持基于标志点、基于被测物特征及基于转台的三种全自动拼接方式
·选区扫描：支持手动选择区域进行扫描，提高扫描速度和后期处理效率
·系统兼容性：64位WIN7及WIN10系统
技术参数
（1）核心技术参数
测量幅面：300mm×200mm×300mm。
投影光源：白光LED
测量相机：130万工业相机（C口工业镜头）
相机标定：转台自动标定
单幅扫描精度：0.05mm
测量点云间距：0.2mm
单次扫描时间：<3s
（2）全自动转台及控制参数：
转台机械参数
外形尺寸：长×宽×高250mm×250mm×60mm
重量：3Kg
转台工作参数
工作电压：12V DC；
工作温度：-10℃~40℃；
标定/检定温度：20℃±2℃；
相对湿度：≤（70±10）%；
额定承重：5 Kg
额定功率：24 W；
运动参数
调节范围：转盘Z轴旋转范围：0-360度。
运动精度：转盘Z轴旋转精度：0.1度。
控制参数
控制方式：计算机程序控制，角度可控；
通信方式：计算机USB通信控制， USB-B接口；
欢迎大家前来咨询
联系人：刘经理 15829067758
|
|
