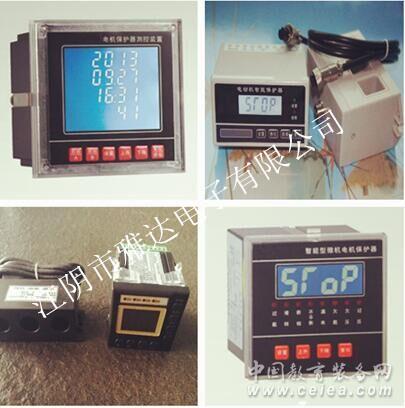

PD28M系列智能型電動機保護器是江陰市雅達電子有限公司最新產品。本產品采用16位單片機，E2PROM存儲等國際上先進的集成電路和微機技術開發而成的。因此保護精度高，故障分析準確
保護功能齊全，保護動作可靠，參數顯示直觀，可選配RS485通訊接口或4～20mA標準模擬信號輸出等功能，是目前最理想的電動機保護產品。電動機智能保護器廣泛適用于石油、化工、電力、冶金、煤炭、輕工、紡織等行業。
聯系人：徐經理 電話：0510-83760707 手機：18961774606 QQ:157031555
二、主要特點
1、安裝方式分為整體式和分體式，以滿足不同現場的安裝要求，提高現場安裝效率。
2、整機模塊化結構，傳感器與主體可組合成一體，也可分離安裝，主體外形尺寸參照國際儀表裝置標準。
3、采用超高亮LED數碼管顯示，數字清淅、亮度好等優點是液晶屏無法達到的。
4、應用微機與數字處理技術，測量精度高，線性度好，故障分析準確可靠，整機抗干擾能力強，并具有診斷功能。
5、采用E2PROM存儲技術，實現參數電設定，掉電后設定參數仍保存下來，勿須再設定。
6、所有保護功能均可投退，且部分保護出口可設定跳閘或告警。
7、可選配RS485串行數字接口，便于與上位機(PC)進行數字通訊。
8、可選配4～20mA標準模擬信號輸出，直接與工業用二次儀表或計算機系統連接。
9、保護裝置還特別增加了欠流保護，其功能為可在水泵電機空轉的情況下動作，防止燒壞水泵或電機，也可用在其它要求欠電流運行時報警或跳閘的現場。
10、一機多用，可取代電流表，電壓表，熱繼電器，電流互感器，時間繼電器和漏電繼電器等。
三、保護器選用規格
1、選用保護器規格時，必須根據電動機功率而定。
2、電壓規格為AC220V和AC380V,以控制電機二次
回路電壓而定。
3、規格為400A、600A、800A的保護器，必須加裝三個變比為5A 的電流互感器，判啟動時二次電流需大于1.5A。
4、分體結構的保護器，其連接線一般為1m，若有特殊要求需注明
10A 1~10A 1~5.5KW
50A 5~50A 5.5~25KW
100A 10~100A 20~50KW
200A 20~200A 50~90KW
400A 200~400A 90~200KW
600A 400~600A 200~300KW
800A 600~800A 300~400KW
四、正常工作條件
1、三相穿孔適應回路：AC380V、AC660V。
2、工作電壓：AC220V±15％、AC380V±15％ 50HZ±2％。
3、環境溫度：－30℃～＋70℃，相對濕度：≤90％。
4、使用環境：在無足以腐蝕金屬和破壞絕緣性能的氣體環境。
5、安裝在無強烈沖擊振動和雨雪侵襲的地方。
6、安裝在無強磁干擾的地方。
五、主要功能
1、保護功能： 短路、堵轉、過流、三相電流不平衡、斷相、過壓、欠壓、漏電、欠流等故障保護。
2、設定功能： 可現場設定啟動時間、額定電流、過壓值、欠壓值、過流動作時間（反時限特性）、堵轉倍數、漏電電流值、欠流值、欠流動作時間、通訊地址號、三相電流不平衡百分比、變比互感
器值、可選任何一相作為輸出4～20mA標準模擬信號、電流輸出誤差等。
3、顯示功能： 通電時顯示STOP；運行狀態時循環顯示A、B、C三相電流值及電源電壓；保護狀態時過流、過壓、欠壓值記憶顯示，故障類別字符提示顯示；設置狀態時顯示各故障字符及設定值。
4、保護投退功能：所有的保護功能均可投退，且可設定跳閘或告警。除短路、堵轉、過流、斷相保護只能投跳閘，其余保護（過壓、欠壓、不平衡、漏電、欠流保護）均可設定跳閘或告警，詳細操
作見說明書。
5、跳閘和告警功能：如用戶對有些故障不需要跳閘停機的，可設定為告警（如：過壓保護、欠壓保護、不平衡保護、漏電保護、欠流保護）并且可通過告警輸出接點發信號。
6、通訊功能：（選配）可通過串行數字接口，實現信息傳送，一臺上位機(PC)可接256臺保護器，并可對每臺電機進行參數設定，啟停操作，便于自動化管理。
7、遠傳功能： （選配）可輸出4～20mA標準模擬信號，直接與工業用二次儀表或計算機系統連接。
8、記憶功能： 可存儲近期電機所發生故障原因，并可按移位鍵取出最近十次電機發生的故障代號。
六、主要技術指標
1、測量范圍：電流0～999A，電壓AC170V～AC500V。
2、觸點容量：AC220V/5A，AC380V/3A，電壽命不低于10萬次。
3、啟動時間：整定范圍為1～99S，在啟動時間內，對堵轉、過流、欠流不進行保護，只對短路、斷相、過壓、欠壓、漏電及三相電流不平衡進行保護。
4、短路保護：當工作電流達到額定電流的8倍以上時，動作時間≤0.2S。
5、堵轉保護：當工作電流達到額定電流3～8倍時，動作時間≤0.5S，。
6、不平衡保護：當三相中最大電流與最小電流之差Imax -Imin/Imax≥P％時，動作時間≤2.0S，該保護可投跳閘或告警。
7、斷相保護：當任何一相或二相斷開時，動作時間≤0.8S。
8、過壓保護：當工作電壓超過過壓設定值時，動作時間≤5.0S，該保護可投跳閘或告警。
9、欠壓保護：當工作電壓低于欠壓設定值時，動作時間≤10S，該保護可投跳閘或告警。
10、欠流保護：當電機工作電流小于欠流設定值時，經過延時后動作出口，動作時間可整定，動作出口可設定為跳閘或報警。
11、過流保護：過流保護動作時間為反時限特性保護，保護動作時間可根據用戶需要自行設定。設定值序號對應的過流電流倍數與保護動作時間特性見表3。WDB-2型過流保護曲線 (見圖1)。過流反時
限保護特性滿足國際電工委員會（IEC255-4）標準規范規定。
12、漏電保護：漏電電流≥50mA時,動作時間≤0.2S，漏電電流值可根據用戶需要按設定值序號自行設定，設定值序號對應的漏電電流值見表4。只要K1、K2兩端有漏電電流輸入，并且超過整定值時，
保護就會動作出口，動作出口可設定跳閘或告警。
七、訂貨須知
1、訂貨時應注明保護器的工作電源、型號、規格、數量及安裝結構。
2、分體結構的保護器，其連接線一般為1m，若有特殊要求須注明。
3、對于規格為400A、600A、800A的保護器，若加裝的互感器變比為1A時須注明。
4、本保護器一般帶一付跳閘轉換觸點和一付告警轉換觸點，用戶如有特殊要求須注明。
5、保護器若帶通訊功能或4-20mA模擬信號輸出功能，在訂貨時務必注明。
6、客戶如需特制規格，可在選型和訂貨時注明，并提供詳細技術要求。
7、本公司的保護器產品均享有一年的保用期。 |
|
