产品详细介绍产品简介：

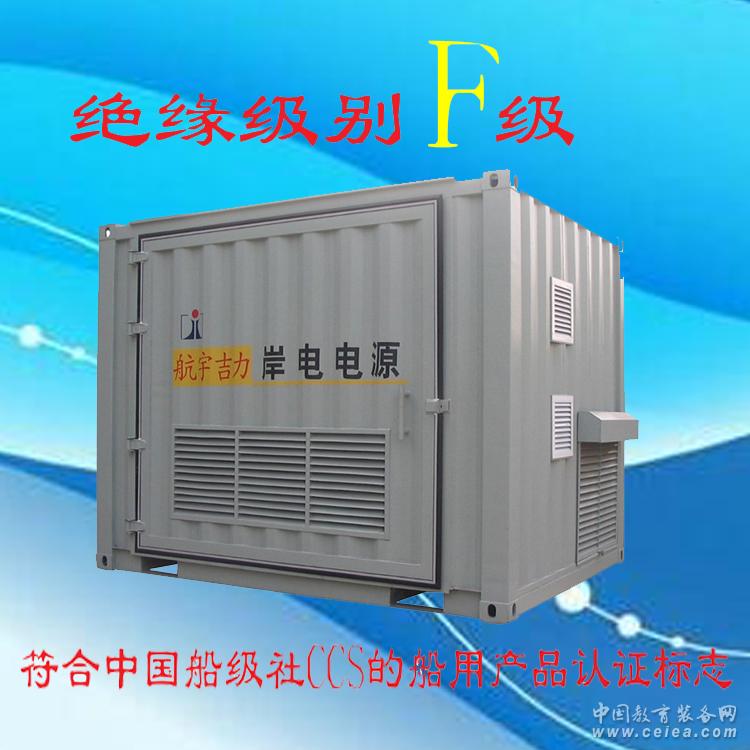

我公司 岸电电源系列产品 是专门针对船上、岸边码头等高温、高湿、高腐蚀性、大负荷冲击等恶劣使用环境而特别设计制造的大功率变频电源设备。具有操作简单、易维护、效率高等特点，可通过RS232/RS485串口进行通讯进行控制和检测。因所处恶劣环境，岸电电源所有PCB电路板采用涂层固化处理；输出变压器采用整体真空浸渍绝缘漆和喷涂高温防护漆处理，具有较高的绝缘级别（F级）和防护能力；电磁兼容符合所有EMI、EMC国家标准，完全符合中国船级社CCS的船用产品认证标准。Ⅱ、产品特点：
l 带漏感的变频变压器，即滤波电抗与输出变压器一体化设计技术
变频电源是带变频变压器隔离输出的系统，变频变压器是经特殊设计的带漏感的隔离变压器；在电路中即隔离又变压，还起滤波作用，其集成度高性能优良；因此滤波电抗器与输出变压器一体化设计，使电源的体积、重量、噪声小、电磁兼容性好，可靠性高。
l 独特的PID双闭环反馈控制技术
采用独特的PID控制技术，电压双闭环反馈控制技术；有效值反馈控制稳定输出电压值，瞬时值反馈控制稳定输出正弦电压波形。使输出电压稳定度高，输出正弦波形品质高。采用瞬时值波形跟踪控制技术，使电源输出波形、相电压调制、动态特性均大为改善；抗冲击负载和整流负载能力强，整流负载条件下稳压性能好。
l 先进的电流截流控制技术，增强负载冲击性
采用最先进的截流控制策略，瞬间有效的控制了电源的输出电流，适应各种冲击性负载如整流型、电机型等类型，不会造成供电瞬间电流过大而频繁保护。
此项技术提升了电源带冲击性负载的能力，同时对电源自身有一定的保护作用。
l 三相由独立的三个单相H桥逆变电路、隔离变压器及滤波电路组成；带三相不平衡负载能力强，做单三相电源输出均可适用。
l 先进的压降补偿功能
解决了港口岸电电源到负载距离远，接线长，远距离送电形成线路压降大的问题，保证了负载输入端的电压符合要求。
Ⅲ、电气规格书
产品名称 岸电电源
型号 JLAH-33300-334500（可选
额定容量 300KVA-4500KVA（可选）
控制方式 IGBT/SPWM正弦波脉宽调制方式
输入侧参数
输入电压 三相四线+地线 380V±15%
输入频率 45Hz-65Hz
输入功率因数 ≥92%
输出侧参数
输出电压 三相四线+地线 440V±15%
输出频率 50Hz/60 Hz
电压失真度 正弦波，失真度： THD≤3%
波峰系数 CF=1.4±0.1
源电压效应 ≤±0.5％
负载稳压率 ≤±1%
输出频率允差 ≤±0.1 Hz
效率 ≥92%
保护功能 输入端 缺相、过压、欠压
输出端 过压、欠压、过流、过载、短路、过热、桥壁短路等保护功能
过载能力 150%额定电流＞30S，200%额定电流＞10S
报警功能 故障时发出声光报警信号，显示故障代码，方便查询故障
冷却方式 强制风扇制冷
操作方式及显示 7吋 液晶触摸屏
显示：输出三相电压、电流、有功功率、频率、运行时间、运行状态等
外部通信接口 RS485，
可提供上位机软件，可远程控制及监控岸电电源的实时运行状态
电源输入/输出方式 输出采用标准接线铜牌输出，
内部机箱 采用整体集装箱形式
室外集装箱 IP54
环境 温度/湿度 -20-50℃ ≤95%，20±5℃
海拔 ≤1500米
储存/运输温度 -25℃-+60℃
备注 可提供多种电源输入模式，满足高压码头的的用电需求 |
|
