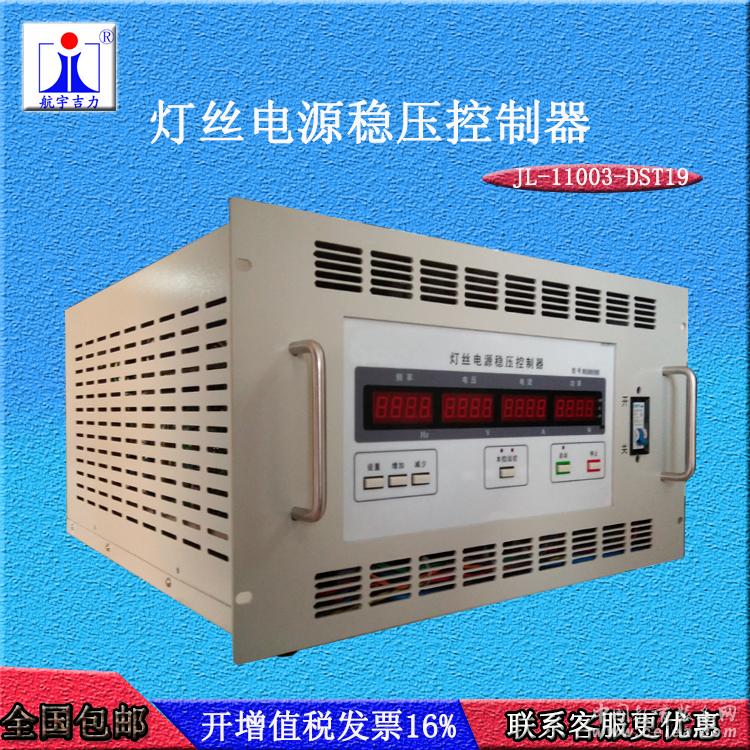

产品型号：JL-11003-DST
产品代码：
产品价格：
计量单位：台
折 扣 率： 0
最后更新：2019-01-05
关 注 度：4858
生产企业：山东航宇吉力电子有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍技术指标
1.1控制直流输入
控制用直流电源：27V±2V;
消耗电流：不大于1A
(黄色部分与本稳压电源无关，是外部提供的一个电压给稳压器的信号控制）
1.2 交流输入
交流电源：单相220H 50HZ;
1.3灯丝电源
A）额定输出电压：交流50HZ 150V~250V(可调）
B）额定输出电流：10A(3KVA)(具体值随速调管的参数标定）
C）输出电压稳定度：≤0.5%
D）输出：线性升压/降压，升压/降压时间可本地设置；
输出电流过冲小于1.2 倍额定电流值
1.4 开关机要求
A) 具有本机加电/关机及系统遥控加电功能，便于本机开关机维护检查，也便于系统维护检查。
B)遥控状态下，加电指令由发射机控制保护系统根据发射机开关机时序给出继电器控制接点（常开）完成。（接点导通表示加电；断开表示关电）
C)遥控状态信号：当开关处于遥控位置时，电源给出一对开关接点信号（闭合）；。
D)灯丝电压升压到位信号：当输出电压达到设定电压值时，给出一对开关接点信号（闭合）；
E)灯丝电压关断到位信号：当输出电压降低到0时，给出一对开关接点信号（闭合）；
1.5 故障保护要求
A)灯丝电源组合要有过流故障和欠流故障报警信号，故障和报警信号经光耦隔离处理后输出给发射机控制保护系统。
故障保护电路要有记忆功能且可手动按钮复位。
1.6 面板显示信号要求
给出灯丝电源工作电压、电流及工作正常、故障信号显示。
1.7 指示参数要求
给出灯丝电源的工作电压、工作电流数字表头指示。
1.8 接口要求
灯丝电源组合的接口关系
项目代号 插座型号 功能说明
X1 自定义 灯丝电源组合的220V交流输入插座
X2 自定义 灯丝电源组合的检测及控制信号
X3 自定义 灯丝电源组合的交流灯丝输出
X4 自定义 灯丝电源故障及报警信号
1.9 结构要求
外形尺寸：19英寸机柜、高不超过6u；
安装方式：水平放置
2.0 环境要求
A)质量保证要求
使用寿命：10000小时；连续工作时间：24小时
B)自然环境条件
工作温度：0℃~+40℃；贮存温度：-5℃~+40℃
湿度工作与承受条件：在25℃，相对湿度：2%~98%
C)贮存环境
一般库房环境-10~+35℃，相对湿度30%~80%。 |
|
