1 產品簡介

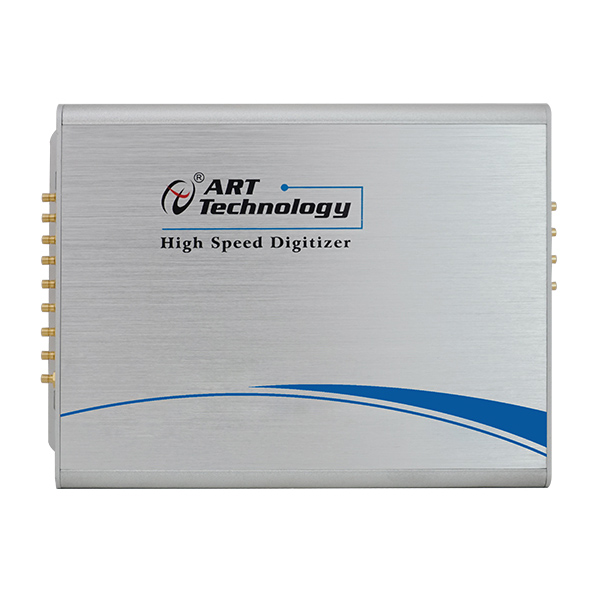

USB8584\8582是8通道14\12位100MS/s采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V，配備了容量高達2GB的板載內存。
USB8584\8582配備了14\12位高線性度的AD轉換器，是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。
2 產品特點
符合USB規范3.0版High Speed（兼容2.0版）
8通道單端模擬輸入
14位高分辨率ADC（USB8584）
12位高分辨率ADC（USB8582）
模擬輸入帶寬高達50M
板載2GB內存
可編程輸入電壓量程范圍±1V或±5V
SMB-1路PFI程控配置接口（即數字觸發PFI輸入、觸發輸出）
全自動校準
支持連續采樣和有限點采樣
支持多卡同步采集
3 規格參數
3.1 AD模擬量輸入
模擬量輸入
項目 參數
通道數 8通道
輸入阻抗 1MΩ（50Ω可定制）
耦合方式 直流耦合、交流耦合（可程控配置）
輸入量程 ±5V、±1V
過壓保護 ±5V
ADC分辨率 14Bit（USB8584）\12Bit（USB8582）
模擬帶寬(-3dB典型值) 50M
偏移誤差
范圍 偏移誤差
±5V ±1.5mV
±1V ±0.3mV
增益誤差
范圍 輸入阻抗 增益誤差
±1V 50Ω ±1%
1MΩ ±0.5%
±5V 50Ω ±1%
1MΩ ±1%
系統噪音:標準偏差
范圍 系統噪音（RMS）
±5V 1.5mV
±1V 0.3mV
頻譜特性
產品型號 輸入范圍 SNR THD SFDR ENOB(Bit)
USB8584 輸入阻抗50Ω
±5V 66.2 68.9 68.7 10.4
±1V 66.1 68.7 68.6 10.3
輸入阻抗1MΩ
±5V 66.4 69.0 69.1 10.4
±1V 66.5 69.1 69.3 10.4
產品型號 輸入范圍 SNR THD SFDR ENOB(Bit)
USB8582 輸入阻抗50Ω
±5V 65.9 68.4 68.5 10.3
±1V 66.1 68.7 68.7 10.3
輸入阻抗1MΩ
±5V 65.6 67.5 67.8 10.2
±1V 65.9 67.8 68.1 10.3
①采樣率：100MS/s,對應量程滿量程輸入信號。
②典型值測量方法：在±5V輸入范圍下，將信號放到-1dB，以100MS/s的采樣速率采集1MHz正弦波，數據采集寬度為64K，加Hanning窗進行FFT分析。
3.2 AD采集模式
連續采樣 、有限點采樣
3.3 AD觸發
觸發源：件觸發、模擬觸發、數字信號觸發、同步信號觸發
觸發模式：中間觸發、后觸發、預觸發、硬件延時觸發、后觸發和硬件延時觸發的重復觸發
觸發方向：上升沿觸發、下降沿觸發、上下邊沿均觸發
數字信號觸發
接口類型：SMB接口，觸發電平：標準TTL電平，脈沖寬度：最低20nS
觸發輸出
接口類型：SMB接口，觸發電平：5V TTL電平，觸發方向：正向脈沖、負向脈沖，脈沖寬度：50nS~50uS，步進：50nS
3.4 AD時鐘
采樣時鐘源：內部時鐘
內時鐘鎖相環參考源可選為：
板載晶振
主卡同步10M時鐘信號（用于多卡同步）
3.5 數據存儲及傳輸
板載內存：2GB，八個通道共享，數據傳輸：DMA傳輸
3.6 外部供電
輸入電壓 8V～24V（DC）
其他保護 防反接
3.7 板卡功耗
USB8584
供電電壓 典型值（mA） 最大值（mA）
12V 2450 2550
USB8582
供電電壓 典型值（mA） 最大值（mA）
12V 2350 2450
|
|
