产品型号：PTC305H
产品代码：
产品价格：
折 扣 率： 0
最后更新：2019-03-04
关 注 度：3120
生产企业：佛山市昊明电子仪器有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

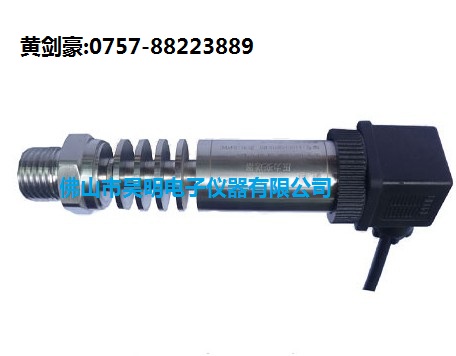

产品详细介绍PTC305H蒸汽压力传感器 采用的是在传感器基础上利用MEMS及SOI技术自主研制的高温压阻力敏芯片.产品采用齐平封装，动态频响高，内置温度转接及精密高温补偿电路使得产品在-40～400℃高温环境下能够不失真测量一些变化频率高，压力波形上升快陡的连续爆炸高温冲击波动态试验。如采用水冷式可将工作温度提高至-10～450℃温区。
PTC305H蒸汽压力传感器产品特点
耐高温（特殊处理产品可耐400℃/80ms）
全不锈钢外壳，卓越的腐蚀性能
采用压阻式扩散硅芯片，固有频率高于压电式动态压力传感器（固有频率可达1MHz）
信噪比好、高分辨率、高信噪比、抗干扰能力强
外形尺寸小，重量轻，类型齐全，性价比高
适用于高温管道蒸汽、化爆实验、水工、空气动力力学实验等高端测量行业
PTC305H蒸汽压力传感器技术参数
量 程： -0.1～0～1～150(MPa)
综合精度： 0.25%FS、0.5%FS
输出信号： 4～20mA(二线制)、0～5V、1～5V、0～10V(三线制)
供电电压： 24DCV(9～36DCV)
介质温度：-30℃～160～200℃～400℃
环境温度： 常温(-20～85℃)
负载电阻： 电流输出型：最大800Ω；电压输出型：大于50KΩ
绝缘电阻： 大于2000MΩ (100VDC)
密封等级： IP65
长期稳定性能：0.1%FS/年
振动影响： 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS
电气接口： 防水密封端子或赫丝曼接头
螺纹连接：M14×1.5、M20×1.5等，其它螺纹可依据客户要求设计
外形尺寸：M20×Φ26×145
蒸汽供热系统是指城市集中供热系统中用水为供热介质，以蒸汽的形态，从热源携带热量，经过热网送至用户。 靠蒸汽本身的压力输送，每公里压降约为0.1兆帕，中国热电厂所供蒸汽的参数多为0.8～1.3兆帕，供汽距离一般在3～4公里以内。真空蒸汽供热系统：末端供气压力小于大气压;低压蒸汽供热系统：末端供气压力大于大气压而小于或等于70kPa;高压蒸汽供热系统：末端供气压力大于70kPa；
蒸汽压力传感器是将压力信号转化为电气信号的机电转换装置，它的功能将压力高、低不同的信号输给电气开关，对外线路进行自动控制或连锁�；�。本文来源：http://www.fshaoming.com/gwyl/r-34.html
常用蒸汽压力传感器及电接点压力表，能使蒸汽压力超压报警，达到极限时切断燃烧器;压力控制器根据实际运行压力调节单火或双火燃烧;对于大型燃烧器，可根据压力大小调节燃油/气量的大小，始终保持压力稳定运行。目前电接点压力表已经很少用了。
锅炉上方蒸汽压力传感器
通常采用蒸汽压力传感器的蒸汽锅炉都是使用两至三个压力传感器的。其中一个是控制启停炉，一个用来控制大、小火转换，还有一个是用作超压保护。
使用两个蒸汽压力传感器的锅炉启停一般是采用温控仪控制的，配置两个压力控制器是为了控制锅炉的火位和超压保护。
锅炉上的“三大安全附件”按照规程都必须设置两个，这主要就是为了安全。一是防止其中的一个出现故障时另一个可以工作。二是为了进行对照，特别是水位计和蒸汽压力传感器，为了确保安全，操作人员不仅要观察其中的一个显示示值，而且还要对照两个显示示值是否相符。 |
|
