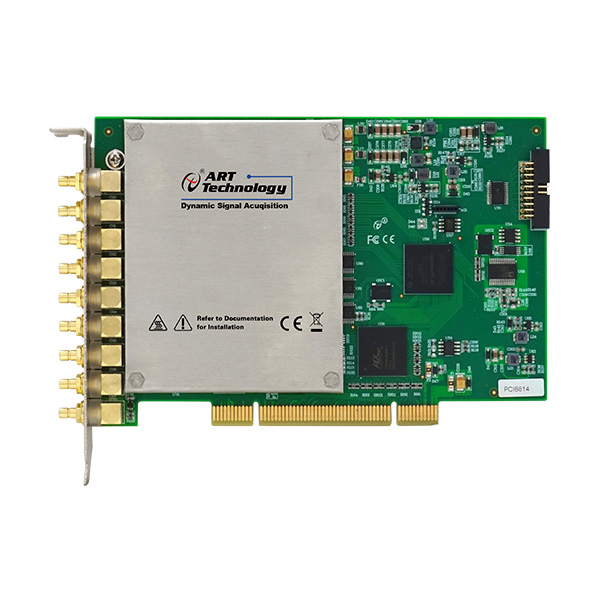

產品詳細介紹
1.2 性能描述
PCI8814的系統框圖如圖1.2所示，系統主要由前端模擬調理模塊、ADC模塊、FPGA模塊及PCI通信模塊組成。
前端模擬調理模塊主要實現模擬輸入信號在進入AD之前相關的調理功能，PCI8814提供每通道獨立的4mA IEPE激勵源，可用于加速度傳感器及麥克風的激勵，支持AC/DC耦合方式選擇，用戶可根據測量對象選擇不同的耦合方式，當選擇IEPE激勵后，不管通道配置為AC還是DC，都會自動切換到AC耦合方式。板載內部校準源用于板卡通道的自校準。每個模擬通道都包含一個-3dB截止頻率為40KHz的3階低通模擬濾波器，且板載可跟隨采樣頻率的數字抗混疊濾波器，能有效過濾高頻噪聲干擾及減小頻譜混疊。
1.3 PCI8814規格參數
本章主要介紹PCI8814（8 通道動態信號采集卡）相關的規格參數、背景技術，為用戶在使用 PCI8814 過程中提供相關參考。
概述
• 產品型號： PCI8814
• 產品系列： 動態信號采集卡
• 總線類型： PCI
• PCI總線類型： 可兼容 PCI 混合總線
• 操作系統： Windows，LabVIEW RT
• 是否具備2槽功能： 否
• 模塊寬度： 3U
• 測量類型： 加速度，電壓
• 信號調理： 抗混疊濾波器，電流激勵
輸入特性
輸入量程： ±10V
同步采樣通道數： 8（說明：軟件可選，通過設置采樣通道選擇陣列）
輸入端配置方式： 單端
輸入耦合方式： 直流/交流
AC耦合時截止頻率： 0.339Hz
ADC 分辨率： 24bit
ADC 類型： Δ-Σ
采樣率范圍： 100S/s~105kS/s
采樣率分辨率： ≤1μ S/s
FIFO 緩沖區大�。� 8K 采樣點
數據轉輸方式： 非空、半滿和DMA方式
存諸器深度： 8K字（點）FIFO存儲器
存儲器標志： 滿、非空、半滿
時鐘源選項： 板內時鐘、PCI背板時鐘
觸發模式： 軟件內部觸發和硬件外觸發（簡稱后觸發）
觸發類型： 邊沿觸發和電平觸發
觸發方向： 負向觸發、正向觸發、正負向觸發
觸發源： DTR、ATR、PCI總線上的TRIG0~7、STAR觸發源
觸發源DTR輸入范圍： 標準TTL電平
觸發源ATR輸入范圍： ±10V，AI0~AI7可選擇
板卡時鐘振蕩器： 40MHz
PCI背板時鐘： 10MHz
校準功能： 自動校準
IEPE功能： 每通道可單獨配置(選擇IEPE時通道自動切換為AC耦合)
最高工作電壓
輸入 電壓范圍
直流耦合 ±15V
交流耦合 ±15V
注：電壓對機殼接地
|
|
