1 产品简介

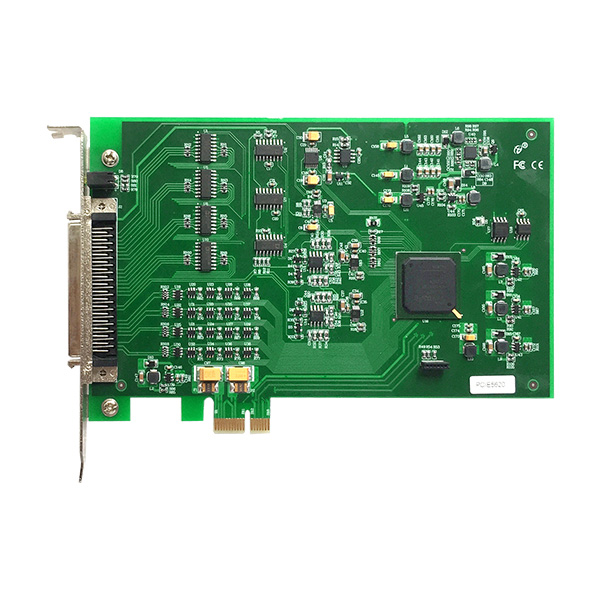

PCIe5620是一款多功能数据采集卡。该板卡提供32路AD模拟量单端输入或16路差分输入，4路DA模拟量输出，8路DIO数字量输入输出，8路PFI功能可编程数字信号，1路32位多功能计数器。本板卡的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。
2 性能描述
PCIe5620主要由模拟信号调理电路、ADC模块、DAC模块、数字信号保护电路、FPGA控制模块组成。
模拟信号调理电路实现对多通道输入进行选择、放大、滤波、差分转单端，把输入信号转换到匹配AD采集范围的信号。
AO部分的模拟信号调理电路实现对DAC输出进行放大、阻抗变换等功能。
数字信号保护电路实现对数字输入输出信号进行电平转换、过压限流保护等功能。
2.1 产品概述
产品型号 PCIe5620
产品系列 数据采集卡
总线类型 PCIe总线
操作系统 XP、Win7
板卡尺寸 167.67mm(长) * 111.15mm(宽)
2.2 AD模拟量输入
ADC分辨率 12位(Bit)
输入通道 32路单端、16路差分
输入量程 ±10V、±5V、±2.5V、0～10V
采样方式 异步采样
过压保护 ±12V
校准方式 软件自动校准
采样率 单通道：最大采样频率为500 KSps
多通道：各通道最大采样频率=500 KSps / 设置的采样通道总数
存储器深度 16K字（点）FIFO存储器
采样模式 按需单点采样、有限点采样、连续采样
触发源 软件强制触发、采样首通道触发（ATR）、数字触发（DTR）
触发方向 下降沿触发、上升沿触发、变化触发
触发源输入范围 ATR输入范围 ±10V
DTR输入范围 标准TTL电平
输入阻抗 10MΩ
程控增益 1倍、2倍、4倍、8倍
时钟源 内时钟、外时钟
外时钟输入范围 <= 500KHz，TTL电平信号
2.3 DA模拟量输出
输出通道 4路
转换精度 12位
采样方式 同步输出
输出量程 ±10V
转换速率 最高500KSps
存储器深度 16K字（点）FIFO存储器
采样模式 按需单点采样、有限点采样、连续采样
触发源 软件强制触发、数字触发
触发方向 下降沿触发、上升沿触发、变化触发
触发源输入范围 DTR输入范围 标准TTL电平
时钟源 内时钟、外时钟
2.4 DIO数字量输入输出/PFI功能可编程数字信号
通道数 共16路
8路静态DIO（P0.<0..7>），
8路PFI（PFI<0..7>/P1）
电气标准 TTL兼容
方向控制 可独立配置为输入或输出
默认上电状态 输入
输入逻辑电平 高电平 最大电压 5V
最小电压 2V
低电平 最大电压 0.8V
最小电压 0V
输出逻辑电平 高电平 最大电压 5V
最小电压 3.8V
低电平 最大电压 0.44V
最小电压 0V
最大输入范围 0～5V
下拉电阻 10 KΩ
单通道驱动能力 ±24mA
过压保护 5V
2.5 计数器
通道数 1路
分辨率 32 位
电气标准 TTL兼容
输入输出
逻辑电平 高电平 最大 5V
最小 3.8V
低电平 最大 0.44V
最小 0V
2.6 板卡功耗
电压 典型值（mA) 最大值（mA)
+3.3V 240 300
+12V 100 240(所有DO满载输出)
2.7 板卡特性
板载时钟振荡器：40MHz
|
|
