产品详细介绍1 产品概述

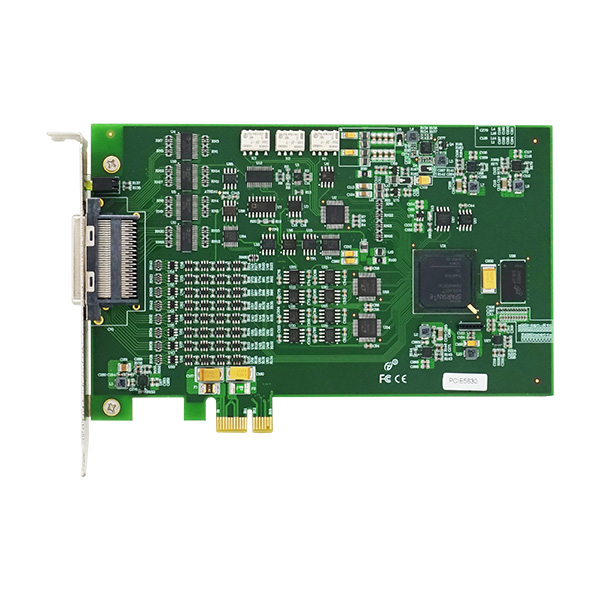

产品型号 PCIe5630
产品系列 数据采集卡
总线类型 PCIe总线
操作系统 XP、Win7
板卡尺寸 167.67mm(长) * 111.15mm(宽)
2 AD模拟量输入
ADC分辨率 16位(Bit)
输入通道 64路单端、32路差分
输入量程 ±10V、±5V、±2.5V、0～10V 、0～5V
采样方式 异步采样
过压保护 ±12V
校准方式 软件自动校准
采样率 单通道：最大采样频率为500 KSps
多通道：各通道最大采样频率=500 KSps / 设置的采样通道总数
存储器深度 16K字（点）FIFO存储器
采样模式 按需单点采样、有限点采样、连续采样
触发源 软件强制触发、模拟触发、数字触发
触发方向 下降沿触发、上升沿触发、变化触发
触发源输入范围 ATR输入范围 ±10V
DTR输入范围 标准TTL电平
输入阻抗 10MΩ
程控增益 1倍、2倍、4倍、8倍
时钟源 内时钟、外时钟
外时钟输入范围 <= 500KHz，TTL电平信号
3 输出通道 4路
转换精度 16位
采样方式 同步输出
输出量程 0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V
转换速率 单通道最高1MSps，多通道最高500KSps
存储器深度 16K字（点）FIFO存储器
采样模式 按需单点采样、有限点采样、连续采样
触发源 软件强制触发、模拟触发、数字触发
触发方向 下降沿触发、上升沿触发、变化触发
触发源输入范围 ATR输入范围 ±10V
DTR输入范围 标准TTL电平
时钟源 内时钟、外时钟
4 DIO数字量输入输出/PFI功能可编程数字信号
通道数 共32路
8路静态DIO（P0.<0..7>），
24路PFI（PFI<0..7>/P1，PFI<8..15>/P2，PFI<16..23>/P3）
电气标准 TTL兼容
方向控制 可独立配置为输入或输出
默认上电状态 输入
输入逻辑电平 高电平 最大电压 5V
最小电压 2V
低电平 最大电压 0.8V
最小电压 0V
输出逻辑电平 高电平 最大电压 5V
最小电压 3.8V
低电平 最大电压 0.44V
最小电压 0V
最大输入范围 0～5V
下拉电阻 10 KΩ
单通道驱动能力 ±24mA
过压�；� 5V
5 计数器
通道数 2路
分辨率 32 位
电气标准 TTL兼容
输入输出
逻辑电平 高电平 最大 5V
最小 3.8V
低电平 最大 0.44V
最小 0V
6 板卡功耗
电压 典型值（mA) 最大值（mA)
+3.3V 550 600
+5V 380 1A(所有DO满载输出)
|
|
