产品型号：KLZFDJ-TC
产品代码：KLZ
产品价格：28000
产品编码：KLZ
计量单位：台
折 扣 率： 0
最后更新：2019-03-12
关 注 度：4158
生产企业：广州特辰教学设备有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

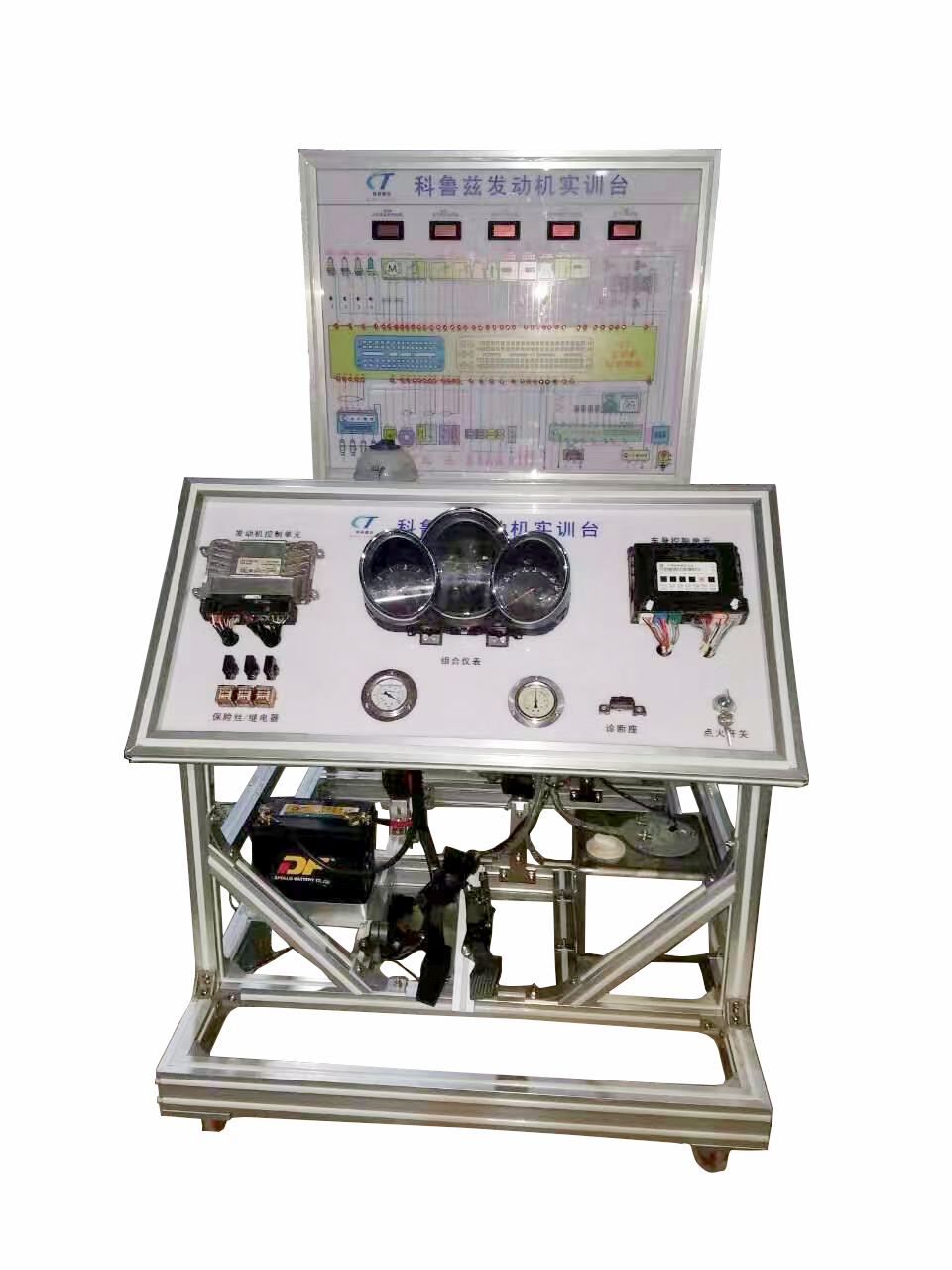

产品详细介绍设备概述：
本产品适用于大专院校、职业学校、汽车修理专业教学之用，通过本产品的演示或实训实操实习，能让学员较快地掌握发动机的构造与控制原理，加快学员对发动机的认识，属于汽车学校教学理想的辅助理解设备。
功能特点：
1、装备采用全新科鲁兹汽车发动机器件组成，包括：发动机总成、起动机总成、发电机总成、电控单元（ECU）、进/排气系统、所有传感器、执行器、组合仪表、点火开关等发动机正常工作器件。适合中高等汽车院校与培训机构对学员进行发动机的教学需要。
2、装备发动机系统结构完整，能够按照原车操作方式，动态演示发动机起动、怠速、加速、减速等工作过程；采用整体式台架设计，实训台架由四大部分组成：
一、面板原理电路检测显示图：
1)配对应科鲁兹发动机电路原理图，图上设4MM外接式检测端子，不用拔拉传感器、执行器插头或穿刺导线，通过外接式检测端子，利用万用表等专用仪器仪表进行测量，便能开展包括电阻、电压、频率、导通性测试等实践性教学实训。大大延长了台架使用寿命，方便教学与对学员进行实训考核需要。
2）增设显示功能：液晶数字表，实时显示：1空气流量计信号、2进气温度信号、3冷却液温度传感器信号、4节气门传感器信号、5加速踏板传感器信号、6曲轴位置传感器信号、7凸轮轴传感器信号等各种信号参数变化情况，利于教学与故障排除需要。
3）高亮LED灯，实时显示点火/喷油占空比，可动态观察每个点火/喷油工作情况，利于计算占空比与形象教学需要。
二、控制/仪表显示台：
1）组合仪表，实时显示发动机转速、水温、燃油量、电控故障灯、机油压力过低故障灯等发动机控制系统信号参数变化，方便形象教学与故障设置排除需要。
2）增设燃油压力表、进气真空压力表，可实时观察燃油/进气量在不同转速下的变化情况，利与教学与故障排除需要。
3）装OBDII诊断座，可连接专用或通用解码器进行编码查询，防盗匹配、读故障码、数据流、波形分析，监控运行数据变化，开展传感器、执行器与电控系统的性能、功能测试与分析。
三、发动机动态演示区：
1）采用5MM厚、50MM优质铸铁方通，经特殊工艺焊接成型，根据原车发动机固定方式，合理摆放发动机。台架整体结构合理，样式新颖，美观大方。
2）发动机组成结构：
发动机总成，包括（所有传感器、执行器、供油系统、冷却系统、充电系统、起动系统、进/排气系统、油门踏板。组合仪表、电控ECU 、OBD诊断座、蓄电池、点火开关等。
3）发动机系统完整，运行可靠，能进行发动机起动、怠速、加速、减速等实验模拟。适合于中高职业院校与汽车培训机构对学员进行汽车发动机教学与实训实操考核需要。
四、安全防护措施区：
1）设置蓄电池负极电源总开关，可随时打开/关闭电源。不用拆卸蓄电池电源接头，更人性化设计，方便使用。
2）前水箱危险保护网，规格为：750*50*500（长*宽*高）mm;两边发动机演示区防护网，规格为：850*50*400（长*宽*高）mm; 前部、发动机演示区均采用半径为35mm宽的圆形不锈钢护手。样式新颖，确保教学使用的安全可靠。
3、装备采用手动设置设置系统；故障点由教师在故障设置箱内进行设置，可以设置单一故障，也可以设置复合故障；学生通过分析电路的故障现象，判断故障点的位置，然后在排故面板上选择需要排除的故障点。（故障电路原理为触点单刀开关，只能打开或关闭控制）。适用于对学员进行不同等级实训实操考核需要。
五、装置整体外形：
1）整体式实训台架，发动机按照原车位置摆放、固定。四周分别设1.2MM厚护网，半径：20MM 1.0MM 厚不锈钢护栏。
2）面板电路原理图制造工艺先进，采用4MM厚，高强度复合铝塑板，激光彩色喷描技术，高强度保护膜制作而成。色彩鲜艳，使用寿命长！
3）面板框采用1.5MM厚优质铸铁经特殊工艺冲压成型；面板原理图四周采用1.2MM厚铝合金包边； 低架采用2.0MM后40MM方铁焊制而成。 面板框、低架为嵌入可拆式结构，无缝焊接。
4）框架表面采用：2K WU YANG PAINT 金属漆高温烘烤喷涂而成，色彩鲜明，寿命长！
5）轮脚结构：采用半径：50MM 厚50MM万向带锁尼龙轮脚装置，可固定/行移动式教学。
实训项目：
1、汽车发动机整体构造认识与教学。
2、汽车发电机的认识与教学。
3、汽车起动机的认识与教学。
4、发动机起动、怠速、加速、减速等实验模拟。
5、发动机各传感器信号检测、数据读取等实验。
6、发动机数据流读取、防盗系统匹配等实验。
7、发动机故障读取、故障排除、波形采集等实验。
8、汽车发动机电控系统执行元件诊断实验。
9、汽车组合仪表的认识与教学。
10、汽车传感器与执行器的认识与教学。
11、汽车供油系统的认识与教学。
12.、汽车冷却系统的认识与教学。
13、汽车充电系统的认识与教学。
14、汽车起动系统的认识与教学。
15、汽车进/排气系统的认识与教学。
16、汽车油门踏板的认识与教学。
17、汽车点火开关的认识与教学。
18、发动机电控系统常见故障诊断实训实操。
设备配置：
科鲁兹发动机总成 １个
电控单元ECU １个
组合仪表 1个
发动机线束 １个
电子油门踏板 1个
12V蓄电池 １个
空气滤清总成 1个
活性碳罐 1个
10L不锈钢燃油箱 1个
真空表 1个
燃油压力表 1个
消声器 1个
三元催化 1个
冷却水箱 1个
加水壶 1个
液晶数字电压表 7个
带锁万向轮脚 4个
点火钥匙/开关 1个
面板原理图 1块
产品说明书 1本
技术参数：
发动机形式： 直列4缸发动机
供油方式：电子控制顺序多点燃油喷射系统
排量： 1.6L
工作电源： 12V直流蓄电池
重量：200±10kg
油箱容量：25L
工作温度：-40～50
外形尺寸（长*宽*高）：1450×1000×1950(mm) |
|
