产品详细介绍武汉长沙摆管淋雨试验设备IPX3～IPX4
产品用途：该产品满足IP防护等级IPX3/IPX4摆管淋雨试验设备，用于考核电子、电工产品外壳、密封件在水试验后,或者在试验期间是否能保证该设备及元器件良好的工作性能状态,同时检测产品在运输过程或使用中可能受到侵水的影响,为产品技术标准提供可靠依据。
一、符合标准：严格参照GB/T2423.38-2005、GB/T4942.2-93、GB/T4208-2008、GB4706、GB7000等相关标准设计制造;

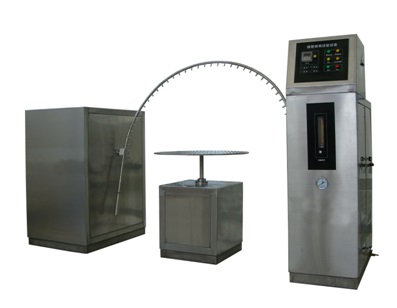

装置示意图：
二、技术参数:
1.摆管喷水孔直径：ø0.4mm
2.摆管摆角幅度: ±45°、60°、135°、150°
3.摆管喷水角度: ±60°、±180°
4.摆管速度：无级调速
5.淋雨水压：80～100KPa（可调节）
6.水流量: 10±5%/min（可调节）
7.试验台尺寸：ø600mm
8.试验台转速：1r/min
9.喷淋用水：洁净的软质自来水
10.电源要求：AC380（±10%）V/50HZ 三相五线制.
武汉长沙摆管淋雨试验设备IPX3～IPX4
三、工作原理:
1.摆管摆动：通过步进电机、PLC（进口件）驱动减速器、通过可编程逻辑控制器设定自动完成;
2.工作台旋转：电机带动涡轮减速旋转,从而达到工作台旋转速度;
3.喷嘴：根据试件的大小,决定摆管的弯曲半径。喷嘴为可拆式专用喷嘴,喷孔可根据标准要求的孔径随时更换,以使射出的水滴均匀流量充足;
4.水道：敞开式摆管淋雨须考虑排水,在土建时就应考虑以能迅速排放不积水为佳,另需配备相当容量的贮水池以供应试验所需;
IP防护等级试验设备
◆IP1X～IP6X (防尘)：
IP1X～IP4X防尘试具
IP5X～IP6X沙尘（砂尘）试验箱
◆IPX1～IPX8 (防水)：
IPX1～IPX2滴水试验装置
IPX3～IPX4摆管淋雨试验设备
IPX5～IPX6强冲水试验设备
IPX7短时间浸水
IPX8压力浸水试验设备 |
|
