rs485转4-20ma、0-5vModbus RTU 通讯协议
|
 |
产品型号：IRT-232-U1
产品代码：
产品价格：
折 扣 率： 0
最后更新：2019-05-10
关 注 度：3624
生产企业：誉诚（深圳）实业科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍产品特点：
● 低成本、小体积模块化设计
● RS-485/232接口，隔离转换成标准模拟信号输出
● 模拟信号输出精度优于 0.2%
● 可以程控校准模块输出精度
● 信号输出 / 通讯接口之间隔离耐压3000VDC
● 宽电源供电范围：8 ~ 32VDC
● 可靠性高，编程方便，易于安装和布线
● 用户可编程设置模块地址、波特率等
● 可设置成主机来读取产品数据实现远程采集
● 支持Modbus RTU 通讯协议
典型应用：
● 标准模拟信号输出
● 智能楼宇控制、安防工程等应用系统
● RS-232/485总线工业自动化控制系统
● 工业现场控制信号隔离及长线传输
● 设备运行调试与控制
● 传感器信号的远程传输及信号还原
● 工业现场执行器数据给定
● 医疗、工控产品开发
● 4-20mA信号输出

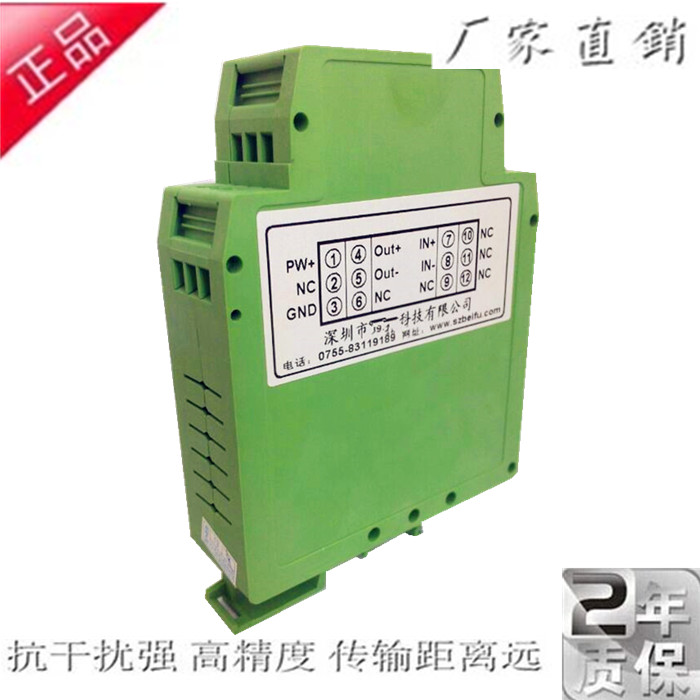

图1 IRT-232/485 模块外观图
产品概述：
IRT-232/485系列产品实现主机RS-485/232接口信号隔离转换成标准模拟信号，用以控制远程设备。IRT-232/485系列产品可应用在 RS-232/RS-485总线工业自动化控制系统，4-20mA，0-5V，0-10V等标准信号输出，用来控制工业现场的执行设备，控制设备以及显示仪表等等。
产品包括电源隔离，信号隔离、线性化，D/A转换和RS-485串行通信。每个串口最多可接256只IRT-232/485系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
IRT-232/485系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
IRT-232/485系列产品按工业标准设计、制造，信号输出 / 通讯接口之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+80℃。
IRT-232/485功能简介：
IRT-232/485 信号隔离D/A转换模块，可以用来输出一路电压或电流信号，也可以用来输出两路可以共地的电流或电压信号。
1、 模拟信号输出
12位输出精度，产品出厂前所有信号输出范围已全部校准。在使用时，用户也可以很方便的自行编程校准。
具体电流或电压输出量程请看产品选型，输出两路信号时两路输出选型必须相同。
2、 通讯协议
通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。
通讯协议：支持两种协议，命令集定义的字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式：10位。1位起始位，8位数据位，1位停止位。
通讯地址（0～255）和波特率（2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。
通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。
3、 抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。
产品选型：
IRT - □ - □
通讯接口 输出电压或电流信号值
485： 输出为RS-485接口 U1：0-5V A1：0-1mA
232： 输出为RS-232接口 U2：0-10V A2：0-10mA
U3：0-75mV A3：0-20mA
U4：0-2.5V A4：4-20mA
U5：0-±5V A5：0-±1mA
U6：0-±10V A6：0-±10mA
U7：0-±100mV A7：0-±20mA
U8：用户自定义 A8：用户自定义
选型举例1： 型号：IRT-485-A4 表示RS-485接口，4-20mA信号输出
选型举例2： 型号：IRT-232-U1 表示RS-232接口，0-5V信号输出
IRT-232/485通用参数：
(typical @ +25℃，Vs为24VDC)
输出类型： 电流输出 / 电压输出
精 度： 0.2%
输出失调： 电流输出 ±0.5 uA/℃ ，电压输出 ±0.1 mV/℃
温度漂移： ±20 ppm/℃ (±30 ppm/℃, 最大)
输出带载能力：电流输出 350Ω (4-20mA/0-20mA/0-±20mA电流输出)
电压输出 10mA(0-5V/0-10V/0-±5V电压输出)
通 讯： 协议 RS-485 或 RS-232 标准字符协议 和 MODBUS RTU通讯协议
波特率（2400、4800、9600、19200、38400bps）可软件选择
地址（0～255）可软件选择
通讯响应时间：100 ms 最大
工作电源： +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路
功率消耗： 小于1.5W
工作温度： - 45 ~ +80℃
工作湿度： 10 ~ 90% (无凝露)
存储温度： - 45 ~ +80℃
存储湿度： 10 ~ 95% (无凝露)
隔离耐压： 通讯接口 / 输出 之间： 3KVDC，1分钟，漏电流 1mA
其中通讯接口和电源共地。
耐冲击电压： 3KVAC， 1.2/50us(峰值)
外形尺寸： 106.7 mm x 79 mm x 25mm
引脚定义：
引脚 名 称 描 述 引脚 名 称 描 述
1 PW+ 电源正端 7 Out0+ 模拟信号0输出正端
2 GND 电源负端 8 GND1 模拟信号0输出负端
3 INIT 初始状态设置 9 NC 空脚
4 D+ RS-485信号正端 10 Out1+ 模拟信号1输出正端
5 D- RS-485信号负端 11 GND1 模拟信号1输出负端
6 GND 电源负端，数字信号输出地 12 NC 空脚
表1 引脚定义
|
|
