0-10V转0-20ma、5A隔离器、螺丝固定安装
|
 |
产品型号：DIN11 IRT V2-P2-V2
产品代码：
产品价格：
折 扣 率： 0
最后更新：2019-05-10
关 注 度：3345
生产企业：誉诚（深圳）实业科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

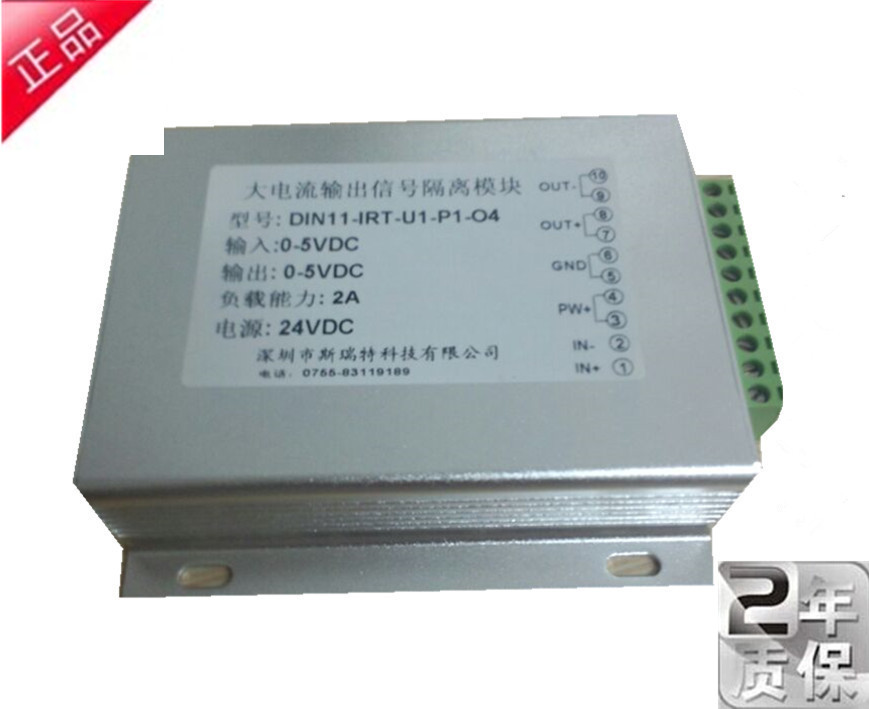

产品详细介绍 DIN11系列超大电流信号隔离变送器（铝合金外壳）
主要特性:
>> 精度、线性度误差等级： 0.1、0.2、0.5级
>> 4-20mA/0-5V/0-10V等标准信号输入
>> 0~100mA/0~500mA/0~1A/0-2A等电流信号输出
>> 0~1V(max 2A)/0~10V/0-24V(max 2A) 等电压信号输出
>> 信号输入/信号输出 3000VDC隔离
>> 辅助电源：12V、15V或24V直流单电源供电
>> 辅助电源与输出信号不隔离
>> 螺丝固定安装，插拔式接线端子
>> 尺寸：120 x 105 x 29mm
>> 工业级温度范围: - 45 ~ + 85 ℃
应用：
>> 工业现场信号隔离与放大
>> 电流信号放大或电压信号驱动能力加强
>> 电磁阀、比例阀门线性驱动器
>> 电磁开关线性控制器
>> 电磁驱动线圈或大功率负载
>> 地线干扰抑制
产品选型表：
DIN11D IRT - V(A)□ - P□ – V(A)□
输入信号 供电电源 输出信号
电压 代码 电流 代码 Power 代码 电流 代码 电压 代码
0-5V V1 0-1mA A1 24VDC P1 0-20ma A3 0~5V V1
0-10V V2 0-10mA A2 12VDC P2 4-20ma A4 0-10V V2
0-75mV V3 0-20ma A3 5VDC P3 用户自定义 Az 1-5V V6
0-2.5 V4 4-20mA A4 15VDC P4 用户自定义 Vz
用户自定义 Vz 用户自定义 Az
注：定货时请告知输出负载电阻的大小。
选型举例：
例1：输入信号:0-10V 供电电源:24V 输出信号:0-1A 负载电阻: 10欧姆 型号:DIN11 IRT V2-P1-Az
例2：输入信号:0-10V 供电电源:12V 输出信号:0-10V负载电阻: 50欧姆 型号:DIN11 IRT V2-P2-V2
例3：输入信号:0-3V 供电电源:24V 输出信号:0-24V 负载电阻: 12欧姆 型号:DIN11 IRT Vz-P1-Vz
通用参数
参数名称 测试条件 最小 典型值 最大 单位
隔离 信号输入与信号输出之间隔离，辅助电源与输出信号不隔离
隔离耐压 50Hz，1分钟,漏电流1mA 3000 VDC
耐冲击电压 3.5KV， 1.2/50us(峰值)
工作温度 -45 +85 ℃
工作湿度 无凝露 10 90 %
存储温度 -45 +85 ℃
存储湿度 10 95 ℃
引脚 名 称 描 述 引脚 名 称 描 述
1 IN+ 模拟信号输入正端 7 OUT+ 模拟信号输出正端
2 IN- 模拟信号输入负端 8
3 PW+ 电源正端 9 OUT- 模拟信号输出负端
4 10
5 GND 电源负端
6
|
|
