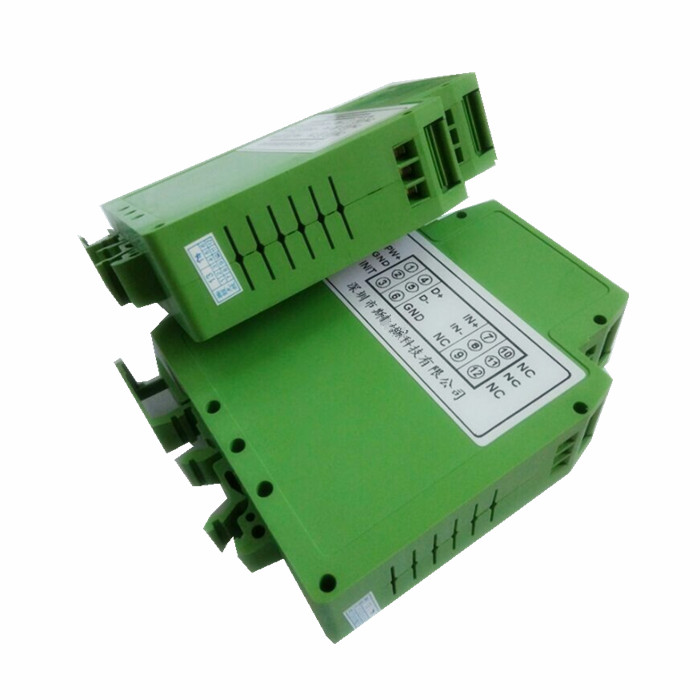

0-5V/0-10V/1-5V直流电量隔离分配器、经济
|
 |
产品型号：DIN12-IRT-U2-P1-O1
产品代码：
产品价格：
折 扣 率： 0
最后更新：2019-05-10
关 注 度：3436
生产企业：誉诚（深圳）实业科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍一路输入两路输出模拟信号隔离分配器
（DIN12 IRT系列采用光耦隔离技术）
主要特性:
>>精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用
>>辅助电源：5V/12V/15V/24VDC 或者220VAC（范围±10%）
>>国际标准一路信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>二路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力
>>全量程范围内极高的线性度（非线性度<0.2%）
>>标准DIN35 导轨式安装（尺寸：106.7x79.0x25.0mm）
>>具有较强的抗电磁干扰和高频信号干扰能力
应用：
>>模拟信号数据隔离、采集和变换，信号分配器
>>隔离4-20mA或0-20mA信号传输
>>工业现场信号隔离及变换
>>信号长线无失真传输
>>仪器仪表信号收发
>>电力监控、医疗设备隔离
>>变频器信号隔离采集
>>PLC/FA 电机信号隔离控制
>>非电量信号变送
产品选型表：
DIN12-IRT - U(A)□ - P□ - O□
输入信号 供电电源 输出信号
电压 代码 电流 代码 Power 代码 电流 代码 电压 代码
0-5V U1 0-1mA A1 24VDC P1 0-20ma O2 0~5V O4
0-10V U2 0-10mA A2 12VDC P2 4-20ma O1 0-10V O5
0-75mV U3 0-20ma A3 5VDC P3 用户自定义 Oz 1-5V O6
0-2.5 U4 4-20mA A4 15VDC P4
用户自定义 Uz 用户自定义 Az
选型举例：
例1：输入信号:0-10V 供电电源:24V 输出两路信号:4-20ma 型号:DIN12-IRT-U2-P1-O1
例2：输入信号:0-10V 供电电源:12V 输出两路信号:0-10V 型号:DIN12-IRT-U2-P2-O5
例3：输入信号:0-3V 供电电源:24V 输出两路信号:4-20ma 型号:DIN12-IRT-Uz-P1-O14（Uz:0-3V）
产品最大绝对额定值：
Continuous Isolation Voltage（持续隔离电压）:3000VDC
Junction Temperature（工作温度）:+85℃
Storage Temperature （存贮温度）:+150℃
Lead Temperature （焊接温度）:+300℃（10秒）
电源电压范围：±10%Vin
注意：如果超出上述范围，产品可能会引起永久性损坏。
通用参数
参数名称 测试条件 最小 典型值 最大 单位
隔离耐压 50Hz，1分钟,漏电流1mA 2500 VDC
耐冲击电压 3KV， 1.2/50us(峰值)
工作温度 -25 +70 ℃
工作湿度 无凝露 10 90 %
存储温度 -45 +80 ℃
存储湿度 10 95 ℃
输入参数 输出参数
输入项目 输入阻抗 电源损耗 输入过载能力 输出项目 输出过载能力 响应时间
0-5V ≥300KΩ 电压输出
< 0.6W
电流输出
<1.5W 2.0倍额定：连续 4-20mA 负载电阻
不超过350Ω ≤1mS
0-10V 0-20mA
0-1mA 1KΩ 1.5倍额定：连续
3.0倍额定：1S
0-10mA TYP：250Ω
可自设定 0-5V ≥2KΩ
0-20mA 0-10V
4-20mA 1-5V
注: 电流输出型如果要求负载电阻500Ω,请另做注明
引脚定义：
引脚 名 称 描 述 引脚 名 称 描 述
1 OUT2+ 模拟信号2输出正端 7 IN+ 模拟信号输入正端
2 OUT2- 模拟信号2输出负端 8 IN- 模拟信号输入负端
3 GND 电源负端 9 NC 空脚
4 OUT1+ 模拟信号1输出正端 10 NC 空脚
5 OUT1- 模拟信号1输出负端 11 NC 空脚
6 PW+ 电源正端 12 NC 空脚
可以安装在标准DIN35导轨上
注意事项:
1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。
2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。
3、当用表笔直接测量信号时，请将端子旋紧。
4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。
5、集中安装时，安装间距≥10mm。
6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。
7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。本产品质保2年，在此期间，本公司免费维修或更换。人为损坏或者涂改和撕下产品上的任何标贴的概不退换。
8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。
9、产品规格更新时恕不另行通知。
保修：
本产品自售出之日起两年内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，可以返厂免费维修。因违反操作规定和要求而造成损坏的，需交纳器件费用和维修费。
版权：
版权 © 2009深圳市斯瑞特技有限公司。
如未经许可，不得复制、分发、翻译或传输本说明书的任何部分。本说明书如有修改和更新，恕不另行通知。
商标：
本说明书提及的其他商标和版权归各自的所有人所有。
版本号：B 1.8
日期：2009年9月
|
|
